額定電壓35KV及以下電力電纜
交聯聚乙烯絕緣電力電纜   技術參數     用途
電纜用于額定電壓0.6/1,1.8/3,3.6/6,6/10,8.7/10,8.7/15,12/20,21/35,26/35kV輸配電系統。
型號及名稱

型號 名稱 YJV YJLV 銅芯或鋁芯交聯聚乙烯絕緣，聚氯乙烯護套電力電纜 YJLV22 YJLV22 銅芯或鋁芯交聯聚乙烯絕緣，鋼帶鎧裝聚氯乙烯護套電力電纜 YJV32、42 YJLV32、42 銅芯或鋁芯交聯聚乙烯絕緣，鋼絲鎧裝聚氯乙烯護套電力電纜

●使用特性
· 工頻額定電壓U0/U為3.6/6kV～26/35kV。
· 電纜導體的最高允許工作溫度：90℃。
· 短路時（最長時間不超過5s）電纜導體的最高溫度不超過250℃。
· 電纜敷設時環境溫度應不低于0℃。
· 電纜彎曲直徑：三芯電纜不小于電纜外徑15倍；單芯電纜不小于電纜外徑20倍。
●電纜額定電壓的選擇
· 電纜的額定電壓應適合于電纜系統的運行狀況，用U0/U（Um） kV表示。
U0－電纜設計用的導體對地或金屬屏蔽之間的額定工頻電壓；
U－電纜設計用的導體間的額定工頻電壓；
Um－設備可承受的“最高系統電壓”的最大值。
  三相系統用電纜的U0值推薦如下表：


系統電壓(U) kV	系統最高電壓(Um) kV	額定電壓(U0)* kV
		A 和 B 類系統	C 類系統
6 10 15 20 30 35	7.2 12 17.5 24 36 40.5	3.6 6 8.7 12 18 21	6 8.7 12 18 － 26



*：A類系統──該類系統任何一相導體與地和接地導體接觸時，能在1min內與系統分離；
B類系統──該類系統可在單相接地故障短時運行，但在任何情況下最長運行時間不超過8h，每年接地故障總持續時間不超過125h；
C類系統──不屬于A(yíng)類、B類的系統。
●電纜的型號


型號	名  稱	適用范圍
YJV YJLV YJY YJLY	銅芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜 鋁芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜 銅芯交聯聚乙烯絕緣聚乙烯護套電力電纜 鋁芯交聯聚乙烯絕緣聚乙烯護套電力電纜	室內、隧道及電纜溝等場所，不能承受機械外力。單芯電纜不允許敷設在磁性管道中。
YJV22 YJLV22 YJV23 YJLV23	銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 銅芯交聯聚乙烯絕緣鋼帶鎧裝氯乙烯護套電力電纜 鋁芯交聯聚乙烯絕緣鋼帶鎧裝氯乙烯護套電力電纜	室內、隧道、電纜溝內，或埋地敷設等，能承受一定機械外力，但不能承受大的拉力。
YJV32 YJLV32 YJV33 YJLV33	銅芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜 鋁芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜 銅芯交聯聚乙烯絕緣細鋼絲鎧裝聚乙烯護套電力電纜 鋁芯交聯聚乙烯絕緣細鋼絲鎧裝聚乙烯護套電力電纜	室內、隧道、電纜溝、豎井或埋地敷設等，能承受機械外力和一定的拉力。


生產范圍

型號	芯數	額 定 電 壓 kV
		3.6/6	6/6 6/10	8.7/10 8.7/15	12/20	18/20 18/30	21/35	26/35
		導體標稱截面 mm2
YJV YJLV YJY YJLY	1	25~800	25~800	25~800	35~800	50~630	50~800	50~800
	3	25~630	25~630	25~500	35~500	50~400	50~400	50~400
YJV22 YJLV22 YJY23 YJLY23	1	25~800	25~800	25~800	35~800	50~630	50~800	50~800
	3	25~400	25~400	25~400	35~400	50~400	50~400	50~400
YJV32 YJLV32 YJY33 YJLY33	1	25~800	25~800	25~800	35~800	50~630	50~630	50~630
	3	25~400	25~400	25~400	35~400	50~400	50~400	50~400


注：用于交流回路的單芯電纜鎧裝采用非磁性特殊結構，應慎重選用。

單芯額定電壓3.6/6kV交聯聚乙烯絕緣電力電纜YJV、YJLV
結構參數


導體標稱截面mm2	導體直徑 mm	絕緣標稱厚度mm	護套厚度 mm	電纜近 似外徑 mm	電纜近似重量 kg/km
					Cu	Al
50 70 95 120 150 185 240 300 400 500 630 800	8.3 10.0 11.6 13.0 14.6 16.2 18.4 20.6 23.8 26.6 30.0 34.0	2.5 2.5 2.5 2.5 2.5 2.5 2.6 2.8 3.0 3.2 3.2 3.2	1.6 1.7 1.7 1.8 1.8 1.9 2.0 2.1 2.2 2.3 2.4 2.5	21 23 25 26 27 29 32 35 40 44 47 51	860 1080 1350 1610 1920 2290 2860 3500 4610 5700 6990 8890	550 650 760 870 990 1140 1370 1640 2140 2610 3090 3940


電氣參數


導體標稱 截面mm2	導體交流電阻 Ω/km		電抗 Ω/km	電容 µF/km	電纜載流量 A
					土壤 …		土壤 ∴		空氣 …		空氣 ∴
	Cu	Al			Cu	Al	Cu	Al	Cu	Al	Cu	Al
50 70 95 120 150 185 240 300 400 500 630 800	0.493 0.342 0.246 0.196 0.159 0.128 0.0983 0.0794 0.0632 0.0510 0.0415 0.0349	0.822 0.568 0.410 0.325 0.265 0.211 0.161 0.130 0.102 0.0802 0.0637 0.0518	0.121 0.115 0.108 0.104 0.0988 0.0967 0.0946 0.0931 0.0925 0.0915 0.0881 0.0853	0.31 0.35 0.39 0.43 0.47 0.51 0.55 0.56 0.60 0.62 0.69 0.77	225 275 330 375 425 480 555 630 725 825 940 1050	175 215 255 290 330 370 435 490 565 650 745 850	215 265 315 360 405 455 530 595 680 765 860 950	160 200 240 270 305 345 400 455 520 595 680 765	245 305 370 430 490 560 665 765 890 1030 1190 1370	190 235 290 335 380 435 515 595 695 810 950 1100	205 260 315 360 410 470 555 640 745 855 980 1100	160 200 245 280 320 365 435 500 585 680 790 910

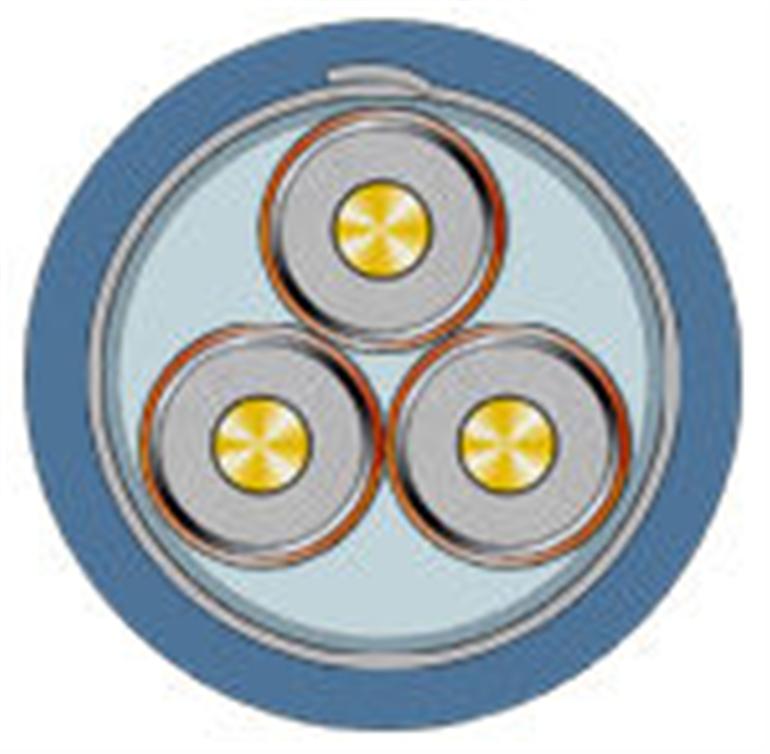

三芯額定電壓3.6/6kV交聯聚乙烯絕緣鋼帶鎧裝電力電纜YJV22、YJLV22
結構參數


導體標稱截面mm2	內護套厚度 mm	鋼帶厚度 mm	外護套厚度 mm	電纜近 似外徑 mm	電纜近似重量 kg/km
					Cu	Al
25 35 50 70 95 120 150 185 240 300 400	1.4 1.4 1.5 1.6 1.6 1.7 1.8 1.8 1.9 2.0 2.0	2*0.5 2*0.5 2*0.5 2*0.5 2*0.5 2*0.5 2*0.5 2*0.5 2*0.5 2*0.5 2*0.8	2.2 2.3 2.4 2.5 2.7 2.8 2.9 3.0 3.2 3.4 3.7	42 44 47 51 55 58 62 66 71 78 90	2760 3210 3830 4650 5630 6550 7650 8890 10860 13230 17830	2300 2550 2890 3340 3850 4310 4840 5430 6370 7610 10440


電氣參數


導體標 稱截面  mm2	導體交流電阻      Ω/km		電抗 Ω/km	電容 µF/km	電纜載流量 A
					土壤		空氣
	Cu	Al			Cu	Al	Cu	Al
25 35 50 70 95 120 150 185 240 300 400	0.927 0.668 0.493 0.342 0.247 0.196 0.159 0.128 0.0987 0.0799 0.0642	1.540 1.110 0.822 0.568 0.411 0.325 0.265 0.211 0.162 0.130 0.102	0.114 0.110 0.104 0.0985 0.0945 0.0907 0.0880 0.0857 0.0836 0.0825 0.0812	0.25 0.27 0.31 0.35 0.39 0.43 0.47 0.51 0.55 0.56 0.60	150 180 210 260 305 350 390 445 510 570 655	115 140 165 200 240 270 305 345 400 450 515	140 170 200 255 305 350 400 445 535 610 705	110 130 155 195 240 275 310 355 420 480 560



●單芯額定電壓6/6kV、6/10kV交聯聚乙烯絕緣電力電纜YJV、YJLV
結構參數


導體標稱截面mm2	導體直徑 mm	絕緣標稱厚度mm	護套厚度 mm	電纜近 似外徑 mm	電纜近似重量 kg/km
					Cu	Al
50 70 95 120 150 185 240 300 400 500 630 800	8.3 10.0 11.6 13.0 14.6 16.2 18.4 20.6 23.8 26.6 30.0 34.0	3.4 3.4 3.4 3.4 3.4 3.4 3.4 3.4 3.4 3.4 3.4 3.4	1.7 1.7 1.8 1.8 1.9 1.9 2.0 2.1 2.2 2.3 2.4 2.5	23 25 26 28 30 31 34 36 39 43 48 53	860 1090 1380 1640 1920 2280 2870 3470 4320 5410 7030 8710	570 670 800 910 1030 1170 1400 1650 1970 2380 3130 3760
