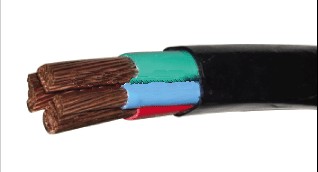

該產品由緊壓銅、鋁(鋁合金)導體，內屏蔽層和耐侯型絕緣材料及外屏蔽層組成，既具有電力電纜的輸送電能特性又具有架空電纜較強的機械性能：與裸電線相比，本產品具有敷設間距小，安全可靠性高，耐大氣老化性能優良等特點，是新設計建設的10KV及以下輸電工程線路優先選用及線路維護與安全最合適的產品。
一、生產執行標準
      1、1KV架空絕緣電纜：GB12527-90等同采用國際電工委員會(huì )IEC60502、IEC227；
      2、10KV架空絕緣電纜：GB14049-93等同采用國際電工委員會(huì )IEC60502。
二、使用特點
      1、額定電壓：0.6/1KV、10KV；
      2、電纜的長期允許工作溫度：聚氯乙烯絕緣為70℃,交聯聚乙烯絕緣為90℃。
      3、短路時(最長時間不超過5秒)，電纜的最高溫度：聚氯乙烯絕緣為160℃，高密度聚乙烯絕緣為150℃，交聯聚乙烯絕緣為250℃；
      4、電纜敷設時的環境溫度不低于-20℃；
      5、電纜的允許彎曲半徑：
           ①額定電壓1KV以下電纜:電纜外徑(D)小于25mm者,應不小于4D,電纜外徑(D)為25mm及以上者,應不小于6D；
           ②額定電壓10KV電纜應不小于20(D+d)。式中：D—電纜的實際外徑，d—電纜導體的實際外徑。
三、電纜型號、名稱及主要用途

型 　號	名　　稱	主　要　用　途
JKL	銅芯聚乙烯絕緣架空電纜	架空固定敷設軟銅芯產品用于變壓器引下線； 電纜架設時，應考慮電纜和樹木保持一定的距離，電纜運行時允許電纜和樹木頻繁接觸。
JKLY	鋁芯聚乙烯絕緣架空電纜
JKYJ	銅芯交聯聚乙烯絕緣架空電纜
JKTRYJ	軟銅芯交聯聚乙烯絕緣架空電纜
JKLYJ	鋁芯交聯聚乙烯絕緣架空電纜
JKLHYJ	鋁合金芯交聯聚乙烯絕緣架空電纜
JKTRY	軟銅芯聚乙烯絕緣架空電纜
JKLHY	鋁合金芯聚乙烯絕緣架空電纜
JKLYJ/B	軟芯本色交聯聚乙烯絕緣架空電纜	架空固定敷設 電纜架設時，應考慮電和樹木保持一定的距離，電纜運行時允許電纜和樹木頻繁接觸。
JKLHYJ/B	鋁合金芯本色交聯聚乙烯絕緣架空電纜
JKLYJ/Q	鋁芯輕型交聯聚乙烯絕緣架空電纜	架空固定敷設 電纜架設時，應考慮電和樹木保持一定的距離，電纜運行時,只允許電纜和樹木短時接觸。
JKLYHJ/Q	鋁合金芯輕型交聯聚乙烯絕緣架空電纜
JKLY/Q	鋁芯輕型聚乙烯絕緣架空電纜
JKLHY/Q	鋁合金芯輕型聚乙烯絕緣架空電纜

四、電纜規格型號

型號	芯數	額定電壓 (KV)
		10	35
		標稱截面
JKYJ JKTRYJ JKLYJ JKLHYJ	1 3 3＋k(A)或3＋K(B)	10～300 25～300 25～300	50～300 ～ ～
		其中K25～300
JKLYJ/Q、JKY JKLYHJ/Q、JKTRY JKLY/Q、JKLY JKLHY/Q、JKLHY	1	10～300	～
JKLYJ/B JKLYHJ/B	3	25～300	～
	3＋k(A)或3＋K(B)	25～300	～
		K25～300

　　注：1.其中Ｋ為承載絞線，按工程設計要求，可任選上表中規定截面與相應導體截面匹配，如塔桿跨距更大采用外加承載索時，該承載索不包括在電纜結構內。
　　    2.其中(A)表示鋼承載絞線，(B)為鋁合金承載絞線。
五、主要技術參數
  ①導體直流電阻和導體的拉斷力

導體標稱截面 (mm2)	20℃最大直流電阻 (Ω/km)				導體拉斷力不小于
	硬銅芯	軟銅芯	鋁芯	鋁合金芯	硬銅芯	鋁芯	鋁合金芯
10	-	1.83	3.080	-	-	-	-
16	-	1.150	1.910	-	-	-	-
25	0.749	0.727	1.393	8465	3762	6284
35	0.540	0.524	0.868	1.007	11731	5177	8800
50	0.399	0.387	0.641	0.744	16502	7011	12569
70	0.267	0.268	0.433	0.514	23461	10354	17956
95	0.199	0.193	0.320	0.371	31759	13727	23880
120	0.158	0.153	0.253	0.294	39911	17339	30164
150	0.128	-	0.206	0.239	49505	21033	37706
185	0.1021	-	0.164	0.190	61846	26732	46503
240	0.0777	-	0.125	0.145	79823	34679	60329
300	0.0619	-	0.110	0.110	99788	43349	75411

　②承載絞線的拉斷力

承載 絞線截面(mm2)	鋼承載     絞線拉斷力不小于(≥)	鋁合金          承載絞線拉斷力不小于(≥)
25	30000	6284
35	42000	8800
50	56550	12596
70	81150	17596
95	110115	23880
120	-	30164

　③絕緣電阻
     實驗在成盤電纜上進行，在室溫下，將電纜浸于水中不少于1h，施加80~500V直流電壓，穩定時間不少于1min。且不大于5min。
　　 a、額定電壓10kV電纜的絕緣電阻應不少于1500M..km。
　　 b、輕型薄絕緣結構電纜的絕緣電陰應不少于1000M.km。
　　 c、額定電壓35kV電纜的絕緣電阻不少于4100M.km。
  ④交流電壓試驗
　　 試驗在成盤電纜上進行。在室溫下，將電纜浸于水中不少于是1h后施加試驗電壓，試驗持續時間為1min，電纜應不擊穿，
  ⑤試驗電壓

定電壓Ｕ	10KV		35KV
	普通絕緣         結構電纜	輕型薄絕     緣結構電纜
試驗電壓	18	12	63

　⑥局部放電試驗
     ⅰ有絕緣屏蔽的三芯10KV電纜，應進行局部放電試驗，試驗在浸在水中的成盤電纜上進行。在電纜上施加交流電壓9KV，電纜的放電量不大于20pC。
產品的外徑、重量及載流量計算的條件
     ⅱ空氣環境溫度25℃。
     ⅲ單芯電纜平行敷設，電纜的中心距離S=300mm
六、交貨長度
     電纜交貨長度按雙方協議規定，長度計量誤差不超過±0.5%
