低壓0.6/1KV銅芯交聯電力電纜YJV技術參數介紹

一、產品名稱/適用電壓

    YJV：銅芯交聯聚乙烯絕緣，聚氯乙烯護套電力電纜

    適用電壓：0.6/1KV

    主要原材料：銅芯、交聯料（XLPE）絕緣、PVC護套

二、產品執行標準

    電纜設計符合國家標準《GB_12706.1-2008_第1部分：額定電壓1kV(Um=1.2kV)到3kV(Um=3.6kV)電纜》和國際電工委員會(huì )推薦標準IEC60502的要求。

三、產品用途

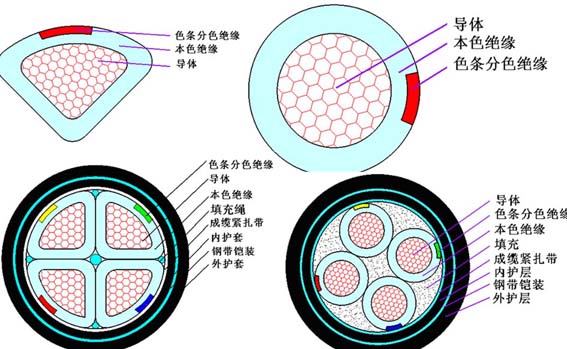

    低壓交聯聚乙烯絕緣電力電纜由緊壓銅或鋁導體、絕緣層及保護層等組成。交聯聚乙烯是利用硅烷溫水接技交聯等方法，使聚乙烯分子由線型結構轉變成三維網狀結構。即把熱塑性的聚乙烯轉變?yōu)闊峁绦缘慕宦?lián)聚乙烯，從而大幅度地提高了它的機械性能、熱老化性能和耐環境應力能力，并保持了優良的電氣性能。

    交聯聚乙烯絕緣電纜的導體的正常運行溫度是90℃，交聯聚乙烯電纜不僅電氣性能優良，具有工作溫度高，傳輸容量大，而且具有結構簡單、外徑小、重量輕、安裝使用方便，敷設落差不受限制等優點。廣泛應用于工礦企業和城市電網中。

四、適用范圍

    YJV的適用范圍：敷設在室內、室外、管道、電纜溝及松散土壤中，可經受一定的敷設牽引，但不能承受機械外力作用的場合，單芯電纜不允許敷設在磁性管道中。

五、產品使用特性：

    1、敷設時的環境溫度不低于0℃（低于0℃時，應預先加溫），電纜的落差不受限制。

    2、敷設的安裝時最小彎曲半徑規定如下：無鎧裝單芯電纜：20D；無鎧裝三芯電纜：15D；（式中D為電纜實際外徑）

    3、電纜的運行溫度：聚氯乙烯護套不超過90℃；聚乙烯護套不超過80℃。

    4、電纜導體的最高額定溫度為90℃，導體短路時（最長持續5S）溫度不超過250℃。

    5、一根或二根單芯電纜不允許敷設在鐵質管道中。

    6、不同環境溫度下的載流量修正系數




七、技術參數：

YJV-0.6/1KV交聯低壓電力電纜

導體標稱橫截面(mm2)	絕緣厚度	護套厚度	電纜近似外徑	電纜近似重量(kg/km)	20℃導體電阻≤( Ω/km)	試驗電壓A.C	電纜載流量
							在空氣中	直埋土壤中
				Cu	Cu	(Kv/5min)	Cu	Cu
1×1.5	0.7	1.5	6	53	≤12.1	3.5	25	35
1×2.5	0.7	1.5	6	68	≤7.41	3.5	30	45
1×4	0.7	1.5	7	87	≤4.61	3.5	45	60
1×6	0.7	1.5	7	110	≤3.08	3.5	55	70
1×10	0.7	1.5	8	155	≤1.83	3.5	75	95
1×16	0.7	1.5	9	220	≤1.15	3.5	100	125
1×25	0.9	1.5	10	345	≤0.727	3.5	140	160
1×35	0.9	1.5	12	424	≤0.524	3.5	175	190
1×50	1.0	1.5	13	555	≤0.387	3.5	210	225
1×70	1.1	1.5	14	770	≤0.268	3.5	270	280
1×95	1.1	1.5	16	1040	≤0.193	3.5	340	335
1×120	1.2	1.5	18	1290	≤0.153	3.5	400	380
1×150	1.4	2.0	21	1590	≤0.124	3.5	460	425
1×185	1.6	2.0	23	1944	≤0.0991	3.5	530	480
1×240	1.7	2.0	25	2510	≤0.0754	3.5	625	555
1×300	1.8	2.0	34	3042	≤0.0601	3.5	795	910
1×400	2.0	2.1	37	3869	≤0.0470	3.5	930	1050
1×500	2.2	2.2	41	4910	≤0.0366	3.5	1080	1190
1×600	2.4	2.3	45	6220	≤0.0283	3.5	1250	1350
1×800	2.6	2.4	46	7870	≤0.0221	3.5	1440	1520
1×1000	2.8	2.6	51	9804	≤0.0176	3.5	1630	1690
3×1.5	0.7	1.5	10	145	≤12.1	3.5	25	30
3×2.5	0.7	1.5	11	185	≤7.41	3.5	30	35
3×4	0.7	1.5	12	250	≤4.61	3.5	40	50
3×6	0.7	1.5	13	320	≤3.08	3.5	50	60
3×10	0.7	1.5	15	450	≤1.83	3.5	65	80
3×16	0.7	1.5	17	640	≤1.15	3.5	85	100
3×25	0.9	2.0	21	940	≤0.727	3.5	115	130
3×35	0.9	2.0	23	1260	≤0.524	3.5	145	155
3×50	1.0	2.0	27	1670	≤0.387	3.5	175	185
3×70	1.1	2.0	30	2280	≤0.268	3.5	220	225
3×95	1.1	2.0	34	3020	≤0.193	3.5	270	270
3×120	1.2	2.5	38	3790	≤0.153	3.5	315	305
3×150	1.4	2.5	42	4750	≤0.124	3.5	360	345
3×185	1.6	2.5	45	5654	≤0.0991	3.5	420	390
3×240	1.7	3.0	51	7243	≤0.0754	3.5	500	455
3×300	1.8	3.0	52	94656	≤0.0601	3.5	570	430
3×400	2.0	3.0	54	12066	≤0.0470	3.5	670	580
4×4	0.7	1.5	13	253	≤4.61	3.5	40	50
4×6	0.7	1.5	14	337	≤3.08	3.5	50	60
4×10	0.7	1.5	16	501	≤1.83	3.5	65	80
4×16	0.7	2.0	19	778	≤1.15	3.5	85	100
4×25	0.7	2.0	22	1160	≤0.727	3.5	115	130
4×35	0.9	2.0	25	1554	≤0.524	3.5	145	155
4×50	1.0	2.0	28	2148	≤0.387	3.5	175	185
4×70	1.1	2.0	32	2928	≤0.268	3.5	220	225
4×95	1.1	2.5	37	3954	≤0.193	3.5	270	270
4×120	1.2	2.5	42	4925	≤0.153	3.5	315	305
4×150	1.4	3.0	46	6238	≤0.124	3.5	360	345
4×185	1.6	3.0	51	7562	≤0.0991	3.5	420	390
4×240	1.7	3.0	57	9836	≤0.0754	3.5	500	455
4×300	1.8	3.0	59	12550	≤0.0601	3.5	570	430
4×400	2.0	3.0	62	15929	≤0.0470	3.5	670	580
3×4+1×2.5	0.7	1.5	13	236	≤4.61	3.5	40	50
3×6+1×4	0.7	1.5	14	316	≤3.08	3.5	50	60
3×10+1×6	0.7	1.5	16	461	≤1.83	3.5	65	80
3×16+1×10	0.7	1.5	18	679	≤1.15	3.5	85	100
3×25+1×16	0.9	2.0	22	1065	≤0.727	3.5	115	130
3×35+1×16	0.9	2.0	24	1360	≤0.524	3.5	145	155
3×50+1×25	1.0	2.0	28	1901	≤0.387	3.5	175	185
3×70+1×35	1.1	2.0	31	2585	≤0.268	3.5	220	225
3×95+1×50	1.1	2.0	36	3518	≤0.193	3.5	270	270
3×150+1×70	1.2	2.5	40	4443	≤0.153	3.5	315	305
3×150+1×70	1.4	2.5	44	5326	≤0.124	3.5	360	345
3×185+1×95	1.6	3.0	48	6682	≤0.0991	3.5	420	390
3×240+1×120	1.7	3.0	53	8501	≤0.0754	3.5	500	455
3×300+1×150	1.8	3.1	57	11155	≤0.0601	3.5	570	430
3×400+1×240	2.0	3.1	60	14470	≤0.0470	3.5	670	580

    以上數據是供參考的，具體的敷設是還有很多因素影響；如用電時間、敷設長度、散熱條件、敷設方式影響、環境溫度。更多型號技術咨詢請來電咨詢。

八、其他注意事項：

    1、因電力電纜的絕緣和護層結構不同，品種系列較多，用戶單位在選用時，由專業人員依照輸配電線路設計中對電壓級、載流量、線路敷設方式和所處環境條件等要求，確定某特定的型號、規格的電力電纜。

    2、電力電纜的敷設安裝，會(huì )直接影響電纜線路的使用性能和壽命，敬請充分關注和把握。

    3、雖然交聯聚乙烯電纜的導體最高允許正常工作溫度為90℃，短路時為250℃，但這都是交聯聚乙烯材料所能承受最高的極限。電纜在實際運行中適當降低些，對延長電纜使用壽命有好處。

    4、安裝時，電纜的拉力應在一定的范圍內，否則會(huì )損壞電纜。電纜的最大安全抗力取決于電纜材料的應力極限。

    5、當電纜用于管道敷設時，應選用能抵擋在電纜安裝時不變形的聚氯乙烯重型硬管，且內壁應光滑。同時在安裝敷設的電纜護套上涂上石墨、滑石粉和其它適當的潤滑劑，以防止安裝時電纜的護套損壞。

    6、電纜直埋敷設時，電纜溝至少應有0.6m深度，如屬凍土地，電纜溝深度必須在凍土層以下。電纜溝的寬度滿足電纜數量及工作需要即可。當電纜溝深度不能滿足要求時，或需穿跨鐵路、過路車主要通道時，電纜應用金屬或混凝土管道保護。

九、訂貨要求：

    1、電纜按米計售，最低起訂量100米，不足100米加損耗，

    2、交貨長度：按需方規定米數交貨，誤差范圍在0.5%之內。

    3、付款方式：現款現貨，需要訂做生產的，須首付訂金30%，余款結清發貨，電線最長供貨周期不超過7天。
