低壓0.6/1KV鋁芯交聯電力電纜YJLV技術參數介紹
一、產品名稱/適用電壓

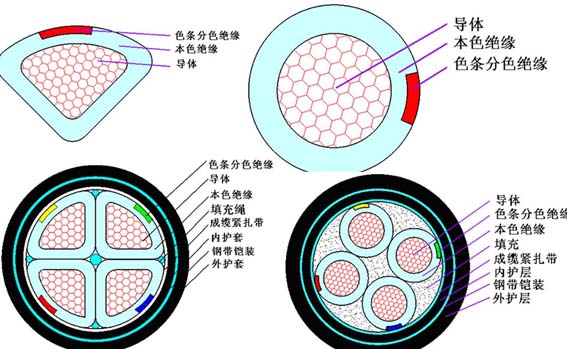

YJLV：鋁芯交聯聚乙烯絕緣，聚氯乙烯護套電力電纜 適用電壓：0.6/1KV 主要原材料：鋁芯、交聯料（XLPE）絕緣、PVC護套

二、產品執行標準

    電纜設計符合國家標準《GB_12706.1-2008_第1部分：額定電壓1kV(Um=1.2kV)到3kV(Um=3.6kV)電纜》和國際電工委員會(huì )推薦標準IEC60502的要求。

三、產品用途

    鋁芯低壓交聯電纜YJLV基本用途和銅芯低壓交聯電纜YJLV是一樣的，二者從產品結構上來看是沒有任何區別的，區別在于銅芯的交聯電纜的載流量高于鋁芯的，如70KW的電機，根據計算電纜應該是要能承受175A的載流量，如過用銅芯電纜應該是YJLV-3*50+1*25的，但如果用鋁芯的就必須用YJLV-3*70+1*50的，同等截面積的情況下，鋁芯電纜的載流量較銅芯電纜低。但鋁芯電纜比較便宜，在臨時用線時，經常會(huì )被使用。

    YJLV的適用范圍：敷設在室內、室外、管道、電纜溝及松散土壤中，可經受一定的敷設牽引，但不能承受機械外力作用的場合，單芯電纜不允許敷設在磁性管道中。

四、產品使用特性：

    1、敷設時的環境溫度不低于0℃（低于0℃時，應預先加溫），電纜的落差不受限制。

    2、敷設的安裝時最小彎曲半徑規定如下：無鎧裝單芯電纜：20D；無鎧裝三芯電纜：15D；（式中D為電纜實際外徑）

    3、電纜的運行溫度：聚氯乙烯護套不超過90℃；聚乙烯護套不超過80℃。

    4、電纜導體的最高額定溫度為90℃，導體短路時（最長持續5S）溫度不超過250℃。

    5、一根或二根單芯電纜不允許敷設在鐵質管道中。

    6、不同環境溫度下的載流量修正系數



六、技術參數：

YJLV-0.6/1KV交聯低壓電力電纜

導體標稱橫截面(mm2)	絕緣厚度	護套厚度	電纜近似外徑	電纜近似重量(kg/km)	20℃導體電阻≤( Ω/km)	試驗電壓A.C	電纜載流量
							在空氣中	直埋土壤中
				Al	Al	(Kv/5min)	Al	Al
1×1.5	0.7	1.5	6	--	--	3.5	--	--
1×2.5	0.7	1.5	6	53	≤12.1	3.5	25	35
1×4	0.7	1.5	7	64	≤7.41	3.5	35	50
1×6	0.7	1.5	7	73	≤4.61	3.5	45	55
1×10	0.7	1.5	8	95	≤3.08	3.5	60	75
1×16	0.7	1.5	9	120	≤1.91	3.5	80	100
1×25	0.9	1.5	10	190	≤1.20	3.5	115	130
1×35	0.9	1.5	12	207	≤0.868	3.5	140	150
1×50	1.0	1.5	13	245	≤0.641	3.5	170	180
1×70	1.1	1.5	14	336	≤0.443	3.5	215	225
1×95	1.1	1.5	16	455	≤0.320	3.5	275	270
1×120	1.2	1.5	18	550	≤0.253	3.5	320	305
1×150	1.4	2.0	21	650	≤0.206	3.5	370	340
1×185	1.6	2.0	23	804	≤0.164	3.5	415	375
1×240	1.7	2.0	25	102	≤0.125	3.5	490	435
1×300	1.8	2.0	34	1160	≤0.100	3.5	615	710
1×400	2.0	2.1	37	1469	≤.0778	3.5	730	820
1×500	2.2	2.2	41	1829	≤.0605	3.5	850	940
1×600	2.4	2.3	45	2305	≤.0469	3.5	1000	1080
1×800	2.6	2.4	46	2910	≤.0367	3.5	1160	1220
1×1000	2.8	2.6	51	3604	≤.0291	3.5	1330	1380
3×1.5	0.7	1.5	10	--	--	3.5	--	--
3×2.5	0.7	1.5	11	140	≤12.1	3.5	25	30
3×4	0.7	1.5	12	175	≤7.41	3.5	30	40
3×6	0.7	1.5	13	210	≤4.61	3.5	40	45
3×10	0.7	1.5	15	260	≤3.08	3.5	50	60
3×16	0.7	1.5	17	340	≤1.91	3.5	65	80
3×25	0.9	2.0	21	470	≤1.20	3.5	90	100
3×35	0.9	2.0	23	600	≤0.868	3.5	110	120
3×50	1.0	2.0	27	730	≤0.641	3.5	130	140
3×70	1.1	2.0	30	970	≤0.443	3.5	170	175
3×95	1.1	2.0	34	1240	≤0.320	3.5	205	210
3×120	1.2	2.5	38	1540	≤0.253	3.5	240	235
3×150	1.4	2.5	42	1940	≤0.206	3.5	275	265
3×185	1.6	2.5	45	2248	≤0.164	3.5	320	301
3×240	1.7	3.0	51	2723	≤0.125	3.5	385	355
3×300	1.8	3.0	52	3675	≤0.100	3.5	445	395
3×400	2.0	3.0	54	4506	≤0.0778	3.5	530	460
4×4	0.7	1.5	13	155	≤7.41	3.5	30	40
4×6	0.7	1.5	14	184	≤4.61	3.5	40	45
4×10	0.7	1.5	16	258	≤3.08	3.5	50	60
4×16	0.7	2.0	19	366	≤1.91	3.5	65	80
4×25	0.7	2.0	22	540	≤1.20	3.5	90	100
4×35	0.9	2.0	25	686	≤0.868	3.5	110	120
4×50	1.0	2.0	28	907	≤0.641	3.5	130	140
4×70	1.1	2.0	32	1192	≤0.443	3.5	170	175
4×95	1.1	2.5	37	1598	≤0.320	3.5	205	210
4×120	1.2	2.5	42	1949	≤0.253	3.5	240	235
4×150	1.4	3.0	46	2517	≤0.206	3.5	275	265
4×185	1.6	3.0	51	3091	≤0.164	3.5	320	305
4×240	1.7	3.0	57	3825	≤0.125	3.5	385	355
4×300	1.8	3.0	59	4830	≤0.100	3.5	445	395
4×400	2.0	3.0	62	5840	≤0.0778	3.5	530	460
3×4+1×2.5	0.7	1.5	13	147	≤7.41	3.5	30	40
3×6+1×4	0.7	1.5	14	187	≤4.61	3.5	40	45
3×10+1×6	0.7	1.5	16	234	≤3.08	3.5	50	60
3×16+1×10	0.7	1.5	18	322	≤1.91	3.5	65	80
3×25+1×16	0.9	2.0	22	505	≤1.20	3.5	90	100
3×35+1×16	0.9	2.0	24	615	≤0.868	3.5	110	120
3×50+1×25	1.0	2.0	28	816	≤0.641	3.5	130	140
3×70+1×35	1.1	2.0	31	1085	≤0.443	3.5	170	175
3×95+1×50	1.1	2.0	36	1440	≤0.320	3.5	205	210
3×150+1×70	1.2	2.5	40	1766	≤0.253	3.5	240	235
3×150+1×70	1.4	2.5	44	2100	≤0.206	3.5	275	265
3×185+1×95	1.6	3.0	48	2650	≤0.164	3.5	320	301
3×240+1×120	1.7	3.0	53	3291	≤0.125	3.5	385	355
3×300+1×150	1.8	3.1	57	4440	≤0.100	3.5	445	395
3×400+1×240	2.0	3.1	60	5392	≤0.0778	3.5	530	460

    以上數據是供參考的，具體的敷設是還有很多因素影響；如用電時間、敷設長度、散熱條件、敷設方式影響、環境溫度。以上為部分技術參數，更多型號規格請致電查詢。
