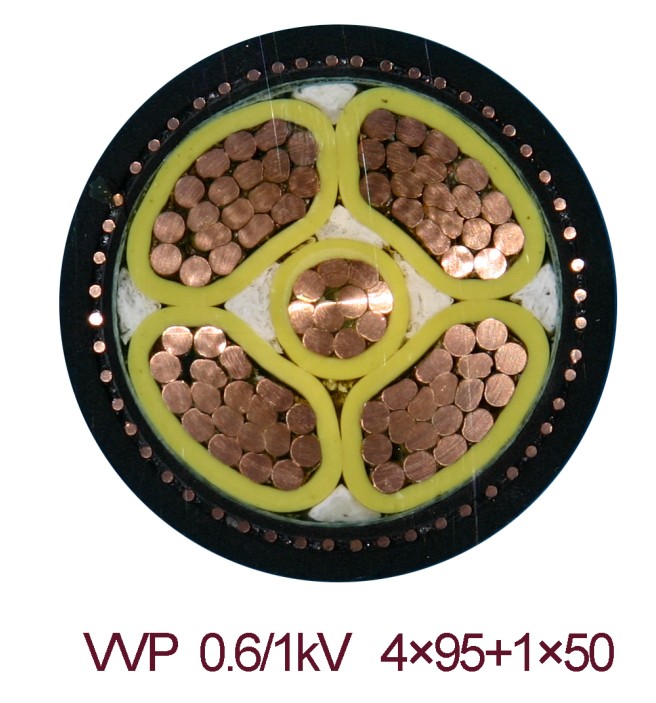

VVP 4*95+1*50電力屏蔽電纜
一，電纜型號：（vv，vv22，vv32，vv42，vlv，vlv22，vlv32,vlv42,ZRVV,ZRVV22,ZRVV32,ZRVV42,ZRVLV,ZRVLV22,ZRVLV32 ，RVLV42,MVV,MVV22,MVV32,MVV42,MVLV,MVLV22,MVLV32,MVLV42,VVP,VLVP，NHVV-A，NHVV-B，NHVV22-A，NHVV22-B,VY,VLY）
（YJV YJLV,YJY YJLY，YJV22 YJLV22,YJV23 YJLV23 ，YJV32 YJLV32,YJV33 YJLV33,YJV42 YJLV42,YJV43 YJLV43，其余ZR阻燃，NH耐火，M礦用，同于，VV電纜）
二、產品簡介
電力電纜用輸配電系統，本公司生產的交流額定電壓0.6/1KV聚氯乙烯絕緣電力電纜和35KV及以下交聯聚乙烯電力電纜，其性能不僅符合標準GB1276和IEC60502及IEC60840，并且已形成系列，即阻燃型的、耐火型的、耐寒型的和防水型的電力電纜。
在阻燃型系列產品中，成功地應用了隔氧技術，不僅0.6/1KV的聚氯乙烯絕緣和交聯聚乙烯絕緣阻燃電力電纜能達到GB/T12666.5《成束電力電纜燃燒試驗方法》中A類，而且額定電壓6/10KV及8.7/15KV交聯聚乙烯阻燃電力電纜也能達到A類高阻燃要求且有較大裕度。在交聯聚乙烯絕緣高阻燃的基礎上又開發了低煙無鹵高阻燃隔氧層電力電纜，其低煙無鹵性能符合國家標準GB/T17651.1.2和GB/T17650.1.2。這樣本公司的交聯聚乙烯電力電纜的整體水平低于國內領先地位。
本公司生產的耐火型電力電纜為額定電壓0.6/1KV銅芯電纜，還可以生產低煙無鹵耐火電力電纜、高阻燃隔氧層耐火電力電纜，其耐火性能符合GB/T12666.6《電線電纜耐火特性試驗方法》。因此，耐火系列電力電纜的整體性能優良可靠。
防火電纜的阻水性能符合IEC502-2規定
三，詳細介紹：
VV VLV 聚氯乙烯絕緣聚氯乙烯護套電力電纜 敷設在室內、管道內、隧道內
VY VLY 聚氯乙烯絕緣聚乙烯護套電力電纜 敷設在室內、管道內、管道中
VV22 VLV22 聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 敷設在地下，能承受機械外力作用
VV23 VLV23 聚氯乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜
VV22,VLV22 銅芯、鋁芯聚氯乙烯絕緣聚鋼帶鎧裝聚氯乙烯護套電力vv22電纜 同VV型，能直埋在土壤中可承受機械外力，不能承受大的拉力
ZRVV,ZRVLV 銅芯、鋁芯聚氯乙烯絕緣聚氯乙烯護套阻燃電力zrvv電纜 ,同VV型，適用于有阻燃要求的場合
ZRVV22,ZRVLV22 銅芯、鋁芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套阻燃電力電纜 同VV22型，適用于有阻燃要求的場合
NHVV-A,NHVV-B 銅芯聚氯乙烯絕緣聚氯乙烯護套耐火電力Nhvv電纜 同VV型，適用于有耐火要求的場合
NHVV22-A.NHVV22-B 銅芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套耐火電力電纜 同VV22型，適用于有耐火要求的場合
VV32 VLV32,VV33 VLV33,VV42 VLV42,VV43 VLV43 聚氯乙烯絕緣聚氯乙烯/聚乙烯護套鋼絲鎧裝電力電纜， 敷設在高落差地區，電纜能承受機械外力作用及相當的拉力。
YJV YJLV,YJY YJLY 交聯聚乙烯絕緣聚氯乙烯/聚乙烯護套鋼帶鎧裝電力電纜，敷設在室內、隧道及管道中，電纜不能承受機械外力作用。
YJV22 YJLV22,YJV23 YJLV23 交聯聚乙烯絕緣聚氯乙烯/聚乙烯護套鋼帶鎧裝電力電纜， 敷設在室內、隧道內直埋土壤，電纜能承受機械外力作用。
YJV32 YJLV32,YJV33 YJLV33,YJV42 YJLV42,YJV43 YJLV43 交聯聚乙烯絕緣聚氯乙烯/聚乙烯護套鋼絲鎧裝電力電纜，敷設在高落差地區，電纜能承受機械外力作用及相當的拉力。
四，電力電纜安裝注意事項、使用特性及運行敷設條件
1、電力電纜安裝注意事項
電纜與熱力管道平行安裝時保持2m的距離，交叉時應保持0.5m。
電纜與其它管道平行或交叉安裝時均要保持0.5m的距離。
電纜直埋安裝時，1-35KV電纜直埋深度不小于0.7m。
10KV及以下電纜平行安裝時，相互凈距不小于0.1m，10-35KV不小于0.25m；交叉安裝時距離不小于0.5m。
電纜敷設溫度不低于0℃，彎曲半徑：多芯電纜≥15（D+d），單芯電纜≥20（D+d），（D為電纜外徑，d為導體外徑）。
6KV及以上電纜接頭：
①安裝電纜終端頭時，必須剝除半導體電屏蔽層，操作時不得損傷絕緣，應避免刀痕凹凸不平的情況，必要時用砂紙磨平；屏蔽端部應平整，并要把石墨層（碳粒）清除干凈。
②塑料絕緣電纜端頭銅帶屏蔽和鋼鎧必須良好接地，對短路也遵循這項原則，避免三相不平衡運行時鋼鎧端部產生感應電動勢，甚至“打火”及燃燒護套等事故。接地引出線要求采用我鍍錫編織銅線，和電纜銅帶連接時應用鉻鐵錫焊，不宜用噴燈封焊，以免燒損絕緣。
③三相銅帶屏蔽應分別與地線相連，注意屏蔽接地線和鋼鎧接地線應分別引出，相互絕緣，焊接地線的位置應盡量靠下。
對電纜端頭和中間接頭的基本要求：a.導體連接好；b.絕緣可靠，推薦采用輻照交聯熱收縮型硅橡膠絕緣材料；c.密封良好；d.足夠的機械強度，能適應各種運行條件。
電纜端頭必須使用防止水及其它腐蝕性材料的侵蝕，以防因水樹引起絕緣層老化而導致?lián)舸?/div>
電纜的裝卸必須使用吊車或叉車，禁止平運，平放，大型電纜安裝時須使用放纜車，以免電纜受外力損傷或因人工拖動而擦傷。
電纜如因故不能及時敷設時，應將其放在干燥地方貯存，防止日光爆曬，電纜端頭進水等。
注意：電線電纜安裝應熟悉電線電纜性能的安裝人員或專職技術人員擔任，如仍有不清事項，請向相關技術部門或我廠技術部咨詢。
2、電纜的使用特性及運行敷設條件
額定電壓0.6/1KV聚氯乙烯絕緣電力電纜
①電纜導體的長期允許工作溫度：≤70℃
②短路時（最長持續時間不超過5S）電纜的最高工作溫度：160℃
③電纜敷設后經受直流電壓3.5KV/15min不擊穿。
④在空氣中敷設
a.單芯電纜平行敷設時的中心距離：185mm2及以下電纜直徑的2倍：240mm2及以上為90mm
b.周?chē)h(huán)境溫度：30℃
c.不同環境溫度下載流量的校正系數：
⑤直埋敷設
a.單芯電纜不接角敷設時，中心距離為電纜直徑的2倍。
b.周?chē)h(huán)境溫度：25℃
c.土壤熱阻系數：1.0K·m/W
d.直埋深度：0.7m
e.不同環境溫度下載流量校正系數：
額定電壓35KV及以下交聯聚乙烯絕緣電力電纜
①電纜導體的長期允許工作溫度：≤90℃
②短路時（最長持續時間不超過5S）電纜的最高工作溫度：250℃
③空氣中敷設
a.單芯電纜平行敷設時的中心距離：185mm2及以下為電纜直徑的2倍：240mm2及以上為90mm
b.周?chē)h(huán)境溫度：40℃
④直埋敷設
a.單芯電纜不接觸敷設時，中心距離為電纜直徑的2倍
b.周?chē)h(huán)境溫度：25℃
c.土壤熱阻系數：1.0K·m/W
d.直埋深度：0.7m。
