詳細說明：
1、用途
本產品適用于架空電力線路。
2、產品標準
本產品執行與國際電工委員會(huì )IEG207-1966及IEC209-1966的規定相一致的GB/T1179-1999標準。
3、型號、名稱（見表1）
|
型號
|
名稱
|
|
JL
|
鋼芯鋁絞線
|
|
JL/G1A、JL/G1B
|
普通強度鋼芯鋁絞線
|
|
JL/G2A、JL/G2B
|
高強度鋼芯鋁絞線
|
|
JL/G3A
|
特高強度鋼芯鋁絞線
|

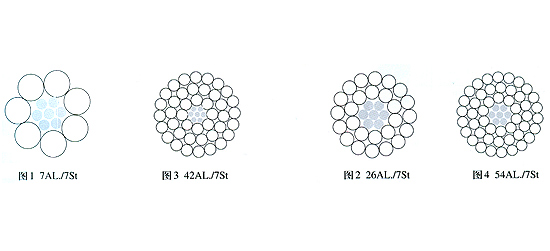

4、產品的結構簡圖

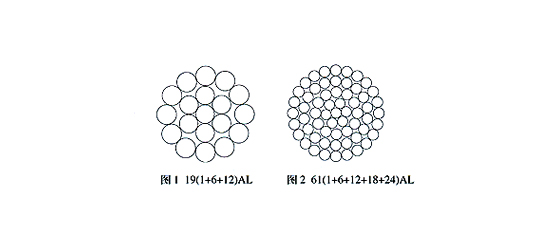

（1）、鋁絞線、稀土鋁絞線（見圖1-2）
（2）、鋼芯鋁絞線、稀土鋼芯鋁絞線（見圖3-6）
5、圓鋁線機械性能要求
|
標稱直徑
|
直徑偏差
|
抗強拉度（不小于）
|
20℃時電阻率（不大于）
|
卷繞試驗
|
|||
|
絞前
|
絞后
|
||||||
|
N/mm2
|
kgf/mm2
|
N/mm2
|
kgf/mm2
|
||||
|
1.25
|
±0.025
|
200
|
20.4
|
190
|
19.4
|
0.028264
|
度樣在等于自身直徑的圓棒上緊密卷繞8圈，退繞6圈之后，重新緊密卷繞，用正常目力檢查，鋁線應不斷裂。
|
|
1.26～1.50
|
±0.025
|
193
|
19.7
|
183
|
18.7
|
||
|
1.51～1.75
|
±0.025
|
188
|
19.2
|
178
|
18.2
|
||
|
1.76～2.00
|
±0.025
|
184
|
18.8
|
176
|
17.9
|
||
