隔氧層阻燃耐火電力電纜型號及參數
產品適用范圍
隔氧層耐火阻燃電力電纜型號及參數用于交流額定電壓0.6/1kv及以下的電力線路、供輸配電能之用。
使用特性
1.額定電壓U0/U為0.6/1KV。
2.電纜導體的長期允許工作溫度
PVC絕緣隔氧電纜長期工作溫度不超過70℃；
XLPE絕緣隔氧層電纜長期工作溫度不超過90℃。
3.電纜的敷設溫度應不低于0℃。低于0℃時敷設，必須預先加溫。
4.彎曲半徑：
單芯電纜允許彎曲半徑：20（D+d）±5%
多芯電纜允許彎曲半徑：15（D+d）±5%
D-電纜試樣的實際外徑
d-導體的實際直徑
型號及名稱

型號	名稱	用途
GZR-VV	銅芯聚氯乙烯絕緣聚氯乙烯護套隔氧層阻燃電力電纜	阻燃A類適用于戶內、隧道、橋架的敷設
GZR-YJV	銅芯交聯聚乙烯絕緣聚氯乙烯護套隔氧層阻燃電力電纜	阻燃A類適用于戶內、隧道、橋架的敷設
GZR-VV22	銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝隔氧層阻燃電力電纜	阻燃A類能承受機械外力作用，適用于戶內、隧道、橋架的敷設
GZR-YJV22	銅芯交聯聚乙烯絕緣聚氯乙烯護套鋼帶鎧裝隔氧層阻燃電力電纜	阻燃A類能承受機械外力作用，適用于戶內、隧道、橋架的敷設
GNH-VV	耐火銅芯聚氯乙烯絕緣聚氯乙烯護套隔氧層電力電纜	阻燃A類、耐火B類適用于火災下能繼續保持工作的電力傳輸線路
GNH-YJV	耐火銅芯交聯聚乙烯絕緣聚氯乙烯護套隔氧層電力電纜	阻燃A類、耐火B類適用于火災下能繼續保持工作的電力傳輸線路
GNH-VV22	耐火銅芯聚乙烯絕緣聚氯乙烯護套鋼帶鎧裝隔氧層電力電纜	阻燃A類、耐火B類能承受機械外力作用，適用于火災下能繼續工作的電力傳輸線路
GNH-YJV22	耐火交聯聚乙烯絕緣聚氯乙烯護套鋼帶鎧裝隔氧層電力電纜	阻燃A類、耐火B類能承受機械外力作用，適用于火災下能繼續工作的電力傳輸線路

規格及范圍

型號	芯數	截面（mm2）
GZR-VV、GZR-YJV GNH-VV、GNH-YJV	1	1.5～300
	2	1.5～240
	3，4，5	1.5～240
	3+1	1.5～240
	3+2，4+1	1.5～185
GZR-VV22、GZR-YJV22 GNH-VV22、GNH-YJV22	2	1.5～240
	3，4，5	1.5～240
	3+1	1.5～240
	3+2，4+1	1.5～185

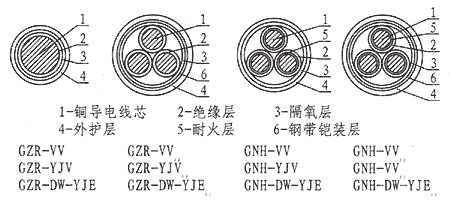

產品結構圖

舉例
耐火銅芯交聯聚乙烯絕緣聚氯乙烯護套、隔氧層電力電纜、固定敷設、額定電壓0.6/1KV、4芯、70mm表示為GNH-YJV 4×70
