設備的絕緣電阻r在測量過程中隨加壓時間的增長而逐步上升并最終趨于穩定(極化,電導)

理論實踐證明,絕緣良好時穩定的絕緣電阻值較高吸收過程相對較慢;絕緣不良或受潮時.穩定絕緣電阻值較低吸收過程相對較慢.

絕緣電阻及吸收電流變化規律分析

在u的孫件，回路電流主要由電流i,長時間后c1和c2開路,回路電流ig決定.過渡過程i(t)由拉普拉斯轉換法求得,為s

單一絕緣體,電流瞬時即可達穩定值,測r很快達穩定值.

電壓設備被大多是夾層絕緣一產生多種極化,從開始到完成需要很長時間.

回路放電時間常數值

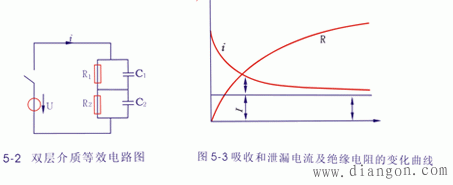

u一定，值改了絕緣電，隨加壓時間的增加而上升的數值，介質在吸收過程中的也稱為絕緣電阻，圖5-4。

吸收比加壓60s時的絕緣電阻與加壓15s時的電阻極化指數，加壓10min時的絕緣電阻與加壓1min時絕緣電阻之比，電容量較大，吸收現象明顯的設備，測量吸收比更有利于判斷絕緣狀態。

絕緣狀態不良，吸收比下降，r與設備r才有關，k與r無關。

現場仍較多采用帶手搖直流發電機的表，電壓：500v，1000v，2500v，5000v，按規程要求使用。

表原理：利用流比計原理，兩個互相垂直并固定在一起的線圈，電壓線圈lv，電流線圈l，處于同一永久磁場中，3個接線端子l接試品的加壓極，e接電氣設備外殼或法蘭，接地，g接試品外絕緣中間的屏蔽極上，搖發動機產生直流電壓。

lv中流過電流iv，試品內絕緣中流過泄漏電流i，通過ra流過li，在lv,li中產生轉短的方向相反，差值帶動指針旋轉，直至平衡，偏轉角只與iv/i相關，而iv正比于電壓，所以反映了被測絕緣電阻。

測高壓電纜絕緣電阻，較長5-6，g接屏蔽極，表面泄漏電流，通過g流及直流發電機另一極。

表測到的只是內絕緣材料的絕緣電阻。
