GZR-VV、GZR-YJV、GZR-VV22、GZR-YJV22隔氧層阻燃電纜
GNH-VV、GNH-YJV、GNH-VV22、GNH-YJV22耐火電力電纜
GNH-VV、GNH-YJV、GNH-VV22、GNH-YJV22耐火電力電纜
適用范圍
本產品適用于交流額定電壓0.6/1kv及以下的電力線路、供輸配電能之用。
使用特性
1.額定電壓U0/U為0.6/1KV。
2.電纜導體的長期允許工作溫度
PVC絕緣隔氧電纜長期工作溫度不超過70℃；
XLPE絕緣隔氧層電纜長期工作溫度不超過90℃。
3.電纜的敷設溫度應不低于0℃。低于0℃時敷設，必須預先加溫。
4.彎曲半徑：
單芯電纜允許彎曲半徑：20（D+d）±5%
多芯電纜允許彎曲半徑：15（D+d）±5%
D-電纜試樣的實際外徑
d-導體的實際直徑
型號及名稱
| 型號 | 名稱 | 用途 |
| GZR-VV | 銅芯聚氯乙烯絕緣聚氯乙烯護套隔氧層阻燃電力電纜 | 阻燃A類適用于戶內、隧道、橋架的敷設 |
| GZR-YJV | 銅芯交聯聚乙烯絕緣聚氯乙烯護套隔氧層阻燃電力電纜 | 阻燃A類適用于戶內、隧道、橋架的敷設 |
| GZR-VV22 | 銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝隔氧層阻燃電力電纜 | 阻燃A類能承受機械外力作用，適用于戶內、隧道、橋架的敷設 |
| GZR-YJV22 | 銅芯交聯聚乙烯絕緣聚氯乙烯護套鋼帶鎧裝隔氧層阻燃電力電纜 | 阻燃A類能承受機械外力作用，適用于戶內、隧道、橋架的敷設 |
| GNH-VV | 耐火銅芯聚氯乙烯絕緣聚氯乙烯護套隔氧層電力電纜 | 阻燃A類、耐火B類適用于火災下能繼續保持工作的電力傳輸線路 |
| GNH-YJV | 耐火銅芯交聯聚乙烯絕緣聚氯乙烯護套隔氧層電力電纜 | 阻燃A類、耐火B類適用于火災下能繼續保持工作的電力傳輸線路 |
| GNH-VV22 | 耐火銅芯聚乙烯絕緣聚氯乙烯護套鋼帶鎧裝隔氧層電力電纜 | 阻燃A類、耐火B類能承受機械外力作用，適用于火災下能繼續工作的電力傳輸線路 |
| GNH-YJV22 | 耐火交聯聚乙烯絕緣聚氯乙烯護套鋼帶鎧裝隔氧層電力電纜 | 阻燃A類、耐火B類能承受機械外力作用，適用于火災下能繼續工作的電力傳輸線路 |
規格及范圍
| 型號 | 芯數 | 截面（mm2） |
|
GZR-VV、GZR-YJV GNH-VV、GNH-YJV |
1 | 1.5～300 |
| 2 | 1.5～240 | |
| 3，4，5 | 1.5～240 | |
| 3+1 | 1.5～240 | |
| 3+2，4+1 | 1.5～185 | |
|
GZR-VV22、GZR-YJV22 GNH-VV22、GNH-YJV22 |
2 | 1.5～240 |
| 3，4，5 | 1.5～240 | |
| 3+1 | 1.5～240 | |
| 3+2，4+1 | 1.5～185 |

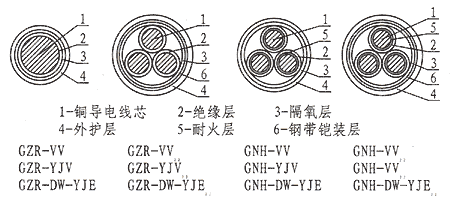

產品結構圖
舉例
耐火銅芯交聯聚乙烯絕緣聚氯乙烯護套、隔氧層電力電纜、固定敷設、額定電壓0.6/1KV、4芯、70mm表示為GNH-YJV 4×70
