視頻線+電梯電纜+鋼絲結構組合電纜

專業生產TVVB電梯電纜，EVVF電梯扁平電纜，射頻電纜+電梯電纜+鋼絲隨行電梯電纜
一、電梯電纜適用范圍 本產品適用于交流額定電壓300/500V（或450/750V）及以下電梯和升降機械設備等，作電源動力連接線用。
二、電梯電纜執行標準 GB/5023.6-1997及補充要求
三、電纜電纜使用特性 1、電梯電纜導體的長期允許工作溫度不超過70℃，敷設環境溫度應不低于0℃。
2、電梯電纜安裝自由懸掛長度不超過35m，移動速度不超過1.6m/s。
3、電梯電纜敷設安裝允許彎曲半徑應不小于電纜小邊的6倍。 四、電梯電纜型號、名稱

電梯電纜型號	電梯電纜名稱
227IEC71f（TVVB）	扁型聚氯乙烯護套電梯電纜和撓性連接用電纜

  五、電梯電纜規格范圍

電梯電纜規格 n/ mm2	電梯電纜絕緣厚度 mm	電梯電纜外徑mm	70℃時絕緣電阻最小值  MΩ/km
5×0.75	0.6	4.1×16.5	0.011
5×1.5	0.7	5.0×20.0	0.010
5×2.5	0.8	5.6×24.6	0.009
5×4	0.8	6.6×27.6	0.007
5×6	0.8	7.2×30.6	0.006
5×10	1.0	9.0×37.6	0.0056
5×16	1.0	10.2×43.0	0.0046
5×25	1.2	12.1×51.5	0.0044
6×0.75	0.6	4.1×17.8	0.011
6×1.5	0.7	5.0×22.0	0.010
6×2.5	0.8	5.6×26.7	0.009
6×4	0.8	6.6×30.3	0.007
6×6	0.8	7.2×33.9	0.006
6×10	1.0	9.0×42.3	0.0056
6×16	1.0	10.2×48.7	0.0046
6×25	1.2	12.1×58.9	0.0044
9×0.75	0.6	4.1×25.7	0.011
9×1.5	0.7	5.0×32.0	0.010
9×2.5	0.8	5.6×39.0	0.009
9×4	0.8	6.6×44.4	0.007
9×6	0.8	7.2×49.8	0.006
9×10	1.0	9.0×62.4	0.0056
9×16	1.0	10.2×71.8	0.0046
9×25	1.2	12.1×87.1	0.0044
12×0.75	0.6	4.1×32.6	0.011
12×1.5	0.7	5.0×41.0	0.010
12×2.5	0.8	5.6×49.8	0.009
12×4	0.8	6.6×57.0	0.007
12×6	0.8	7.2×64.2	0.006
12×10	1.0	9.0×81.0	0.0056
12×16	1.0	10.2×93.4	0.0046
12×25	1.2	12.1×113.8	0.0044
16×0.75	0.6	4.1×42.8	0.011
16×1.5	0.7	5.0×54.0	0.010
16×2.5	0.8	5.6×65.7	0.009
16×4	0.8	6.6×75.3	0.007
16×6	0.8	7.2×84.9	0.006
16×10	1.0	9.0×107.3	0.0056
16×16	1.0	10.2×123.7	0.0046
16×25	1.2	12.1×150.9	0.0044
18×0.75	0.6	4.1×47.4	0.011
18×1.5	0.7	5.0×60.0	0.010
18×2.5	0.8	5.6×72.9	0.009
18×4	0.8	6.6×83.7	0.007
18×6	0.8	7.2×94.5	0.006
18×10	1.0	9.0×119.7	0.0056
18×16	1.0	10.2×138.1	0.0046
18×25	1.2	12.1×168.7

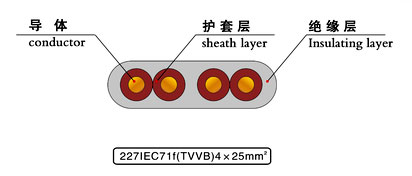

TVVB電梯扁平電纜結構圖

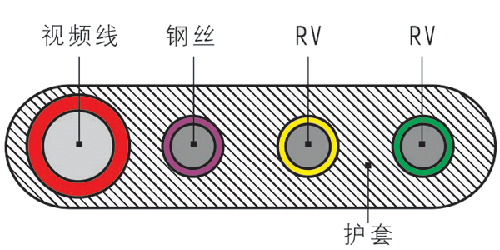

視頻線+電梯電纜+鋼絲結構圖
五、SYV+TVVB+2G電梯電纜安裝須知
1、電梯電纜專用視頻線應與電梯隨行電纜
電梯電纜-信號傳輸系統 電梯電纜系列執行標準：GB/T14864-1993
MIF-C-17F 電梯電纜的構造：
1、電梯電纜導體使用多股裸銅或鍍錫銅絲；
2、透明或發泡或氣也型PE絕緣；
3、依客戶要求得加上鋁箔；
4、依客戶要求單層或雙層、銅絲或鍍錫銅絲，編織隔離，85%屏蔽率；
5、PVC或非移動PVC外被。
電梯電纜的用途： 公共天線、視頻射頻、閉路電視監控系統、傳導系統及單向控制系統或是高頻率機器之接線或內部配線等
