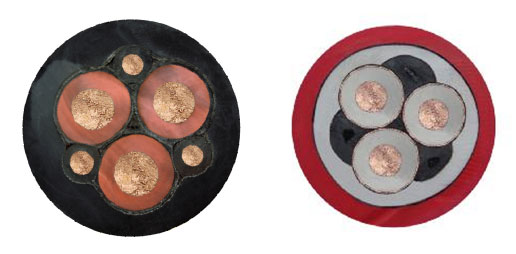

盾構機用電纜(露天礦用高壓耐寒橡套軟電纜)

盾構機用電纜(露天礦用高壓耐寒橡套軟電纜) 【簡介】盾構機用電纜(露天礦用高壓橡套軟電纜)產品用途: 1產品執行標準:《盾構機高壓橡套軟電纜》 2用途:本產品適用于額定電壓14/25kV及以下露天礦及地下掘進重型設備用乙丙橡皮絕 ...

當前欄目:盾構機電纜 瀏覽量:次 時間:2014-07-21 10:08:58


盾構機用電纜(露天礦用高壓橡套軟電纜)產品用途:

1  產品執行標準:《盾構機高壓橡套軟電纜》

2  用途: 本產品適用于額定電壓14/25kV及以下露天礦及地下掘進重型設備用乙丙橡皮絕緣氯丁橡皮護套高壓橡套軟電纜。

3  使用特性:

3.1電纜導體最高額定溫度為90℃。

3.2短路時(最長持續時間不超過5秒)電纜導體的最高溫度不超過250℃。

3.3電纜允許最低環境溫度:UGEFP型:—15℃;UGEFHP型:—33℃。

3.4電纜允許最小彎曲半徑:用于固定設備時為6D;以自由活動方式連接時為10D;用電纜盤收放時為12D;用轉向導輪時為15D(其中D為電纜直徑)。

4  型號及名稱:

型號

額定電壓(Uo/U)kV

名稱

UGEFP

3.6/6  6/6  6/10  8.7/10  8.7/15  12/20  14/25

盾構機用電纜(露天礦用高壓橡套軟電纜)

UGEFHP

3.6/6  6/6  6/10  8.7/10  8.7/15  12/20  14/25

盾構機用耐寒電纜(露天礦用高壓耐寒橡套軟電纜)

5  結構尺寸及技術參數:

表1 露天礦用高壓(耐寒)橡套軟電纜    3.6/6kV



芯數×標稱截面
mm2

電纜近似外徑
mm

20℃主線芯絕緣電阻
≥MΩ?km

電纜近似重量
kg/km

3×25+3×10

48.0-52.0

400

4245

3×35+3×10

51.0-56.0

360

4828

3×50+3×16

56.7-61.7

320

5670

3×70+3×16

61.2-66.2

280

7177

3×95+3×16

67.5-72.5

250

8337

3×120+3×25

70.7-75.7

230

9655

3×150+3×25

75.1-80.1

210

11661

3×185+3×35

81.2-86.2

190

13092

表2 露天礦用高壓(耐寒)橡套軟電纜  6/6KV   6/10kV

芯數×標稱截面
area mm2

 電纜近似外徑
mm

20℃主線芯絕緣電阻
≥MΩ?km

電纜近似重量
kg/km

3×10+1×10

48.9-52.9

550

3500

3×16+1×16

53.1-58.1

500

3834

3×25+3×10

49.7-54.7

450

4087

3×35+3×10

54.5-59.5

400

4979

3×50+3×16

58.4-63.4

350

5972

3×70+3×16

62.9-67.9

310

7134

3×95+3×16

69.2-74.2

280

8695

3×120+3×25

72.5-77.5

260

10096

3×150+3×25

78.6-83.6

230

11917

3×185+3×35

82.9-87.9

220

13721

表3 露天礦用高壓(耐寒)橡套軟電纜   8.7/10KV  8.7/15kV



芯數×標稱截面 mm2

電纜近似外徑
mm

20℃主線芯絕緣電阻
≥MΩ?km

電纜近似重量
kg/km

3×16+1×16

58.5-63.5

610

4648

3×25+3×10

56.2-61.2

550

5168

3×35+3×10

59.2-64.2

500

5861

3×50+3×16

63.1-68.1

440

7166

3×70+3×16

69.5-74.5

390

8771

3×95+3×16

74.0-79.0

350

10126

3×120+3×25

79.0-84.0

330

11827

3×150+3×25

83.3-88.3

300

13554

3×185+3×35

87.6-93.6

280

15489
