1 適用范圍

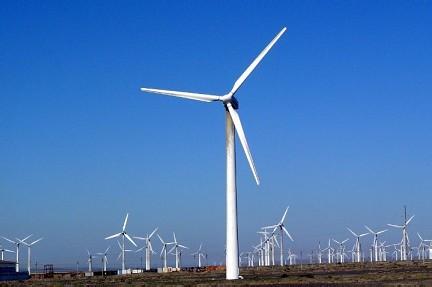

額定電壓1.8/3kV及以下風力發電用耐扭曲軟電纜適用于并網型風力發電機組的電力傳輸及電氣控制，特別適宜安裝于跨接機艙與塔筒之間需要承受頻繁扭曲要求的特殊部位，主要用于發電機定子繞組、轉子繞組至地面升壓變壓器間的電力傳輸。
2 執行標準
產品執行由國家電線電纜質量監督檢驗中心制定的技術規范TICW/01-2009《額定電壓1.8/3kV及以下風力發電用耐扭曲軟電纜》。
3 電纜型號、額定電壓及名稱見表1
表1 電纜型號、額定電壓及名稱
|
型號
|
額定電壓
|
名稱
|
|
FDEF-25（-40）
|
450/750V
|
銅芯乙丙橡皮絕緣氯丁橡皮護套風力發電用（耐寒）耐扭曲軟電纜
|
|
FDES-25（-40）
|
450/750V
|
銅芯乙丙橡皮絕緣熱塑彈性體護套風力發電用（耐寒）耐扭曲軟電纜
|
|
FDGG-40（-55）
|
0.6/1kV;
1.8/3kV
|
銅芯硅橡膠橡皮絕緣硅橡膠橡皮護套風力發電用耐寒（耐嚴寒）耐扭曲軟電纜
|
|
FDGU-40（-55）
|
0.6/1kV;
1.8/3kV
|
銅芯硅橡膠橡皮絕緣聚氨酯彈性體護套風力發電用耐寒（耐嚴寒）耐扭曲軟電纜
|
|
FDEU-40（-55）
|
0.6/1kV;
1.8/3kV
|
銅芯乙丙橡皮絕緣聚氨酯彈性體護套風力發電用耐寒（耐嚴寒）耐扭曲軟電纜
|
|
FDEG-40（-55）
|
0.6/1kV;
1.8/3kV
|
銅芯乙丙橡皮絕緣硅橡膠橡皮護套風力發電用耐寒（耐嚴寒）耐扭曲軟電纜
|
|
FDEH-25（-40）
|
0.6/1kV;
1.8/3kV
|
銅芯乙丙橡皮絕緣氯磺化聚乙烯橡皮護套風力發電用（耐寒）耐扭曲軟電纜
|
|
FDES-25(-40)
|
0.6/1kV;
1.8/3kV
|
銅芯乙丙橡皮絕緣熱塑彈性體護套風力發電用（耐寒）耐曲繞軟電纜
|
|
注：阻燃電纜在型號前加：ZC-
|
||
4 電纜規格見表2
表2 電纜規格
|
型號
|
額定電壓
|
芯數
|
標稱截面 mm2
|
|
FDEF-25（-40）
FDES-25（-40）
FDGG-40（-55）
FDGU-40（-55）
FDEU-40（-55）
FDEG-40（-55）
FDEH-25（-40）
FDES-25(-40)
|
450/750V
0.6/1kV
|
1
|
1.5～400
|
|
2
|
1～25
|
||
|
3
|
1～300
|
||
|
3+1
|
4～185
|
||
|
4
|
1～300
|
||
|
5
|
1～25
|
||
|
6～36
|
1.5～4
|
||
|
1.8/3kV
|
1
|
10～400
|
|
|
3
|
10～240
|
5 主要技術參數
5.1 成品電纜導體20℃時的直流電阻符合GB/T 3956中第5種銅導體的規定要求。
5.2 成品電纜的絕緣電阻符合表3的規定。
表3 絕緣電阻
|
額定電壓
|
電纜規格
|
20℃絕緣電阻
MΩ·km
|
工作溫度下絕緣電阻
MΩ·km
|
|
450/750V
0.6/1kV
|
35mm2及以下
|
150
|
0.15
|
|
50～150mm2
|
100
|
0.10
|
|
|
185～400mm2
|
80
|
0.08
|
|
|
1.8/3kV
|
35mm2及以下
|
250
|
0.25
|
|
50～150mm2
|
200
|
0.20
|
|
|
185～400mm2
|
150
|
0.15
|
5.3 成品電纜能夠經受表4規定的工頻電壓試驗5min不擊穿。
表4 成品耐壓試驗電壓
|
額定電壓
|
試驗電壓kV
|
|
450/750V
|
2.5
|
|
0.6/1kV
|
3.5
|
|
1.8/3kV
|
6.5
|
5.4 額定電壓450/750V成品電纜的絕緣線芯（10～15m長的成品電纜試樣）能夠經受環境溫度下2.5kV的浸水耐壓試驗5min不擊穿。
5.5 4h電壓試驗：額定電壓0.6/1kV和1.8/3kV成品電纜的絕緣線芯（10～15m長的成品電纜試樣）能夠經受環境溫度下，浸水至少1h、試驗電壓為4U0的工頻電壓試驗，電壓逐漸升高并持續4h，試驗過程中不發生擊穿現象。
5.6 沖擊電壓試驗：額定電壓1.8/3kV電纜進行沖擊電壓試驗。成品電纜（10～15m長的成品電纜試樣）在高于導體最高工作溫度5℃～10℃的試驗溫度下，按照GB/T 3048.13規定的試驗方法，經受峰值為40kV的沖擊電壓試驗。每根電纜絕緣線芯能夠承受正負極性各十次沖擊電壓試驗不擊穿。
5.7 成品電纜在23±5℃的環境溫度下能夠經受電纜總銅導體截面×15N（牛頓）砝碼重量，負重7×24小時的負重試驗。試驗后，電纜護套、絕緣表面無裂紋，電纜的導體直流電阻符合GB/T 3956標準的規定要求。
5.8 12m長的成品電纜在環境溫度條件下，能夠經受±1440°共計10000次的扭轉試驗；普通型、耐寒型和耐嚴寒型電纜分別在-25℃、-40℃和-55℃的低溫下，能夠經受±1440°共計2000次的低溫扭轉試驗。
注：順時針扭轉1440°，后再逆時針扭轉相同角度使電纜恢復到原始狀態，此后逆時針扭轉1440°后再順時針扭轉相同角度使電纜恢復到原始狀態，此為一個周期（一次）。
5.9 成品電纜能夠通過GB/T 19380.11-2008規定的單根燃燒試驗。阻燃電纜能夠通過GB/T 19380.31-2008規定的成束電纜燃燒試驗的相應要求。
6 電纜使用特性
6.1 電纜額定電壓U0/U分別為：450/750V、0.6/1kV、1.8/3kV。
6.2 電纜導體的長期允許工作溫度為：90℃。
6.3 電纜的最小彎曲半徑為電纜直徑的6倍。
6.4 電纜適應的最低環境溫度，普通型：-25℃，耐寒型：-40℃，耐嚴寒型：-55℃。
6.5 電纜的最大扭轉角度為180°/m。
6.6 電纜的阻燃性能為單根阻燃，特殊要求時可為成束阻燃。
