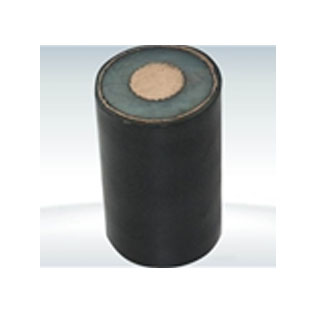

產品名稱：35KV高壓?jiǎn)涡倦娎|
型號：ZR-YJV
規格：1*630
電壓：26/35KV
摘要：35KV單芯電纜 結構參數 導體標稱 截面 mm 2 絕緣標稱 厚度 mm 鉛層厚度....
35KV單芯電纜結構參數

導體標稱 截面mm2	絕緣標稱 厚度mm	鉛層厚度 mm	外護套厚度   mm	電纜外徑 mm	電纜重量kg/km
					Cu	Al
240 300 400 500 630	19.0 18.5 17.5 17.0 16.5	3.0 3.0 3.0 3.0 3.0	4.5 4.5 4.5 4.5 4.5	81 82 83 86 88	13560 14400 15450 16640 18310	12080 12550 12980 13550 14410

導體標稱 截面mm2	導體交流電阻Ω/km ∴		電抗 ∴ Ω/km	電容 µF/km
	Cu	Al
240 300 400 500 630	0.0972 0.0780 0.0617 0.0491 0.0393	0.161 0.129 0.101 0.0790 0.0621	0.153 0.147 0.138 0.134 0.127	0.12 0.13 0.15 0.16 0.18

載流量（A）

導體標稱 截面mm2	土壤 …		土壤 ∴		空氣 …		空氣 ∴
	Cu	Al	Cu	Al	Cu	Al	Cu	Al
240 300 400 500 630	550 620 705 800 915	430 485 555 635 730	515 585 665 750 845	400 455 520 595 680	635 730 850 980 1130	495 565 665 770 890	590 680 785 900 1035	460 530 615 715 825

● 環境條件對電纜載流量的修正系數
土壤敷設
土壤溫度變化

土壤溫度℃	15	20	25	30	35	40	45
系      數	1.07	1.04	1.0	0.96	0.92	0.87	0.83

土壤熱阻變化

土壤熱阻 km/w	1.0	1.2	1.5	2.0	2.5	3.0	3.5
三芯電纜	1.0	0.943	0.877	0.792	0.736	0.675	0.641
單芯電纜	1.0	0.934	0.850	0.748	0.692	0.635	0.598

敷設深度m	3.6/6kV—26/35kV	48/63 kV、64/110 kV
0.50—0.70	1.04	1.05
0.71—0.90	1.00	1.02
0.91—1.10	0.98	1.00
1.11—1.40	0.96	0.97

間距 m	回     路    線
	2	3	4	5	6	8	10
接觸	0.79	0.69	0.63	0.58	0.55	0.50	0.46
0.07	0.85	0.75	0.68	0.64	0.60	0.56	0.53
0.25	0.87	0.79	0.75	0.72	0.69	0.66	0.64

●空氣敷設
◆空氣溫度變化

環境空氣溫度℃	20	25	30	35	40	45	50
系數	1.18	1.14	1.10	1.05	1.0	0.95	0.89

◆電纜敷設組間影響
電纜在下列布置情況下，回路周?chē)諝庾杂裳h(huán)，可不考慮影響載流量降低系數：
（I）回路水平方向凈距不小于2倍單根電纜外徑；
（II)回路垂直方向凈距不小于4倍單根電纜外徑；
（III）水平方向敷設回路數超過3個的情況。
