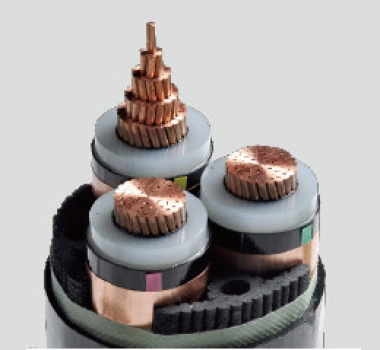

產品介紹：
高壓交聯電纜產品具有傳輸容量大，工作溫度，不受落差的限制，安裝敷設方便等特點，廣泛應用于工礦企業和城市電網中。高壓交聯電纜主要用于電力、建筑、工礦、冶金、交通等部門的動力、照明輸配電系統，由于聚乙烯是電絕緣性能最好的塑料，加上經過高分子交聯后成為熱固性材料，因此其電性能好，機械性能和耐熱性好。近二十年來，已成為中國中、高壓電纜的主導品種，產品適用于6——35KV的各個電壓級中它可分為：YJV-交聯聚乙稀絕緣聚氯乙烯護套電力電纜，YJV22-交聯聚乙烯絕緣鋼帶鎧裝高壓電纜，YJLV-交聯聚乙烯絕緣鋁芯鋼帶鎧裝高壓電纜。
執行標準：GB/T12706-2002
使用特性
· 工頻額定電壓U0/U為6kv/10kv～26/35kv。
· 電纜導體的最高允許工作溫度：90℃。
· 短路時（最長時間不超過5s）電纜導體的最高溫度不超過2500C。
· 電纜敷設時環境溫度應不低于00C。
· 電纜彎曲半徑：三芯電纜不小于電纜外徑15倍；單芯電纜不小于電纜外徑20倍。
電纜額定電壓的選擇
· 電纜的額定電壓應適合于電纜系統的運行狀況，用U0/U（Um）kv表示。
U0－電纜設計用的導體對地或金屬屏蔽之間的額定工頻電壓；
U－電纜設計用的導體間的額定工頻電壓；
Um－設備可承受的“最高系統電壓”的最大值。
產品參數
| 導體標稱截面 |
絕緣 厚度 |
護套 厚度 |
電纜近似外徑 | 電纜近似重量 |
20℃ 導體 |
電纜載流量 | 短路電流 | |||
|
直流 電阻 |
在空 氣中 |
直埋土壤中 | 導 體 | 屏蔽層 | ||||||
| 銅帶 | 銅絲 | |||||||||
| mm 2 | mm | mm | mm | kg/km | Ω/km | A | A | KA | KA | KA |
| 3×25 | 3.4 | 2.4 | 48 | 3190 | 0.727 | 120 | 125 | 3.69 | 2.958 | - |
| 3×35 | 3.4 | 2.5 | 50 | 3731 | 0.524 | 140 | 155 | 5.15 | 2.958 | - |
| 3×50 | 3.4 | 2.6 | 53 | 4396 | 0.387 | 165 | 180 | 7.31 | 2.958 | - |
| 3×70 | 3.4 | 2.7 | 57 | 5198 | 0.268 | 210 | 220 | 10.2 | 2.958 | - |
| 3×95 | 3.4 | 2.9 | 62 | 6350 | 0.193 | 355 | 265 | 13.8 | 2.958 | - |
| 3×120 | 3.4 | 3 | 65 | 7257 | 0.153 | 290 | 300 | 17.4 | 2.958 | - |
| 3×150 | 3.4 | 3.1 | 69 | 8383 | 0.124 | 330 | 340 | 21.7 | 2.958 | - |
| 3×185 | 3.4 | 3.2 | 72 | 9741 | 0.0991 | 375 | 380 | 26.7 | 2.958 | - |
| 3×240 | 3.4 | 3.3 | 78 | 11854 | 0.0754 | 435 | 435 | 34.6 | 3.301 | - |
| 3×300 | 3.4 | 3.4 | 84 | 14861 | 0.0601 | 495 | 485 | 43.1 | 3.301 | - |
YJV22銅芯鎧裝高壓交聯電纜 YJLV22鋁芯鎧裝高壓交聯電纜
|
電 壓 |
規 格 |
YJV22 |
YJLV22 |
電 壓 |
規 格 |
YJV22 |
YJLV22 |
|
8.7/15KV |
3×35 |
105 |
45 |
26/35KV |
3×35 |
|
|
|
8.7/15KV |
3×50 |
136 |
53 |
26/35KV |
3×50 |
196 |
115 |
|
8.7/15KV |
3×70 |
177 |
61 |
26/35KV |
3×70 |
242 |
133 |
|
8.7/15KV |
3×95 |
233 |
73 |
26/35KV |
3×95 |
293 |
145 |
|
8.7/15KV |
3×120 |
283 |
85 |
26/35KV |
3×120 |
341 |
155 |
|
8.7/15KV |
3×150 |
346 |
95 |
26/35KV |
3×150 |
408 |
170 |
|
8.7/15KV |
3×185 |
416 |
107 |
26/35KV |
3×185 |
478 |
188 |
|
8.7/15KV |
3×240 |
526 |
121 |
26/35KV |
3×240 |
594 |
208 |
|
8.7/15KV |
3×300 |
650 |
143 |
26/35KV |
3×300 |
732 |
242 |
|
8.7/15KV |
3×400 |
858 |
187 |
26/35KV |
3×400 |
935 |
276 |
