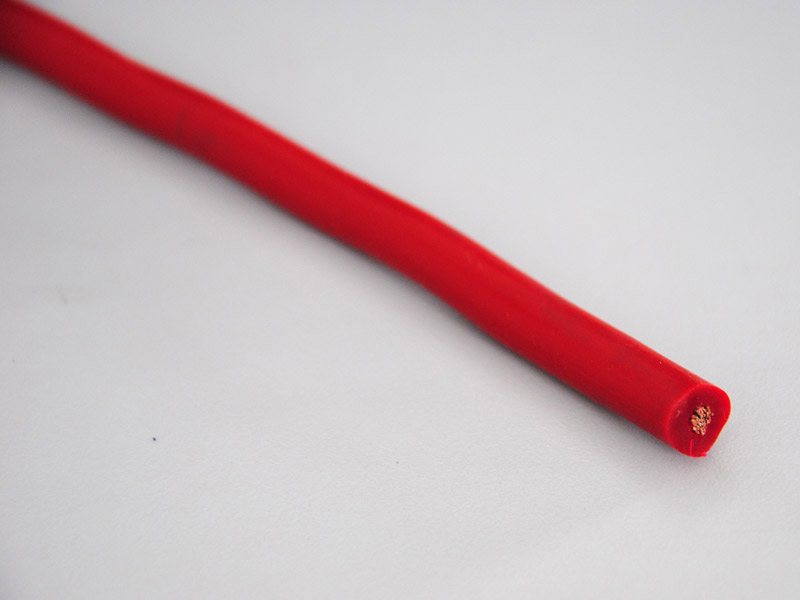

電纜名稱：AGG硅膠高壓線
電纜型號：AGG
電纜規格：2.5mm2
執行標準：Q/IRMV2-2008
產品特性：
1、額定電壓：交流1KV、3KV、6KV、 10KV、35KV
2、工作溫度：-60～+200℃
3、導 體：絞合鍍錫銅線
4、絕 緣：硅橡膠
5、顏 色：紅/黃/蘭/白/黑/黃綠/棕等
特點/用途：
　　 具有優良的高溫耐低溫性能，具有優良的電絕緣性能，優良的化學穩定性能，耐高電壓，耐老化，使用壽命長。且柔軟便于安裝。
　　 廣泛應用于照明燈具、家用電器、電熱電器、儀表儀器、電機引接線及電子、燈具、燃具等高溫環境。
交貨要求：
　　 按雙方合同協議商定，允許不小于10米的短段交貨。其數量應不超過交貨總長度的10%。
硅膠高壓線規格結構及技術參數：

電壓等級 KV	導體標稱截面 mm 2	導體結構	平均外徑 mm	20 ℃ 時導體電阻最大值 Ω /km	包裝長度 （ m ）
		根數 / 單線直徑
1KV	0.50	16/0.20	3.30	40.1	100
	0.75	24/0.20	3.60	26.7	100
	1.00	32/0.20	3.70	20.0	100
	1.50	48/0.20	4.00	13.7	100
	2.00	40/0.25	4.30	10.0	100
	2.50	49/0.25	4.40	8.21	100
	4.00	56/0.30	5.60	5.09	100
	6.00	84/0.30	6.60	3.39	100
	10.0	84/0.40	7.80	1.95	100
	16.0	126/0.40	9.00	1.24	100
	25.0.	196/0.40	11.20	0.795	100
	35.0	494/0.30	12.80	0.565	100
	50.0	396/0.40	15.0	0.393	100
	70.0	551/0.40	17.20	0.277	100
	95.0	760/0.40	19.80	0.210	100
	120.0	608/0.50	21.50	0.164	100
	150.0	760/0.50	23.40	0.132	100
	185.0	925/0.50	25.20	0.108	100



3KV	0.50	16/0.20	4.90	40.1	100
	0.75	24/0.20	5.20	26.7	100
	1.00	32/0.20	5.30	20.0	100
	1.50	48/0.20	6.00	13.7	100
	2.00	40/0.25	6.25	10.0	100
	2.50	49/0.25	6.80	8.21	100
	4.00	56/0.30	7.60	5.09	100
	6.00	84/0.30	8.80	3.39	100
	10.0	84/0.40	9.80	1.95	100
	16.0	126/0.40	11.40	1.24	100
	25.0	196/0.40	13.20	0.795	100



6KV	0.50	16/0.20	5.90	40.1	100
	0.75	24/0.20	6.20	26.7	100
	1.00	32/0.20	6.30	20.0	100
	1.50	48/0.20	7.20	13.7	100
	2.00	40/0.25	7.50	10.0	100
	2.50	49/0.25	8.00	8.21	100
	4.00	56/0.30	8.80	5.09	100
	6.00	84/0.30	10.0	3.39	100
	10.0	84/0.40	11.0	1.95	100
	16.0	126/0.40	12.80	1.24	100
	25.0	196/0.40	14.60	0.795	100
10KV	0.30	7/0.26	9.00	71.2	100
	0.50	16/0.20	9.00	40.1	100
	0.75	24/0.20	9.00	26.7	100
	1.00	32/0.20	9.00	20.0	100
	1.50	30/0.25	9.00	13.7	100
	2.00	40/0.25	10.0	10.0	100
	2.50	49/0.25	10.0	8.21	100
	4.00	56/0.30	10.0	5.09	100
	6.00	84/0.30	11.0	3.39	100
	10.0	84/0.40	12.0	1.95	100
	16.0	126/0.40	13.80	1.24	100
	25.0	196/0.40	15.60	0.795	100
35KV	4.00	56/0.30	18.0	5.09	100
	6.00	84/0.30	18.0	3.39	100
	10.0	84/0.40	19.0	1.95	100
	16.0	126/0.40	20.0	1.24	100
	25.0	196/0.40	21.0	0.795	100
	35.0	494/0.30	23.0	0.565	100
	50.0	396/0.40	25.0	0.393	100
	70.0	551/0.40	27.0	0.277	100
	95.0	760/0.40	29.0	0.210	100
