皺紋鋁管支撐空心擴徑母線

1 產品簡介
該產品是硬鋁線、高強度鋁合金線、耐熱鋁合金線、鍍鋅鋼線及一般用途鋼絲中一種或兩種單線絞制在皺紋鋁管上形成的一種導線。其采用皺紋鋁管作支撐，代替了原有的鍍鋅鋼帶軟管，具有以下特點：
------其擴大直徑效果好，結構穩定，并且中間無接頭，增強了徑向耐壓性和柔軟性。
------重量輕、耐腐蝕。
------可大大減少超高壓輸電線路的電暈影響，降低損耗，減小對無線電的干擾。
------傳輸容量大、機械強度高。
------可以簡化連接工具、節省材料、便于施工、運行安全可靠、維護工作量小。

規格范圍：600mm²～1600mm²

2 用途
廣泛用于電廠、變電站，尤其適用于2000m以上或更高海拔地區電站、變電所用母線。

3 型號及名稱

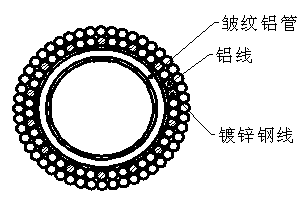

4 典型結構示意圖

 5  執行標準：Q/ZS 5-2008《皺紋鋁管支撐空心擴徑母線》
