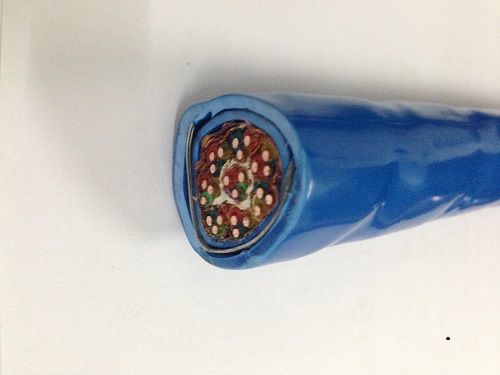

圖片為本質安全電路用鎧裝計算機屏蔽電纜
本質安全電路用計算機電纜具有低壓電容和低電感，并具有良好屏蔽性能和抗干擾性能，因而防爆性能優于一般計算機電纜和控制電纜．它適用于有防爆要求場合的集散系統和自動化檢測控制等電路中作傳輸線．
【詳細說明】
產品名稱:
本安型計算機屏蔽電纜
產品說明:
本質安全電路用計算機電纜
本質安全電路用計算機電纜具有低壓電容和低電感，并具有良好屏蔽性能和抗干擾性能，因而防爆性能優于一般計算機電纜和控制電纜．它適用于有防爆要求場合的集散系統和自動化檢測控制等電路中作傳輸線．
使用特性：
額定電壓：U0/U:300/500V.
最高工作溫度:聚乙烯絕緣不超過70℃,交聯聚乙烯絕緣不超過90℃,輻照交聯聚乙烯絕緣不超過105℃。
最低環境溫度:固定敷設-40℃,非固定敷設-15℃。
最小彎曲半徑:無鎧裝電纜應不小于電纜外徑的6倍;有鎧裝電纜應不小于電纜外徑的12倍℃。
額定電壓：U0/U:300/500V.
最高工作溫度:聚乙烯絕緣不超過70℃,交聯聚乙烯絕緣不超過90℃,輻照交聯聚乙烯絕緣不超過105℃。
最低環境溫度:固定敷設-40℃,非固定敷設-15℃。
最小彎曲半徑:無鎧裝電纜應不小于電纜外徑的6倍;有鎧裝電纜應不小于電纜外徑的12倍℃。
主要技術指標：見表1：
|
性能
|
單位
|
技術指標
|
|||
|
聚乙烯絕緣
|
交聯聚乙烯絕緣
|
輻照交聯聚乙烯絕緣
|
|||
|
20℃絕緣電阻
|
MΩ.km
|
≥5000
|
≥50000
|
≥50000
|
|
|
電容不平衡（1KHz）
|
Pf/m
|
≤1
|
≤0.5
|
≤0.5
|
|
|
電感電阻比
|
0.75mm2
1.0mm2 1.5mm2 |
µH/Ω
|
≤20
≤25 ≤35 |
≤5
≤5 ≤5 |
≤5
≤5 ≤5 |
|
分布電感（1KHz）
|
µH/m
|
≤0.6
|
≤0.2
|
≤0.2
|
|
|
抗外磁干擾（400A/m）
|
mV
|
≤5
|
≤1
|
≤1
|
|
|
抗靜電感應（20KV）
|
mV
|
≤80
|
≤20
|
≤20
|
|
|
抗射頻干擾（120db）在20-200MHz頻帶內透入
|
dB
|
≤60
|
≤10
|
≤10
|
|
|
試驗電壓
|
V/1min
|
1000
|
1000
|
1000
|
|
規格型號與名稱:
|
序號
|
型號
|
名稱
|
|
1
|
DJYPY-ia
|
本安電路用銅芯聚乙烯絕緣對絞銅絲編織屏蔽聚乙烯護套計算機電纜
|
|
2
|
DJYPY22-ia
|
本安電路用銅芯聚乙烯絕緣對絞銅絲編織屏蔽鋼帶鎧裝聚乙烯護套計算機電纜
|
|
3
|
DJYPY32-ia
|
本安電路用銅芯聚乙烯絕緣對絞銅絲編織屏蔽細鋼絲鎧裝聚乙烯護套計算機電纜
|
|
4
|
DJYPYP-ia
|
本安電路用銅芯聚乙烯絕緣對絞銅絲編織屏蔽銅絲編織總屏蔽聚乙烯護套計算機電纜
|
|
5
|
DJYP2Y-ia
|
本安電路用銅芯聚乙烯絕緣對絞銅帶屏蔽聚乙烯護套計算機電纜
|
|
6
|
DJYP2YP2-ia
|
本安電路用銅芯聚乙烯絕緣對絞銅帶屏蔽銅帶繞包總屏蔽聚乙烯護套計算機電纜
|
|
7
|
DJYP3Y-ia
|
本安電路用銅芯聚乙烯絕緣對絞鋁箔／塑料薄膜復合帶屏蔽聚乙烯護套計算機電纜
|
|
8
|
DJYP3YP3-ia
|
本安電路用銅芯聚乙烯絕緣對絞鋁箔／塑料薄膜復合帶屏蔽鋁箔／塑料薄膜復合總屏蔽聚乙烯護套計算機電纜
|
|
9
|
DJYP3YA53-ia
|
本安電路用銅芯聚乙烯絕緣對絞鋁箔／塑料薄膜復合帶屏蔽涂塑鋁帶粘結總屏蔽單層鋼帶扎紋縱包鎧裝聚乙烯護套計算機電纜
|
|
10
|
DJYJPY-ia
|
本安電路用銅芯交聯聚乙烯絕緣對絞銅絲編織屏蔽聚乙烯護套計算機電纜
|
|
11
|
DJYJPY22-ia
|
本安電路用銅芯交聯聚乙烯絕緣對絞銅絲編織屏蔽鋼帶鎧裝聚乙烯護套計算機電纜
|
|
12
|
DJYJPY32-ia
|
本安電路用銅芯交聯聚乙烯絕緣對絞銅絲編織屏蔽細鋼絲鎧裝聚乙烯護套計算機電纜
|
|
13
|
DJYJPYP-ia
|
本安電路用銅芯交聯聚乙烯絕緣對絞銅絲編織屏蔽銅絲編織屏蔽聚乙烯護套計算機電纜
|
|
14
|
DJYJP2Y-ia
|
本安電路用銅芯交聯聚乙烯絕緣對絞銅帶屏蔽聚乙烯護套計算機電纜
|
|
15
|
DJYJP2YP2-ia
|
本安電路用銅芯交聯聚乙烯絕緣對絞銅帶屏蔽銅帶繞包總屏蔽聚乙烯護套計算機電纜
|
|
16
|
DJYJP3Y-ia
|
本安電路用銅芯交聯聚乙烯絕緣對絞鋁箔／塑料薄膜復合帶屏蔽聚乙烯護套計算機電纜
|
|
17
|
DJYJP3YA53-ia
|
本安電路用銅芯交聯聚乙烯絕緣對絞鋁箔／塑料薄膜復合帶屏蔽涂塑鋁帶粘結總屏蔽單層鋼帶扎紋縱包鎧裝聚乙烯護套計算機電纜
|
|
18
|
DJFYJPY-ia
|
本安電路用銅芯輻照交聯聚乙烯絕緣對絞銅絲編織屏蔽聚乙烯護套計算機電纜
|
|
19
|
DJFYJPY22-ia
|
本安電路用銅芯輻照交聯聚乙烯絕緣對絞銅絲編織屏蔽鋼帶鎧裝聚乙烯護套計算機電纜
|
|
20
|
DJFYJPY32-ia
|
本安電路用銅芯輻照交聯聚乙烯絕緣對絞銅絲編織屏蔽細鋼絲鎧裝聚乙烯護套計算機電纜
|
|
21
|
DJFYJPYP-ia
|
本安電路用銅芯輻照交聯聚乙烯絕緣對絞銅絲編織屏蔽銅絲編織總屏蔽聚乙烯護套計算機電纜
|
|
22
|
DJFYJP2Y-ia
|
本安電路用銅芯輻照交聯聚乙烯絕緣對絞銅帶屏蔽聚乙烯護套計算機電纜
|
|
23
|
DJFYJP2YP2-ia
|
本安電路用銅芯輻照交聯聚乙烯絕緣對絞銅帶屏蔽銅帶繞包總屏蔽聚乙烯護套計算機電纜
|
|
24
|
DJFYJP2Y-ia
|
本安電路用銅芯輻照交聯聚乙烯絕緣對絞鋁箔／塑料薄膜復合帶屏蔽聚乙烯護套計算機電纜
|
|
25
|
DJFYJP3YP3-ia
|
本安電路用銅芯輻照交聯聚乙烯絕緣對絞鋁箔／塑料薄膜復合帶屏蔽鋁箔/塑料薄膜復合帶總屏蔽聚乙烯護套計算機電纜
|
|
26
|
DJFYJP3YA53-ia
|
本安電路用銅芯輻照交聯聚乙烯絕緣對絞鋁箔／塑料薄膜復合帶屏蔽涂塑鋁帶粘結總屏蔽單層鋼帶扎紋縱包鎧裝聚乙烯護套計算機電纜
|
型號說明：
|
序號
|
項目
|
代號
|
說明
|
|
1
|
系列代號
|
DJ
La |
電子計算機和電動儀表用
本質安全電路 |
|
2
|
絕緣材料
|
Y
YJ FYJ |
聚乙烯PE
交聯聚乙烯XLPE 輻照交聯聚乙烯 |
|
3
|
屏蔽材料
|
P
P2 P3 A |
銅絲編織
銅帶 鋁箔/塑料薄膜復合膜 涂塑鋁帶粘結屏蔽涂塑鋁帶粘結屏蔽 |
|
4
|
護套材料
|
Y
|
聚乙烯PE
|
|
5
|
鎧裝材料
|
22
32 53 |
鋼帶鎧裝
鋼絲鎧裝 單層鋼帶扎紋縱包鎧裝 |
|
6
|
規格
|
|
填寫對數（單元芯數導體截面）
對數N:1、2、3、……61 單元芯數 N：2、3： 導體截面 S：0.75、1.0、1.5（mm2） |
