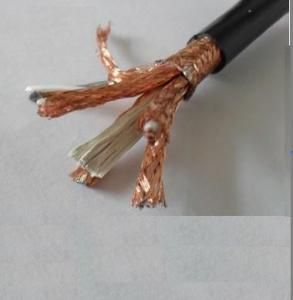

IA-DJYPVP本安型計算機電纜詳細參數：
1、導體材質：軟銅導體
2、絕緣材料：聚乙烯絕緣
3、對屏蔽材料：銅塑復合帶繞包分屏
4、總屏蔽材料：銅塑復合帶繞包總屏
5、鎧裝材料：無
6、護套材料：藍色聚氯乙烯護套
IA-DJYPVP本安型計算機電纜生產執行標準：
Q/TK.J.04.030-2004參照采用英國B(niǎo)S5308標準。
IA-DJYPVP本安型計算機電纜使用特性
1、交流額定電壓U0/U：300/500V；電纜導體長期允許最高工作溫度：聚氯乙烯絕緣分70℃、105 ℃兩種；聚乙烯絕緣為70℃；交聯聚乙烯絕緣為90℃（絕緣交聯類型可分為硅烷交聯和輻照交聯）。
2、最低環境溫度：固定敷設-40 ℃；非固定敷設-15 ℃。安裝敷設時環境溫度：不低于 0℃。
3 、電纜允許最小彎曲半徑：金屬帶繞包屏蔽或鋼絲、鋼帶鎧裝電纜不小于電纜外徑的12倍；非鎧裝軟電纜或編織屏蔽電纜不小于電纜外徑的6 倍。
4、導體類型及電阻：如下
| 導體標稱截面 | 導體根數/單絲直徑mm | 導體根數/單絲直徑mm | 導體根數/單絲直徑mm | 20℃時導體直流電阻Ω/km | 20℃時導體直流電阻Ω/km |
| mm2 | A | B | R | A、B | R |
| 0.5 | 1/0.80 | 7/0.30 | 16/0.20 | ≤ 36.0 | ≤ 39.0 |
| 0.75 | 1/0.97 | 7/0.37 | 24/0.20 | ≤ 24.5 | ≤ 26.0 |
| 1 | 1/1.13 | 7/0.43 | 32/0.20 | ≤18.1 | ≤19.5 |
| 1.5 | 1/1.38 | 7/0.52 | 30/0.25 | ≤12.1 | ≤13.3 |
| 2.5 | 1/1.78 | 7/0.68 | 49/0.25 | ≤ 7. 41 | ≤ 7. 9 8 |
IA-DJYPVP本安型計算機電纜規格
| (2對規格) | (3對規格) | ||||
| 1×2×0.5 | 4×2×1.0 | 8×2×1.5 | 1×3×0.5 | 4×3×0.75 | 8×3×1.5 |
| 1×2×0.75 | 4×2×1.5 | 8×2×2.5 | 1×3×0.75 | 4×3×1.0 | 8×3×2.5 |
| 1×2×1.0 | 4×2×2.5 | 10×2×0.5 | 1×3×1.0 | 4×3×1.5 | 10×3×0.5 |
| 1×2×1.5 | 5×2×0.5 | 10×2×0.75 | 1×3×1.5 | 4×3×2.5 | 10×3×0.75 |
| 1×2×2.5 | 5×2×0.75 | 10×2×1.0 | 1×3×2.5 | 5×3×0.5 | 10×3×1.0 |
| 2×2×0.5 | 5×2×1.0 | 10×2×1.5 | 2×3×0.5 | 5×3×0.75 | 10×3×1.5 |
| 2×2×0.75 | 5×2×1.5 | 10×2×2.5 | 2×3×0.75 | 5×3×1.0 | 10×3×2.5 |
| 2×2×1.0 | 5×2×2.5 | 12×2×0.5 | 2×3×1.0 | 5×3×1.5 | 12×3×0.5 |
| 2×2×1.5 | 6) 7×2×0.5 | 12×2×0.75 | 2×3×1.5 | 5×3×2.5 | 12×3×0.75 |
| 2×2×2.5 | 6) 7×2×0.75 | 12×2×1.0 | 2×3×2.5 | (6) 7×3×0.5 | 12×3×1.0 |
| 3×2×0.5 | 6) 7×2×1.0 | 12×2×1.5 | 3×3×0.5 | 6) 7×3×0.75 | 12×3×1.5 |
| 3×2×0.75 | 6) 7×2×1.5 | 12×2×2.5 | 3×3×0.75 | (6) 7×3×1.0 | 12×3×2.5 |
| 3×2×1.0 | 6) 7×2×2.5 | 14×2×0.5 | 3×3×1.0 | (6) 7×3×1.5 | 14×3×0.5 |
| 3×2×1.5 | 8×2×0.5 | 14×2×0.75 | 3×3×1.5 | (6) 7×3×2.5 | 14×3×0.75 |
| 3×2×2.5 | 8×2×0.75 | 14×2×1.0 | 3×3×2.5 | 8×3×0.5 | 14×3×1.0 |
| 4×2×0.5 | 8×2×1.0 | 14×2×1.5 | 4×3×0.5 | 8×3×0.75 | 14×3×1.5 |
| 4×2×0.75 | 18)19×2×0.5 | 14×2×2.5 | 14×3×2.5 | 8×3×1.0 | 24×3×0.5 |
| 16×2×0.5 | 18)19×2×0.75 | 24×2×0.5 | 16×3×0.5 | 8)19×3×0.5 | 24×3×0.75 |
| 16×2×0.75 | (18)19×2×1.0 | 24×2×0.75 | 16×3×0.75 | 8)19×3×0.75 | 24×3×1.0 |
| 16×2×1.0 | (18)19×2×1.5 | 24×2×1.0 | 16×3×1.0 | 8)19×3×1.0 | 24×3×1.5 |
| 16×2×1.5 | 18)19×2×2.5 | 24×2×1.5 | 16×3×1.5 | 8)19×3×1.5 | 24×3×2.5 |
| 16×2×2.5 | 24×2×2.5 | 16×3×2.5 | 8)19×3×2.5 |
