煤礦用阻燃通信電纜（原煤礦用電話通信電纜）
產品用途：產品適用于煤礦井下無線通信系統、電話通信干線、配線和用戶線路。 執行標準：MT 818.14-1999、Q/YZRC002-2009
礦用電纜型號和名稱及使用范圍：

型號	名 稱	使 用 范 圍
MHYV	煤礦用聚乙烯絕緣聚氯乙烯護套通信電纜	用于平巷、斜巷及機電硐室
MHJYV	煤礦用加強型線芯聚乙烯絕緣聚氯乙烯護套通信電纜	用于機械損傷較高的平巷和斜巷
MHYBV	煤礦用聚乙烯絕緣鍍鋅鋼絲編織鎧裝聚氯乙烯護套通信電纜	用于機械沖擊較高的平巷和斜巷
MHYAV	煤礦用聚乙烯絕緣鋁-聚乙烯粘護層聚氯乙烯護套通信電纜	用于較潮濕的斜井和平巷
MHYA32	煤礦用聚乙烯絕緣鋁-聚乙烯粘結護層鋼絲鎧裝聚氯乙烯護套通信電纜	用于豎井或斜井

煤礦用阻燃通信電纜產品規格：

型 號	規  格	導體結構（根/直徑）mm
MHYV	1x2、2x2、1x4、5x2	7/0.28
MHJYV	1x2、2x2	4/0.28銅線+3/0.28鋼線 4/0.28
MHYBV	5x2、10x2、20x2	1/0.8
MHYAV	20x2、30x2、50x2
MHYA32	30x2、50x2、80x2、100x2

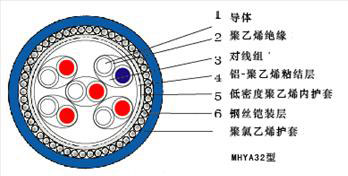

電纜結構示意圖： 產品使用特性：

電纜長期允許工作溫度	-40℃～+50℃
電纜敷設溫度	≥-10℃
+25℃時環境相對濕度	≤95%
電纜的最小彎曲半徑	MHYBV、MHYAV、及MHYA32型電纜為電纜外徑的15倍，其它型號為外徑的10倍

產品主要技術性能： 1、電纜導體直流電阻及固有衰減

型 號	20℃時導體直流電阻≤Ω/km	固有衰減（800Hz）≤（dB/km）
MHYV	45	1.10
MHJYV	73	1.30
MHYBV MHYAV MHYA32	36.7	0.95

2、產品其它主要技術性能：

序 號	項目	技術性能
1	+20℃線芯直流電阻（≤Ω/Km）	見上表
2	電纜固有衰減（≤dB/Km）	見上表
3	+20℃絕緣電阻（≥MΩ Km）	3000
4	lmin工頻交流電壓試驗	1500V不擊穿（50Hz）
5	遠端串音衰減（≥dB/500）	70（800Hz）
6	電感（≤μH/Km）	800（800Hz）
7	電纜工作電容（≤μF/Km）	0.06（800Hz）
8	工作對直流電阻差（≤%環阻）	2
9	單根垂直燃燒試驗	MT386
10	成束燃燒試驗	符合GB/T18380標準中B類成束燃燒試驗要求
