煤礦用阻燃射頻同軸電纜
產品用途：產品適用于煤礦井下無線電通訊設備和采用類似技術的電子裝置的有關無線電子設備中傳輸射頻信號。
執行標準：Q/YZRC004-2009。
煤礦用阻燃射頻同軸電纜型號規格及尺寸范圍：

型 號	內導體(根數/直徑mm)	標稱絕緣外徑mm	標稱電纜外徑mm
MSYV-50-2-1	7/0.16	1.5	2.8
MSYV-50-2-41	1/0.68	2.2	4.0
MSYV-50-3-1	7/0.32	2.95	5.0
MSYV-50-3-41	1/0.9	2.95	5.8
MSYV-50-5-1	1/1.4	4.8	7.2
MSYV-50-5-3	1/1.4	4.8	7.2
MSYV-50-7-1	7/0.76	7.3	10.3
MSYV-50-7-2	7/0.76	7.3	10.5
MSYV-50-9-41	7/0.95	9.0	12.2
MSYV-50-12-1	7/1.15	11.5	15.0
MSYV-75-2	7/0.08	1.5	2.9
MSYV-75-3-41	7/0.17	3.0	5.0
MSYV-75-5-41	1/0.75	4.8	7.2
MSYV-75-5-42	1/0.75	4.8	7.9
MSYV-75-7-1	7/0.40	7.3	10.3
MSYV-75-7-41	7/0.40	7.3	11.0
MSYV-75-9-41	1/1.37	9.0	12.2
MSYV-75-12-2	7/0.64	11.5	15.0
MSYV-75-15-41	7/0.82	15.0	19.0
MSYV-100-7	1/0.6	7.3	10.2

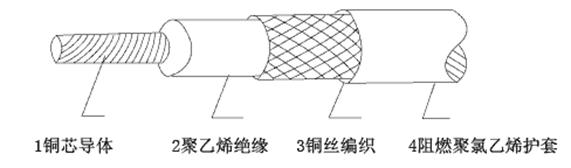

  電纜結構示意圖：
產品使用特性：

電纜導體最高工作溫度	70℃
最低環境溫度	固定敷設為-40℃非固定敷設為-15℃
+40℃環境相對濕度	≤98%
電纜的最小彎曲半徑	電纜外徑的5倍(在室內);電纜外徑的10倍(在室外)

產品主要技術性能：

型 號	標稱特性阻抗(Ω)	衰減常數		額定電容 (PF/m)	試驗電壓 (KV)	絕緣電阻 (≥MΩ·Km)
		頻率(MHz)	衰減(≤db/m)
MSYV-50-2-1	50	200	0.45	100	2.0	5000
MSYV-50-2-41			0.31		3.0
MSYV-50-3-1			0.24		4.0
MSYV-50-3-41			0.22		4.2
MSYV-50-5-1			0.15		6.5
MSYV-50-5-3			0.15		6.5
MSYV-50-7-1			0.11		10.0
MSYV-50-7-2			0.11		10.0
MSYV-50-9-41			0.095		12.0
MSYV-50-12-1			0.080		15.0
MSYV-75-2	75		0.579	67	1.5
MSYV-75-3-41			0.28		2.0
MSYV-75-5-41			0.15		5.5
MSYV-75-5-42			0.15		5.5
MSYV-75-7-1			0.12		8.0
MSYV-75-7-41			0.12		8.0
MSYV-75-9-41			0.088		10.0
MSYV-75-12-2			0.088		12.5
MSYV-75-15-41			0.066		16.0
MSYV-100-7	100		0.147	57	5.0

產品其它主要技術性能 ：

單根垂直燃燒試驗	MT386
成束燃燒試驗	符合GB/T 18380.3標準中B類中成束試驗要求
