煤礦用阻燃通信電纜
簡介：本產品按MT/T818.14-1999標準要求制造供貨，共有五個型號（品種）供井下不同環境要求的巷道選用。
煤礦用阻燃電纜型號：MHYV、MHJYV、MHYBV、MHYAV、MHYAV32。
使用條件：
1）電纜導體的長期允許工作溫度-40~+50℃；月平均最大相對濕度為95%（+25℃時）。
2）電纜允許敷設與安裝的溫度應不低于-10℃。
3）電纜嘴角彎曲半徑：MHYV及MHJYV型電纜為電纜外徑的10倍；其他型號為外徑的15倍。

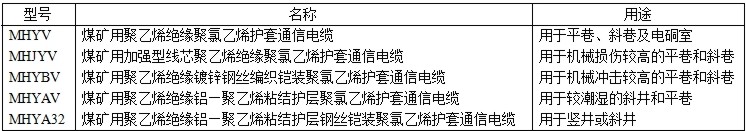

型號、名稱及用途：見表1.
                                                              表1

注：型號含義，MH-煤礦用阻燃型通信系列電纜系列代號；Y-聚乙烯；V-聚氯乙烯；J-加強線芯；B-編織鎧裝；A-鋁/塑粘結護層；32-細鋼絲鎧裝PVC外被護套數碼字代號。
各型電纜制造規格：見表2.
                                                          表2

產品供、訂貨時，型號、規格的書寫方法舉例：
具有30個對絞線芯的煤礦用聚乙烯絕緣鋁-聚乙烯粘結護層鋼絲鎧裝聚氯乙烯護套通信電纜，表示為MHYA32 30×2    MT/Y818.14-1999

技術要求：

 表3


 1）導體：
         ①MHYV型電纜采用鍍錫軟圓銅線絞合導體；MHJYV型電纜采用鍍錫軟圓銅線與鍍鋅鋼線混絞導體；其他型號電纜采用軟圓銅線。軟圓銅線應符合GB/T3953的規定；鍍錫軟圓銅線應符合GB/T4910的規定。
      ②電纜導體在20℃時的直流電阻和固有衰減，應符合表3要求。
2）絕緣：
      ①絕緣采用低密度聚乙烯電纜料；各型電纜的線芯絕緣厚度等，應符合各型電纜規格、結構尺寸的組合要求，見表4~表8.

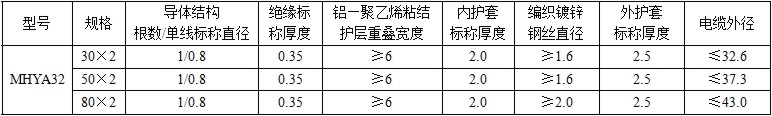

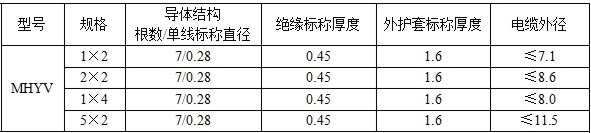

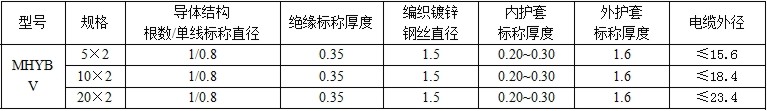

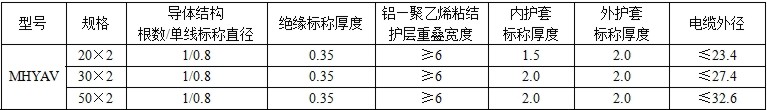

                                                表4                               （單位：mm）

                                                    表5                              （單位：mm）


                                                     表6                                （單位：mm）


                                                               表7                         （單位：mm）


                                                            表8                            （單位：mm）

②電纜絕緣線芯在20℃時的絕緣電阻應不小于3000MΩ·km。
③乃交流電壓性能：電纜絕緣線芯間及絕緣線芯與屏蔽間應能經受歷時1min、1.5kV交流電壓的試驗，不允許有擊穿和閃絡(luò )現象。
④電纜在500m長度上任意兩對線芯間的遠端串音衰減應不小于70dB。
⑤電纜在1km長度上每根線芯的電感應不大于800μH。
⑥電纜應能經受低溫-10℃、高溫（100±2）℃條件下的卷繞、彎曲、沖擊、拉伸試驗，性能指標要求和試驗方法，按MT/T818.14中各相應條款規定。
⑦耐濕熱性能：
電纜應經受濕熱試驗。高溫溫度為+40℃，周期6d。試驗后應立即檢查，其絕緣電阻應不小于100MΩ·km，線間耐工頻電壓1.5kV，1min不擊穿，且電纜表面無皺紋、氣孔、裂紋。
⑧電纜的密封性能：從電纜一端充入壓力不小于30N/cm2的干燥空氣或氮氣，直到電纜另一端的氣壓表上讀數不低于10N/cm2為止。電纜充氣后的2h內，氣壓表上的讀數不應降低。
⑨阻燃性能：電纜阻燃性能應達到MT386標準中5.3、5.4規定的試驗要求。
⑩其他電氣、機械物理性能要求和試驗方法，均按MT/T818.14的相應規定。

交貨要求：MHYA32井筒電纜按用戶要求的長度交貨；規格為1×2、2×2、1×4的電纜交貨長度應不小于200m；其他規格的電纜交貨長度不小于100m。短段不小于50m的電纜不得超過交貨量的10%。長度計量誤差應不大于±0.5%。用戶對供貨長度有特殊要求時，可根據協議交貨。成卷包裝的電纜重量，每卷不超過50kg。
