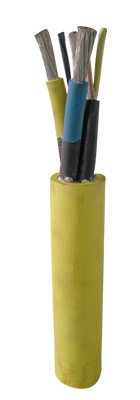

煤礦用移動金屬屏蔽監視型軟電纜
執行標準：GB12972.6-91 MT818.6-1999
產品應用：本產品適用于煤礦井下移動變壓器及類似設備用銅芯橡皮絕緣金屬屏蔽監視型軟電纜

移動金屬屏蔽監視型軟電纜特性
1、額定電壓U0/U分別為3.6/6kv和6/10kv。
2、電纜導體的長期允許工作溫度為90℃。
3、電纜的最小彎曲半徑為電纜直徑的6倍。
4、電纜的地線芯必須良好接地。

電纜型號

型號	名稱	用途
UYPTJ MYPTJ-0.36/6	煤礦用移動金屬屏蔽監視型橡套軟電纜	額定電壓為3.6/6kv各種井下移動采煤機設備的電源連接
UYPTJE MYPTJE-0.36/6	煤礦用移動金屬屏蔽監視型彈性體橡套軟電纜
MYPTJ-6/10	煤礦用移動金屬屏蔽監視型橡套軟電纜	額定電壓為6/10kv各種井下移動采煤機設備的電源連接



電纜規格

芯數×標稱截面mm2			標稱厚度mm			電纜外徑mm
動力線芯	地線芯	監視線芯	動力線芯絕緣	內護套1）	外護套	UYPTJ MYPTJ-0.36/6 UYPTJE MYPTJE-0.36/6
3×25	3×16/3	3×2.5	4.0	2.5	5.5	57.5-63.0
3×35	3×16/3	3×2.5	4.0	2.5	5.5	62.5-68.6
3×50	3×25/3	3×2.5	4.0	2.5	5.5	64.9-71.4
1）內護套計算厚度不作考核。

芯數×標稱截面mm2			標稱厚度mm			電纜外徑mm
動力線芯	地線芯	監視線芯	動力線芯絕緣	內護套1）	外護套	UYPTJ MYPTJ-6/10 UYPTJE MYPTJE-6/10
3×25	3×16/3	3×2.5	5.0	2.5	5.5	69.6-78.7
3×35	3×16/3	3×2.5	5.0	2.5	5.5	73.4-83.2
3×50	3×25/3	3×2.5	5.0	2.5	5.5	75.8-84.5
3×70	3×35/3	3×2.5	5.0	2.5	5.5	80.3-89.1
3×95	3×50/3	3×2.5	5.0	2.5	5.5	85.1-93.8
3×120	3×50/3	3×2.5	5.0	2.5	5.5	87.3-96.0
