MVV22,MVV32,MVV42煤礦用聚氯乙烯絕緣鎧裝電力電纜

產品用途：產品適用于煤礦井下額定電壓10KV及以下固定敷設用、作為煤礦井下電力的傳輸。
執行標準：MT818.12-1999。
使用條件：電纜導體的最高額定溫度為70℃，敷設電纜時的環境溫度不低于0℃，電纜允許最小彎曲半徑為15（D+d）±5%。
礦用鎧裝電力電纜型號及名稱：

型號	名稱
MVV	煤礦用聚氯乙烯絕緣聚氯乙烯護套電力電纜（非鎧裝電纜）
MVV22	煤礦用聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜
MVV32	煤礦用聚氯乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜
MVV42	煤礦用聚氯乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套電力電纜

礦用電力鎧裝電纜規格型號：

型 號	芯數	額定電壓（kV）
		0.6/1	1.8/3	3.6/6、6/6、6/10
		標稱截面(mm2)
MVV MVV22 MVV32 MVV42	3 3 3 3	1.5～300 2.5～300 — —	10～300 10～300 — —	10～300 10～300 16～300 16～300
MVV MVV22	3+1 3+1	10～300 10～300	10～300 10～300	— —
MVV MVV22	4 4	10～300 10～300	10～300 10～300	— —

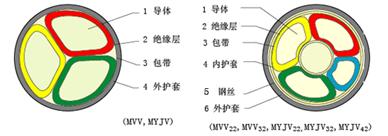

電纜結構示意圖： 產品技術要求：

導體標稱截面(mm2)	額定電壓(KV)
	0.6/1	1.8/3	3.6/6	6/6、6/10
	絕緣標稱厚度
1.5	0.8	-	-	-
2.5	0.8	-	-	-
4	1.0	-	-	-
6	1.0	-	-	-
10	1.0	2.2	3.4	4.0
16	1.0	2.2	3.4	4.0
25	1.2	2.2	3.4	4.0
35	1.2	2.2	3.4	4.0
50	1.4	2.2	3.4	4.0
70	1.4	2.2	3.4	4.0
95	1.6	2.2	3.4	4.0
120	1.6	2.2	3.4	4.0
150	1.8	2.2	3.4	4.0
185	2.0	2.2	3.4	4.0
240	2.2	2.2	3.4	4.0
300	2.4	2.4	3.4	4.0

注：具體詳情請參閱 煤礦用聚氯乙烯絕緣電力電纜MT818.12-1999標準。
