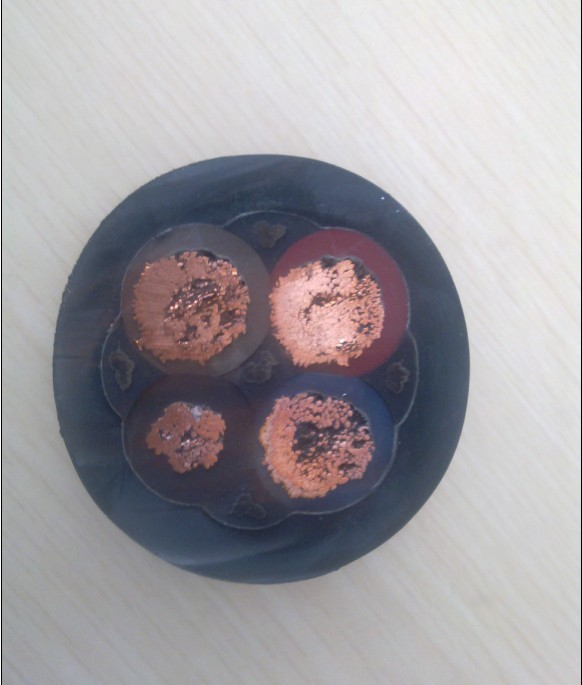

額定電壓1.9/3.3kV及以下采煤機軟電纜
產品用途:產品適用于額定電壓為0.38/0.66kV、0.66/1.14kV、1.9/3.3kV采煤機及類似設備的電源連接。
執行標準 : MT 818.2-1999。
采煤機軟電纜型號名稱及用途：
| 型 號 | 名 稱 | 用途 |
| MC-0.38/0.66 | 采煤機橡套軟電纜 | 額定電壓為0.38/0.66kV采煤機及類似設備的電源連接。 |
| MCP-0.38/0.66 | 采煤機屏蔽橡套軟電纜 | 額定電壓為0.38/0.66kV采煤機及類似設備的電源連接。 |
| MCP-0.66/1.14 | 采煤機屏蔽橡套軟電纜 | 額定電壓為0.66/1.14kV采煤機及類似設備的電源連接。 |
| MCP-1.9/3.3 | 采煤機屏蔽橡套軟電纜 | 額定電壓為1.9/3.3kV采煤機及類似設備的電源連接 |
| 芯數*導體標稱截面(mm2) | 標稱厚度 | 電纜外徑mm | |||
| 動力線芯 | 地線芯 | 動力線芯絕緣 | 護套 | MC-0.38/0.66 | MCP-0.38/0.66 |
|
3*16 3*25 3*35 3*50 |
1*4 1*6 1*6 1*10 |
1.6 1.8 1.8 2.0 |
4.5 5.5 5.5 5.5 |
31.3～34.4 38.4～41.0 43.9～48.3 47.7～51.0 |
33.2～36.5 40.3～44.3 45.8～50.4 51.5～55.0 |
| 芯數*導體標稱截面(mm2) | 標稱厚度 | MCP-0.66/1.14電纜外徑mm | |||||
| 動力線芯 | 地線芯(A型) | 地線芯(B型) | 動力線芯絕緣 | 護套(A型) | 護套(B型) | A型 | B型 |
|
3*16 3*25 3*35 3*50 |
1*6 1*10 1*16 1*25 |
- 3*16/3 3*25/3 3*35/3 |
2.0 2.2 2.2 2.4 |
6.0 7.0 7.0 7.0 |
7.0 7.5 7.5 7.5 |
47.8～51.0 53.5～58.9 58.9～63.0 64.9～71.4 |
53.2～58.7 59.0～63.0 63.8～70.2 68.7～75.6 |
| 芯數*導體標稱截面(mm2) | 標稱厚度 | MCP-0.66/1.14電纜外徑mm | |||||
| 動力線芯 | 地線芯(A型) | 地線芯(B型) | 動力線芯絕緣 | 護套(A型) | 護套(B型) | A型 | B型 |
|
3*35 3*50 3*70 3*95 |
1*16 1*25 1*35 1*50 |
3*16/3 3*25/3 3*35/3 3*50/3 |
2.8 2.8 3.0 3.0 |
6.0 7.0 7.0 7.0 |
7.0 7.5 7.5 7.5 |
52.1～56.8 56.4～62.0 62.7～69.0 67.8～74.6 |
60.0～63.0 63.8～70.2 69.0～75.9 73.1～78.0 |
| 線芯類型 | 標稱截面(mm2) | 20℃時絕緣電阻(MΩ．Km) | |
| 額定電壓0.66/1.14kV及以下 | 額定電壓1.9/3.3kV | ||
| 動力線芯 | 16 | ≥120 | — |
| 25 | ≥120 | — | |
| 35 | ≥100 | ≥380 | |
| 50 | ≥100 | ≥350 | |
| 70 | ≥80 | ≥30 | |
| 95 | ≥80 | ≥280 | |
| 控制線芯 | — | ≥100 | ≥100 |
| 型 號 | MC、MCP | |
| 額定電壓U0/U | 0.38/0.66 kV 、0.66/1.14 kV | 1.9/3.3kV |
| 電纜長期允許工作溫度 | 65℃ | 90℃ |
| 電纜的最小彎曲半徑 | 6D | |
