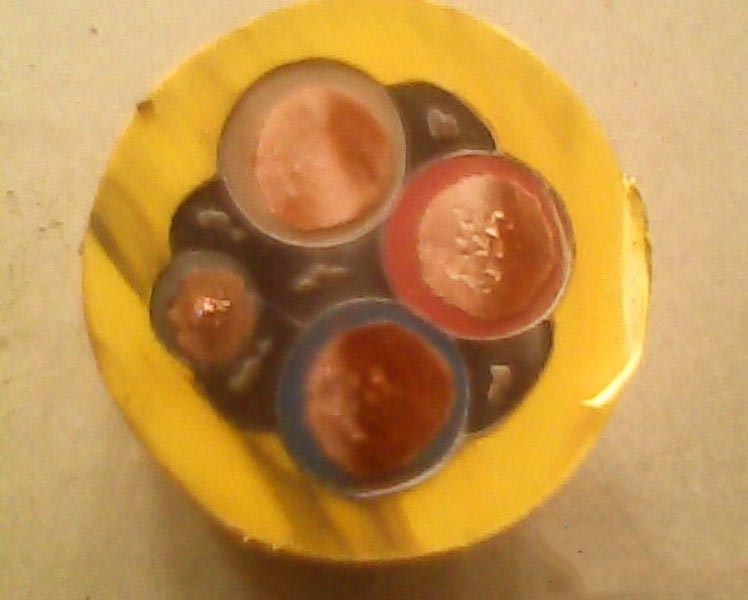

一： MCPTJ-1.93/3kV以下采煤機金屬屏蔽橡套軟電纜 （規格：16-185）

二： MCPJR-1.93/3kV以下采煤機金屬屏蔽監視繞包加強型橡套軟電纜（規格：16-150）

三： MCPJB-1.93/3kV以下采煤機金屬屏蔽監視編制加強型橡套軟電纜（規格：16-150）

1 用途

適用于額定電壓1.9/3.3kV及以下采煤機及類似設備的電源連接。。

2 工作條件

2.1 額定電壓U0/U分別為0.66/1.14kV、1.9/3.3kV。

2.2 電纜導體的長期允許工作溫度為90℃。

2.3 電纜的最小彎曲半徑為電纜直徑的6倍。

2.4 黃色護套電纜不得在日光下長期暴露。

3 產品型號見表1。

表1

型 號名 稱用 途

MCPTJ-0.66/1.14 采煤機金屬屏蔽監視型橡套軟電纜額定電壓為0.66/1.14kV及以下采煤機及類似設備的電源連接

MCPT-0.66/1.14 采煤機金屬屏蔽橡套軟電纜額定電壓為0.66/1.14kV及以下采煤機及類似設備的電源連接

MCPT-1.9/3.3 采煤機金屬屏蔽橡套軟電纜
額定電壓為1.9/3.3kV及以下采煤機及類似設備的電源連接

MCPTJ-1.9/3.3 采煤機金屬屏蔽監視型橡套軟電纜額定電壓為1.9/3.3kV及以下采煤機及類似設備的電源連接

4 電纜規格應符合表2、表3、表4和表5的規定。

表20316-5962198 15831621559：任經理

芯數×導體標稱截面（mm2）標稱厚度電纜外徑

動力線芯地線芯監視線芯動力線芯絕緣護套 MCPTJ-0.66/1.14

3×16 1×16 1×16 37.1～40.8

3×25 1×16 1×16 41.7～45.9

3×35 1×16 1×16 47.2～51.9

3×50 1×25 1×25 51.5～56.2

3×70 1×35 1×35 57.9～63.0

3×95 1×50 1×50 65.1～71.6

3×120 1×50 1×70 68.0～72.5

3×150 1×70 1×70 73.9～79.3

3×185 1×95 1×95 80.0～85.9

表3

芯數×導體標稱截面（mm2）標稱厚度電纜外徑

動力線芯地線芯動力線芯絕緣外護套 MCPT-0.66/1.14

3×16 1×16 35.8～38.6

3×25 1×16 39.7～42.9

3×35 1×16 43.1～46.3

3×50 1×25 48.5～51.8

3×70 1×35 55.1～58.8

3×95 1×50 62.4～66.1

3×120 1×50 68.0～72.5

3×150 1×70 73.9～79.3

3×185 1×95 80.0～85.9

表4

芯數×導體標稱截面（mm2）標稱厚度電纜外徑

動力線芯地線芯監視線芯動力線芯絕緣外護套 MCPTJ-1.9/3.3

3×35 1×16 1×16 55.0～60.7

3×50 1×25 1×25 57.8～63.0

3×70 1×35 1×35 64.1～70.8

3×95 1×50 1×50 69.2～76.2

3×120 1×50 1×70 73.4～77.2

3×150 1×70 1×70 77.7～83.1

3×185 1×95 1×95 83.0～88.8

表5

芯數×導體標稱截面（mm2）標稱厚度電纜外徑

動力線芯地線芯動力線芯絕緣外護套 MCPT-1.9/3.3

3×35 1×16 55.0～60.7

3×50 1×25 57.8～63.0

3×70 1×35 64.1～70.8

3×95 1×50 69.2～76.2

3×120 1×50 73.4～77.2

3×150 1×70 77.7～83.1

3×185 1×95 83.0～88.8

5 性能指標應符合表6的規定。

表6

線芯類型標稱

截面

（mm2） 20℃時導體電阻

（Ω/km）

不大于 20℃時地線與屏蔽層并聯

直流電阻（Ω/km）不大于 20℃時絕緣電阻（MΩ·km）不小于

額定電壓0.66/1.14kV 額定電壓1.9/3.3kV

動力線芯 16 1.24 0.70 370 650

25 0.795 0.60 320 550

35 0.565 0.60 280 450

50 0.393 0.50 250 400

70 0.277 0.34 220 350

95 0.210 0.28 210 300

120 0.164 0.24 210 260

150 0.132 0.21 200 240

185 0.108 0.18 200 220

控制線芯 100
