UC采煤機用橡套軟電纜

Flexible coal cutter rubber-sheathed cables for mining purposes
型號（Type）:UC 額定電壓（Rating Voltage）:380/660V

芯數截面 Nom.cross sectional areas mm2	導體結構 Conductor structure NO./mm	絕緣厚度 Insulation thickness mm	護套厚度 Sheath thickness mm	電纜外徑 Average diameter		參考重量 Cable approx. weight kg/km	導體（銅）最大直流電阻 Max.D.C. resistance(20 ℃ ) Ω /km	20 ℃載流量 Current carring capacity(20 ℃ ) A
				標稱 Normianal mm	最大 Max mm
3 × 16+1 × 4+3 × 2.5	126/0.40	1.6	4.5	31.4	35.1	1668	1.210	85
	56/0.30						4.950
	49/0.25						7.980
3 × 25+1 × 6+4 × 2.5	196/0.40	1.8	5.5	37.8	42.0	2324	0.780	113
	84/0.30						3.300
	49/0.25						7.980
3 × 35+1 × 6+4 × 4	276/0.40	1.8	5.5	41.8	46.0	3234	0.554	138
	84/0.30						3.300
	56/0.30						4.950
3 × 50+1 × 10+7 × 4	396/0.40	2.0	5.5	46.0	50.9	4080	0.386	170
	84/0.40						1.910
	56/0.30						4.950

備注：
1、電纜絕緣主線芯之間及主線芯與地線之間的絕緣電阻,換算到+20℃時不低于100MΩ·km。
2、產品標準：GB12972.2-1991。

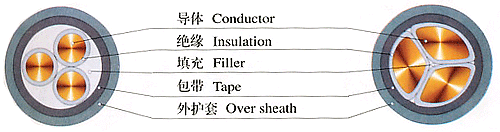

3、UC型電纜,有3根主線芯，一根地線芯和一組控制單元組成（單元組成有2芯，3芯，4芯和7芯），成纜后外面擠包黑色氯化聚乙烯橡皮護套或黑色氯丁橡皮護套。
4、導電線芯：采用鍍錫軟銅線，其性能符合 GB/T3956-1997。
5、絕緣：采用GB7594.2-1987中XJ-00A型橡皮。
6、線芯識別：采用絕緣分色識別，主線芯紅、綠、白。地線黑色，控制線打號碼。
7、成纜：按右向絞合成纜。無控制單元的中心加填芯。有控制單元的將地線放中心。
8、護套：采用GB7594.7-1987中XH-03A型橡皮。
9、普通型UC型成品電纜具有不延燃性能，阻燃型UC型成品電纜的阻燃性能滿足MT386-1995的要求。
10、電纜標志：電纜表面印有型號、電壓、規格及制造廠名稱。
