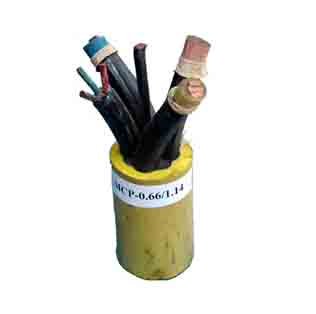

煤礦用采煤機屏蔽軟電纜
執行標準：GB12972.2-91 MT818.2-1999
產品應用：本產品適用于額定電壓U0/U為1.9/3.3KV及經下采煤機及類似設備用的銅芯橡皮護套軟電纜。

采煤機軟電纜特性
1、額定電壓U0/U分別為0.38/0.66kv和1.9/3.3kv。
2、額定電壓0.66/1.14kv及以下電纜導體的長期允許工作溫度為65℃；額定電壓1.9/3.3kv電纜導體的長期允許工作溫度為90℃。
3、電纜的最小彎曲半徑為電纜直徑的6倍。

電纜型號

型號	名稱	用途
UC MC-0.38/0.66	采煤機橡套軟電纜	額定電壓為0.38/0.66kv采煤機及類似設備的電源連接
UCP MCP-0.38/0.66	采煤機屏蔽橡套軟電纜	額定電壓為0.38/0.66kv采煤機及類似設備的電源連接
UCP MCP-0.66/1.14	采煤機屏蔽橡套軟電纜	額定電壓為0.66/1.14kv采煤機及類似設備的電源連接
UCP MCP-1.9/3.3	采煤機屏蔽橡套軟電纜	額定電壓為1.9/3.3kv采煤機及類似設備的電源連接

備注：新舊型號對照

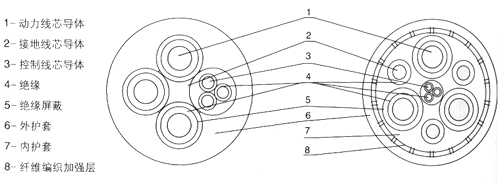

電纜結構

芯數×標稱截面mm2		標稱厚度mm		電纜外徑mm
動力線芯	地線芯	動力線芯絕緣	護套	UC MC-0.38/0.66	UCP MCP-0.38/0.66
3×16	1×4	1.6	4.5	31.3-34.6	33.2-36.5
3×25	1×6	1.8	5.5	38.4-41.0	40.3-44.3
3×35	1×6	1.8	5.5	43.9-48.3	45.8-50.4
3×50	1×10	2.0	5.5	47.7-51.0	51.5-55.0
3×70	1×16	2.0	5.5	47.5-52.8	54.0-60.2
3×95	1×25	2.2	5.5	53.2-58.9	60.3-66.8
3×120	1×35	2.2	6.0	56.8-63.1	64.7-72.1
3×150	1×50	2.4	6.0	63.1-70.5	71.7-79.5

芯數×標稱截面mm2			標稱厚度mm			UCP MCP-0.66/1.4 電纜外徑mm
動力線芯	地線芯A型	地線芯B型	動力線芯絕緣	護套A型	護套B型	A型	B型
3×35	1×6	-	2.0	6.0	7.0	47.8-51.0	53.2-58.7
3×50	1×10	3×16/3	2.2	7.0	7.5	53.5-58.9	59.0-63.0
3×70	1×16	3×25/3	2.2	7.0	7.5	58.9-63.0	63.7-75.6
3×95	1×25	3×35/3	2.4	7.0	7.5	64.9-71.4	68.7-75.6
3×120	1×35	-	2.4	7.0	-	67.6-76.5	-
3×150	1×50	-	2.6	7.0	-	74.6-83.9	-

芯數×標稱截面mm2			標稱厚度mm			UCP MCP-0.66/1.4 電纜外徑mm
動力線芯	地線芯A型	地線芯B型	動力線芯絕緣	護套A型	護套B型	A型	B型
3×35	1×16	3×16/3	2.8	6.0	7.0	52.1-56.8	60.0-63.0
3×50	1×25	3×25/3	2.8	7.0	7.5	56.4-62.0	63.8-70.2
3×70	1×35	3×35/3	3	7.0	7.5	62.7-69.0	69.0-75.9
3×95	1×50	3×50/3	3	7.0	7.5	67.8-74.6	73.1-78.0
