稀土鋁合金電纜



產品特性

a.導體采用通過美國公司引入的8000系列導體，高抗蠕變性.高柔韌性.高延伸率.抗拉強度增大，連接安全穩定。

b.絕緣采用的交聯聚乙烯，具有優良的物理性能，耐熱.耐老化，可有交減少絕緣厚度，燃燒時不釋放腐蝕性氣體及有毒氣體，其環保特性符合現代消防安全要求。

c.纏繞層使用高強度.耐水.可降解環保型填充紙，使電纜在垂直安裝時不滑脫。

d.鎧裝層采用5000系列鋁合金材料，非磁性材料安裝時不會(huì )產生火花.運行時不會(huì )產生渦流，散熱性能良好。靈活堅固，抗壓能力遠高于鋼帶鎧裝，安裝便利，可免橋架安裝，節約線槽.加快施工進度，降低安裝成本。不可燃金屬材料，兼具低煙無鹵特性，可適用對生命財產案例要求較高的室內及其他重要場所。

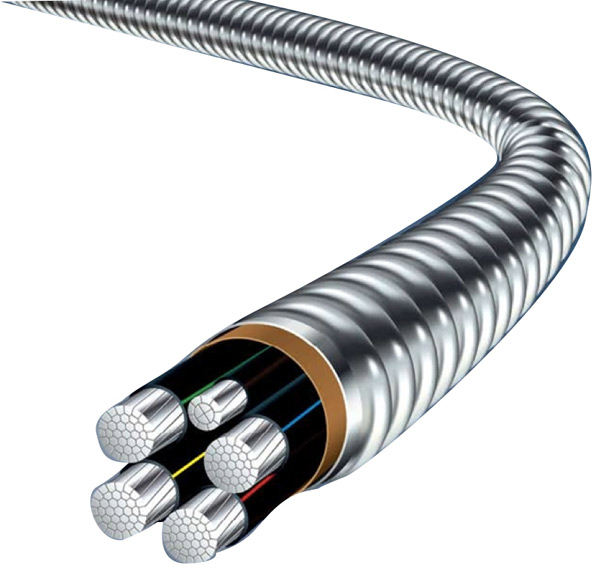

產品結構特點：

    具有高柔韌性能的自鎖型鋁合金鎧裝和密封阻燃防水外護套型電纜，不需要管道及其附件和工人密集的拉線、扣紋和成管等工序。敷設方式戶內可采用支架梯架、托盤以及電纜夾明敷，戶外可采用直埋、電纜溝、電纜隧道，并適用腐蝕環境。

產品特性分析：

添加稀土元素的鋁合金電力電纜在發達國家已得到廣泛應用。

導體：抗蠕變、高韌性、強延展、底反彈、連接穩定。

絕緣：耐高溫、防燃燒、抗老化、強耐用、低碳環保。

鎧裝層：經濟性能優越，特殊的自鎖形式，堅固強韌。

外護套：采用無鉛無鎘的PVC，可在潮濕場所安裝，亦可直埋或敷設在水泥中使用。

應用特點：

電纜的鎧裝層強度高，比鋼帶鎧裝更輕、更易剝離、安裝便利，可免橋架安裝，降低成本。不局限于360°安裝，不需要拉線盒。在拐角處容易彎曲，減少對管道的需求，具普通管道所不具有的強柔韌性，經工廠精心設計，在安裝過程中有效避免導線損傷，亦可根據用戶需要生產低煙.無鹵.耐火阻燃金屬連鎖鎧裝電纜，能達到阻燃IA級、耐火I級，符合GA306.1及GA306.2標準。

產品使用要求：

     適用于600V-35KV電壓等級；適用于90℃下干燥或潮濕場所；可室內、室外安裝，可垂直安裝，也可托架或沿墻敷設，也可地下直埋安裝；彎曲半徑最小為7倍外徑，也可360°彎曲；適用于民用、商業、工業、大型場館、娛樂(lè )場所、礦井、地鐵以及各類級別危險地區等場所。

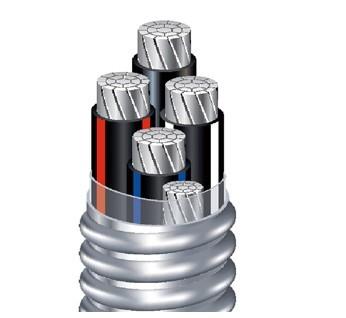

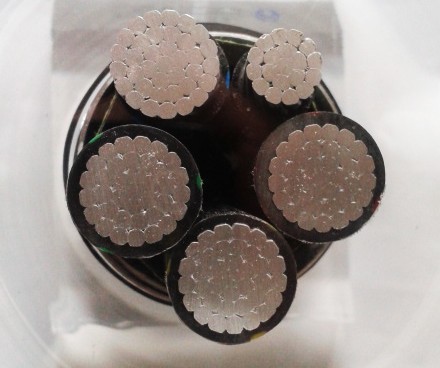

異型擠壓稀土鋁合金導體

阻燃交聯聚乙烯絕緣

軋紋聚酯帶繞包

鋁合金帶鎖鎧裝護層

聚氯乙烯護套或聚烯烴護層

5000V及以上采用內.外屏蔽層

自身的卓越性能

A.彎曲的性能

根據GB/T12706中對銅纜安裝時彎曲半徑的規定，銅纜的彎曲半徑是10-20倍電纜直徑，鋁合金電纜的彎曲半徑最小為7倍電纜直徑，使用鋁合金電纜減小了安裝布局的空間，減小了安裝成本，更易于敷設。

B.延展性

鋁合金電纜由于退火處理后的延伸率能到達或超過30%，高于銅纜的20%標準。

C.反彈性

鋁合金電纜的反彈性比銅纜低40%，更有利于端子連接接頭處的緊密程度，易于壓緊，提高連接的穩定性。

D.耐腐蝕性

在空氣中鋁合金電纜的耐腐蝕性能優于銅，銅纜的使用壽命按三十年設計，鋁合金電纜的使用壽命可以達到四十年，這是以在美國應用的事實為依據的。

E.重量

相同載流量相同長度的鋁合金電纜是銅纜的重量的一半，在大跨度安裝中優勢明顯，可以降低安裝成本。

F.導電性

根據GB/T3956稀土鋁合金導體相比于銅導體增加一個或兩個規格，達到相同的載流量，即鋁合金的截面增加1.5倍達到與銅同樣的導電效果。雖然截面增大1.5倍，但通過緊壓處理，導體外徑與銅相比只增加1-18MM，增加的很少。

G.拉伸強度和抗疲勞性能

鋁合金電纜的抗拉強度和抗疲勞性能略遜于銅纜，與銅纜很接近，不會(huì )因此影響到電纜的作用。

同普通鋁電纜比較

A.機械性能

與純鋁相比，鋁合金電纜抗拉強度更大、延伸性能提高了20倍

B.柔韌性能

純鋁彎折幾次易出現開裂或折斷，易引發事故，鋁合金經過幾十次的彎折后不會(huì )出現開裂或折斷，消除了以往純鋁安裝使用過程中出現事故的隱患，極大地提高了安全性能。

C.抗蠕變性能

由于加入了鐵、銅、鎂等元素，經退火處理，使導體的抗蠕變形能極大提高了，減小了長期機械力作用下出現的蠕變現象，也降低了因蠕變而導致事故的幾率。因為蠕變后導致接頭松動，接觸電阻增大，易引發事故。

D。導電性能

鋁合金由于加入稀土及退火處理，導電率超過61.5%IACS，而純鋁的導電率為61%IACS，因而鋁合金的導電性能更好。

E.耐腐蝕性能

純鋁的耐腐蝕性能比銅好，點鋁合金的耐腐蝕性能比純鋁更優，因為鋁金加入了稀土等化學元素可以增加鋁合金的耐腐蝕性能，特別增加耐電化學腐蝕性能，這就解決純鋁長期在街頭出現的電化學腐蝕的問題。

F.接頭

接頭問題一直是困擾電纜不能推廣的一個原因，如今的接頭技術已經很成熟，無論國內還是國外，已不再是影響鋁合金電纜推廣的障礙。比如國內的架空導線，大部分使用的都是鋁絞線，這款的接頭技術已經成熟，而國外的鋁合金已經應用四十年歷史，像克勞克、上海孟嘉一直是美國用戶的電纜接頭供應商，除了可以在國內進行選擇以外，也可以選擇這樣的世界品牌

絕緣材料的優勢

隨著低碳生活理念、可持續發展理念的提出，人們對環保的要求越來越高。即使采用再好的導體材料。絕緣材料使用的不好，也同樣影響電纜使用壽命，依據美國標準開發的阻燃交聯聚乙烯絕緣大大優于PVC絕緣，這也成為未來電纜絕緣應用的一種新趨勢。

材料成本及安裝成本的比較

在實現同樣性能的前提下，鋁合金電纜的直接成本即電纜本身的成本比銅纜低，由于鋁合金電纜的彎曲性能更好喝重量更輕，可以免橋架或減少橋架用量，加快施工進度，安裝成本能節約20%-50%

應用情況分析

國際電工委員會(huì )規定ASTM-8000系列稀土鋁合金導體為鋁合金電纜最佳導體，在美國、加拿大等發達國家，鋁合金電纜占全部電纜的使用比率達90%以上，有40多年的應用歷史。據統計整個中國線纜行業銷售額達7000億元，每年仍保持10%的增長速度。在中國線纜行業，“以鋁代銅”才剛剛起步，預計未來10年至少形成3000億元的銷售規模。三年來，截止2011年年底，行業銷售總額不超過１２億元，但每年均保持了３－５倍的增長速度，市場前景十分廣闊。

二、為客戶算好經濟賬

施工成本 可以減少橋架等安裝設施

1、可以使用更少的人工

2、不需要特殊的施工工具

3、輕便及自動化工具，減少人工而且質量有保證

4、安裝快捷，工期更短

5、柔軟易彎曲，可以在更小的空間內完成施工

6、XLPE及PVC護套材料設計使用

7、溫度-40℃－90℃，可在低溫或高熱環境下安全使用

三、安全成本--容易被忽視的成本

可以提供施工安全

1、更小的附加載荷，提高建筑本身的安全性（尤其對于體育場等大跨度建筑，節約15%鋼結構的費用）

2、為今后的擴建提供更大容量

3、普通銅纜設計壽命30年，而鋁合金電纜設計壽命40年

四、稀土鋁合金電纜的優異性能與AA-1350純鋁相比鋁合金電纜具有

1、更高的抗拉度增大53%

2、抗蠕變性與壓緊性提高300%

3、退火后：

更高的屈服強度增加121%

更好的延伸率，提高了20%

合金更柔軟；

基本相同的電導率。

4、回彈量小40%，無記憶效應

5、熱穩定性

電壓等級

0.6/lkV.3.6/6kV.6/10kV.8.7/15kV.12/20kV.18/30kV.21/35kV.26/35kV

注：本公司可根據用戶要求生產低煙無鹵.阻燃耐火及耐高溫和耐低溫電纜，阻燃耐火電纜能達到阻燃lA級.耐火l級，符合GB/T19666-2005標準。阻燃電纜在原型號前加“ZR”（阻燃等級ZA.ZB.ZC）。耐火電纜在原型號前加“NH”，低煙無鹵.阻燃耐火電纜在原型號前加“WDZN”。

參照制造標準及檢驗依據

1、American Society for Testing and Materials B800-2005 Standard Specification for 8000 SeriesAluminum Alloy Wire for Electrical Purposes-Annealed and Intermediate Tempers(美國材料與試驗協會(huì )電工用8000系列鋁合金導線的標準規范)

2、GB/T 12706-2008額定電壓1kV(Um=1.2kV)到35kV(Um=40.5kV)擠包絕緣電力電纜定電壓及附件

3、Q/CFXL-JF02-2011《額定電壓0.6/1 kV交聯聚乙烯絕緣鋁合金電力電纜》

4、Q/CFXL-JF03-2011《額定電壓6-35kV交聯聚乙烯絕緣鋁合金電力電纜》

5、Canadian Standards Association C22.2 NO.51-09 Armoured Cables(加拿大標準協會(huì )鎧裝電纜)

7、GB/T 12706.4-2008額定電壓6kV(Um=7.2kV)到35kV(Um=40.5kV)電力電纜附件試驗要求

8、GB/T 19666-2005《阻燃和耐火電纜通則》

9、GB/T 18380-2008電纜在火焰條件下的燃燒試驗

10、UL1685 Vertical-Tray Fire-Propagation and Smoke-Release Test for Electrical and Optical-FiberCables I電力及光纜，火焰垂直蔓延及煙氣擴散試驗）

11、GB/T 12527-2008額定電壓1kV及以下架空絕緣電纜
