35kV及以下鋁合金導體擠包絕緣電力電纜
1 產品簡介

鋁合金導體擠包絕緣電力電纜采用8000系列鋁合金做導體，它具有良好的導電性能、耐腐蝕性能、抗蠕變性能，在電力輸、配電系統中使用安全可靠。與銅導體相比比重輕、柔軟，易于加工，且資源豐富，可有效地降低電纜制造、安裝敷設的成本。
2 產品標準
Q/ZL 31－2009《額定電壓1kV（Um=1.2 kV）到3kV（Um=3.6kV）鋁合金導體擠包絕緣電力電》
Q/ZL 33－2009《額定電壓6kV（Um=7.2 kV）到35kV（Um=40.5kV）鋁合金導體擠包絕緣電力電》
3．電纜型號、名稱、規格和使用環境
3．1電纜型號、名稱和使用環境，見表1:
表1. 電纜型號、名稱和使用環境

型號	電纜名稱	使用環 境
VLHV	鋁合金芯聚氯乙烯絕緣聚氯乙烯護套電力電纜	電纜可敷設在室內、空氣中、排水較好的溝道橋架或管道中。
VLHY	鋁合金芯聚氯乙烯絕緣聚乙烯（或聚烯烴）護套電力電纜	電纜可敷設在室內、空氣中、排水較好的溝道橋架或管道中。
VLHV22	鋁合金芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜	電纜可敷設干燥的土壤中，或直接敷設在土壤中并能承受一定的機械壓力。
VLHV23	鋁合金芯聚氯乙烯絕緣鋼帶鎧裝聚乙烯（或聚烯烴）護套電力電纜	電纜可敷設干燥的土壤中，或直接敷設在土壤中并能承受一定的機械壓力。
VLHV32	鋁合金芯聚氯乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜	電纜可敷設干燥的土壤中，跨度較大的橋架，或敷設高落差的環境中，并能承受一定的機械拉力。
VLHV33	鋁合金芯聚氯乙烯絕緣細鋼絲鎧裝聚乙烯（或聚烯烴）護套電力電纜	電纜可敷設干燥的土壤中，跨度較大的橋架，或敷設高落差的環境中，并能承受一定的機械拉力。
VLHV42	鋁合金芯聚氯乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套電力電纜	電纜可敷設干燥的土壤中，跨度較大的橋架，或敷設高落差的環境中，并能承受較大的機械拉力。
VLHV43	鋁合金芯聚氯乙烯絕緣粗鋼絲鎧裝聚乙烯（或聚烯烴）護套電力電纜	電纜可敷設干燥的土壤中，跨度較大的橋架，或敷設高落差的環境中，并能承受較大的機械拉力。
VLHV62	鋁合金芯聚氯乙烯絕緣非磁性金屬帶鎧裝聚氯乙烯護套電力電纜	電纜可敷設干燥的土壤中，或直接敷設在土壤中并能承受一定的機械壓力。
VLHV63	鋁合金芯聚氯乙烯絕緣非磁性金屬帶鎧裝聚乙烯（或聚烯烴）護套電力電纜	電纜可敷設干燥的土壤中，或直接敷設在土壤中并能承受一定的機械壓力。
VLHV72	鋁合金芯聚氯乙烯絕緣非磁性金屬絲鎧裝聚氯乙烯護套電力電纜	電纜可敷設干燥的土壤中，跨度較大的橋架，或敷設高落差的環境中，并能承受一定的機械拉力。
VLHV73	鋁合金芯聚氯乙烯絕緣非磁性金屬絲鎧裝聚乙烯（或聚烯烴）護套電力電纜	電纜可敷設干燥的土壤中，跨度較大的橋架，或敷設高落差的環境中，并能承受一定的機械拉力。
YJLHV	鋁合金芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜	電纜可敷設在空氣、干燥的土壤、排水較好的隧道或管道中。
YJLHY	鋁合金芯交聯聚乙烯絕緣聚乙烯（或聚烯烴）護套電力電纜	電纜可敷設在空氣、干燥的土壤、排水較好的隧道或管道中。
YJLHV22	鋁合金芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜	電纜可敷設干燥的土壤中，或直接敷設在土壤中并能承受一定的機械壓力。
YJLHV23	鋁合金芯交聯聚乙烯絕緣鋼帶鎧裝聚乙烯（或聚烯烴）護套電力電纜	電纜可敷設干燥的土壤中，或直接敷設在土壤中并能承受一定的機械壓力。
YJLHV32	鋁合金芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜	電纜可敷設干燥的土壤中，跨度較大的橋架，或敷設高落差的環境中，并能承受一定的機械拉力。
YJLHV33	鋁合金芯交聯聚乙烯絕緣細鋼絲鎧裝聚乙烯（或聚烯烴）護套電力電纜	電纜可敷設干燥的土壤中，跨度較大的橋架，或敷設高落差的環境中，并能承受一定的機械拉力。
YJLHV42	鋁合金芯交聯聚乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套電力電纜	電纜可敷設干燥的土壤中，跨度較大的橋架，或敷設高落差的環境中，并能承受較大的機械拉力。
YJLHV43	鋁合金芯交聯聚乙烯絕緣粗鋼絲鎧裝聚乙烯（或聚烯烴）護套電力電纜	電纜可敷設干燥的土壤中，跨度較大的橋架，或敷設高落差的環境中，并能承受較大的機械拉力。
YJLHV62	鋁合金芯交聯聚乙烯絕緣非磁性金屬帶鎧裝聚氯乙烯護套電力電纜	電纜可敷設干燥的土壤中，或直接敷設在土壤中并能承受一定的機械壓力。
YJLHV63	鋁合金芯交聯聚乙烯絕緣非磁性金屬帶鎧裝聚乙烯（或聚烯烴）護套電力電纜	電纜可敷設干燥的土壤中，或直接敷設在土壤中并能承受一定的機械壓力。
YJLHV72	鋁合金芯交聯聚乙烯絕緣非磁性金屬絲鎧裝聚氯乙烯護套電力電纜	電纜可敷設干燥的土壤中，跨度較大的橋架，或敷設高落差的環境中，并能承受一定的機械拉力。
YJLHV73	鋁合金芯交聯聚乙烯絕緣非磁性金屬絲鎧裝聚乙烯（或聚烯烴）護套電力電纜	電纜可敷設干燥的土壤中，跨度較大的橋架，或敷設高落差的環境中，并能承受一定的機械拉力。

3.2 電纜規格，見表2
表2 電纜規格

芯數	導體標稱截面
1	10～500
2、3、4	10～400
3+1、4+1、3+2	10～400

4、主要試驗項目及技術指標
4.1 導體直流電阻
成品電纜或從成品電纜上取下的試樣，電阻測量值按GB/T 3956規定的公式和系數校正到20℃下1 km長度的數值。
每一根導體20℃時的直流電阻應不超過GB/T 3956規定的相應的最大值。
4. 2 局部放電試驗
局部放電測試系統靈敏度不大于5pC。標準規定成品電纜在1.75U0下的局部放電量不大于5pC.
4.3 交流耐壓試驗
試驗在成品電纜上進行。在導體和金屬屏蔽之間施加2.5U0交流電壓，保持30分鐘，或在導體和金屬屏蔽之間施加3.5U0交流電壓，保持5分鐘，絕緣不擊穿。

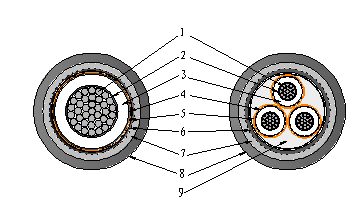

電纜典型結構示意圖（YJLH32型）

電纜結構示意圖

1.絞合緊壓圓導體 2.擠出內屏蔽 3.擠出交聯聚乙烯絕緣 4.擠出絕緣屏蔽 5.金屬屏蔽 6.隔離套 7.金屬絲（或帶）鎧 8.擠出外護套 9.多芯填充物。
