FGR/FGR22/FV22/FF46R/KFGR耐高溫電纜
氟塑料絕緣耐高溫電力電纜
一：產品特點及用途 本產品適用于交流額定電壓0.6/1KV及以下作固定敷設用輸配線路、動力傳輸或電機引接線，具有耐高溫、耐腐蝕、耐酸堿及腐蝕性氣體、防水等特性，高溫環境電氣性能穩定，載流量大，使用壽命長，廣泛用于冶金、電力、石化、大型建筑、汽車制造等行業。
二：產品執行標準 Q/HHTZH001.2 阻燃耐火特性試驗執行GB12666-90標準
三：使用特性 1. 交流額定電壓：U0/U 0.6/1KV 2.最高工作溫度：聚全氟乙丙烯（F46）絕緣不超過200℃ 可溶性聚四氟乙烯（PFA）絕緣不超過260℃ 3. 最低環境溫度：氟塑料絕緣和護套 固定敷設-40℃，非固定敷設-15℃ 4. 電纜安裝敷設溫度應不低于0℃（氟塑料、硅橡膠和丁腈護套電纜不低于-25℃）。 5.電纜允許彎曲半徑：?jiǎn)涡倦娎|最小為電纜外徑的15倍 多芯電纜最小為電纜外徑的10倍
四：耐高溫電纜型號及名稱 表1
一：產品特點及用途 本產品適用于交流額定電壓0.6/1KV及以下作固定敷設用輸配線路、動力傳輸或電機引接線，具有耐高溫、耐腐蝕、耐酸堿及腐蝕性氣體、防水等特性，高溫環境電氣性能穩定，載流量大，使用壽命長，廣泛用于冶金、電力、石化、大型建筑、汽車制造等行業。
二：產品執行標準 Q/HHTZH001.2 阻燃耐火特性試驗執行GB12666-90標準
三：使用特性 1. 交流額定電壓：U0/U 0.6/1KV 2.最高工作溫度：聚全氟乙丙烯（F46）絕緣不超過200℃ 可溶性聚四氟乙烯（PFA）絕緣不超過260℃ 3. 最低環境溫度：氟塑料絕緣和護套 固定敷設-40℃，非固定敷設-15℃ 4. 電纜安裝敷設溫度應不低于0℃（氟塑料、硅橡膠和丁腈護套電纜不低于-25℃）。 5.電纜允許彎曲半徑：?jiǎn)涡倦娎|最小為電纜外徑的15倍 多芯電纜最小為電纜外徑的10倍
四：耐高溫電纜型號及名稱 表1
|
型號
|
產品名稱
|
正常使用溫度℃
|
|
FF46
|
氟塑料絕緣和護套電力電纜
|
-60-200
|
|
FF46-22
|
氟塑料絕緣和護套鋼帶鎧裝電力電纜
|
-60-200
|
|
FF46P
|
氟塑料絕緣和護套銅編織屏蔽電力電纜
|
-60-200
|
|
ZR-F46（FV）
|
氟塑料絕緣阻燃聚氯乙烯護套電力電纜
|
-40-105
|
|
ZR-F46-22（FV22）
|
氟塑料絕緣鋼帶鎧裝阻燃聚氯乙烯護套電力電纜
|
-40-105
|
|
ZR192-FF46
|
PFA絕緣和護套電力電纜（進口原料）
|
-60-260
|
|
ZR192-FF46P
|
PFA絕緣和護套銅編織屏蔽電力電纜（進口原料）
|
-60-260
|
|
ZR192-FF46-22
|
PFA絕緣和護套鋼帶鎧裝電力電纜（進口原料）
|
-60-260
|
|
YGC-F46（FG）
|
氟塑料絕緣硅橡膠護套電力電纜
|
-60-180
|
|
YGC-F46-22（FG22）
|
氟塑料絕緣鋼帶鎧裝硅橡膠護套電力電纜
|
-60-180
|
|
YVF-F46
|
氟塑料絕緣阻燃丁腈聚氯乙烯護套電力電纜
|
-60-105
|
|
YVF-F46-22
|
氟塑料絕緣鋼帶鎧裝阻燃丁腈聚氯乙烯護套電力電纜
|
-60-105
|
備注：軟結構電纜在原型號中加R，導體線芯中銅絲可以采用鍍錫。 五：代號名稱和含義 表2
|
代號
|
代號含義
|
|
系列代號
|
略
|
|
F（F46）
|
聚全氟乙丙烯（F46）
|
|
YVF
|
丁腈膠
|
|
G
|
硅橡膠
|
|
192
|
進口PFA絕緣和護套
|
|
ZR（V）
|
阻燃聚氯乙烯（分阻燃70℃、90℃、105℃三種）
|
|
22
|
鋼帶鎧裝
|
|
32
|
細鋼絲鎧裝
|
|
P
|
銅編織屏蔽
|
|
R
|
多股絞合導體
|
六：主要技術指標 1.成品電纜導體直流電阻（符合GB3956規定）參照附錄A表1。 2.20℃時絕緣電阻不小于500MΩ/KM，180℃時絕緣電阻不小于10MΩ/KM 3.成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。 七：基本電纜規格及結構參數
|
線芯*標稱截面（mm2）
|
導體結構 （根數/直徑） mm
|
電纜最大外徑
|
計算重量（kg/km）
|
||||
|
FF46 ZR192-FF46
|
ZR-F46
|
YGC-F46R
|
FF46 ZR192-FF46
|
ZR-F46 YGC-F46
|
ZR-F46-22 YGC-F46-22
|
||
|
1*1.5
|
1/1.38
|
3.2
|
-
|
-
|
25
|
?
|
?
|
|
1*2.5
|
1/1.78
|
3.5
|
-
|
-
|
35
|
?
|
?
|
|
1*4
|
1/2.26
|
3.8
|
-
|
-
|
50
|
?
|
?
|
|
1*6
|
1/2.78
|
4.2
|
-
|
-
|
70
|
?
|
?
|
|
1*10
|
7/1.35
|
5.9
|
-
|
-
|
115
|
?
|
?
|
|
1*16
|
7/1.70
|
6.8
|
-
|
-
|
181
|
?
|
?
|
|
1*25
|
7/2.15
|
8.0
|
-
|
-
|
265
|
?
|
?
|
|
1*35
|
7/2.52
|
9.0
|
-
|
-
|
355
|
?
|
?
|
|
1*50
|
10/2.52
|
10.5
|
-
|
-
|
500
|
?
|
?
|
|
1*70
|
14/2.52
|
12.5
|
-
|
-
|
700
|
?
|
?
|
|
1*95
|
19/2.52
|
14.6
|
-
|
-
|
930
|
?
|
?
|
|
1*120
|
24/2.52
|
16.0
|
-
|
-
|
1190
|
?
|
?
|
|
1*150
|
30/2.52
|
18.0
|
-
|
-
|
1420
|
?
|
?
|
|
1*185
|
37/2.52
|
19.4
|
-
|
-
|
1830
|
?
|
?
|
|
2*1.5
|
1/1.38
|
7.2
|
8.2
|
8.5
|
75
|
83
|
215
|
|
2*2.5
|
1/1.78
|
8.2
|
10.0
|
11.5
|
99
|
110
|
280
|
|
2*4
|
1/2.26
|
9.6
|
11.4
|
12.9
|
135
|
150
|
330
|
|
2*6
|
1/2.78
|
11.0
|
14.7
|
15.0
|
190
|
200
|
400
|
|
2*10
|
7/1.35
|
12.5
|
15.8
|
16.8
|
298
|
310
|
550
|
|
2*16
|
7/1.70
|
16.00
|
18.0
|
19.0
|
423
|
435
|
750
|
|
2*25
|
7/2.15
|
18.50
|
20.5
|
23.0
|
640
|
645
|
1050
|
|
2*35
|
7/2.52
|
22.00
|
22.5
|
25.5
|
843
|
850
|
1300
|
|
2*50
|
16*2.00
|
-
|
26.0
|
29.0
|
1118
|
1122
|
1705
|
|
2*70
|
33*1.64
|
-
|
28.8
|
32.0
|
1537
|
1540
|
2250
|
|
2*95
|
33*1.92
|
-
|
30.2
|
34.5
|
2082
|
2058
|
2870
|
|
2*120
|
33*2.15
|
-
|
36.2
|
40.0
|
2681
|
2560
|
3600
|
|
2*150
|
33*2.41
|
-
|
39.6
|
42.9
|
3180
|
3150
|
4315
|
|
2*185
|
33*2.68
|
-
|
41.6
|
45.6
|
3998
|
3940
|
5257
|
|
2*240
|
56*2.34
|
?
|
46.0
|
51.0
|
5280
|
5120
|
6250
|
|
3*1.5
|
1/1.37
|
8.0
|
8.2
|
8.5
|
100
|
107
|
286
|
|
3*2.5
|
1/1.78
|
9.0
|
9.8
|
10.5
|
140
|
145
|
355
|
|
3*4
|
1/2.26
|
10.0
|
11.0
|
12.0
|
195
|
201
|
445
|
|
3*6
|
1/2.78
|
11.5
|
13.3
|
14.3
|
260
|
268
|
490
|
|
3*10
|
7/1.35
|
14.8
|
15.8
|
17.0
|
422
|
422
|
713
|
|
3*16
|
7/1.70
|
17.5
|
18.8
|
20.5
|
615
|
640
|
920
|
|
3*25
|
7/2.15
|
21.0
|
22.5
|
24.00
|
950
|
925
|
1315
|
|
3*35
|
7/2.52
|
23.0
|
25.0
|
26.50
|
1210
|
1215
|
1700
|
|
3*50
|
10/2.52
|
25.5
|
27.5
|
29.0
|
1656
|
1655
|
2340
|
|
3*70
|
14/2.52
|
27.00
|
31.0
|
33.0
|
2285
|
2298
|
3080
|
|
3*95
|
19/2.52
|
31.00
|
35.0
|
37.0
|
3060
|
3100
|
4010
|
|
3*120
|
24/2.52
|
33.00
|
38.0
|
40.2
|
3859
|
3830
|
4953
|
|
3*150
|
30/2.52
|
35.6
|
43.00
|
46.0
|
4755
|
4718
|
6180
|
|
3*185
|
37/2.52
|
40.0
|
46.0
|
49.0
|
5890
|
5801
|
7400
|
|
3*240
|
48/2.52
|
42.5
|
53.0
|
57.5
|
7450
|
7377
|
9000
|
|
3*4+1*2.5
|
1/2.26
|
11.0
|
13.0
|
14.2
|
230
|
237
|
471
|
|
3*6+1*4
|
1/2.78
|
12.0
|
14.0
|
16.0
|
315
|
320
|
600
|
|
3*10+1*6
|
7/1.35
|
16.0
|
18.0
|
19.0
|
495
|
501
|
810
|
|
3*16+1*10
|
7/1.70
|
18.9
|
20.5
|
22.0
|
745
|
748
|
1115
|
|
3*25+1*16
|
7/2.15
|
21.0
|
23.0
|
25.0
|
1085
|
1090
|
1555
|
|
3*35+1*16
|
7/2.52
|
26.5
|
29.0
|
31.5
|
1450
|
1410
|
2255
|
|
3*50+1*25
|
10/2.52
|
-
|
32.0
|
34.2
|
1940
|
1900
|
2780
|
|
3*70+1*35
|
14/2.52
|
-
|
35.8
|
38.0
|
2720
|
2690
|
3700
|
|
3*95+1*50
|
19/2.52
|
-
|
43.0
|
45.5
|
3585
|
3580
|
4800
|
|
3*120+1*70
|
24/2.52
|
-
|
45.0
|
48.0
|
4650
|
4580
|
6010
|
|
3*150+1*70
|
30/2.52
|
-
|
47.5
|
50.5
|
5480
|
5400
|
7010
|
|
3*185+1*95
|
37/2.52
|
-
|
52.0
|
55.0
|
6890
|
6810
|
8600
|
|
3*240+1*120
|
48/2.52
|
-
|
58.0
|
61.0
|
8750
|
8610
|
10525
|
|
3*4+2*2.5
|
1/2.26
|
11.5
|
12.0
|
13.0
|
280
|
287
|
521
|
|
3*6+2*4
|
1/2.78
|
12.5
|
14.0
|
14.8
|
375
|
380
|
660
|
|
3*10+2*6
|
7/1.35
|
16.0
|
18.0
|
19.5
|
565
|
571
|
880
|
|
3*16+2*10
|
7/1.70
|
22.0
|
24.0
|
26.0
|
860
|
858
|
1225
|
|
3*25+2*16
|
7/2.15
|
24.0
|
26.0
|
27.5
|
1285
|
1290
|
1755
|
|
3*35+2*16
|
7/2.52
|
25.0
|
27.5
|
29.0
|
1650
|
1610
|
2455
|
|
3*50+2*25
|
16*2.00
|
-
|
34.0
|
36.5
|
2240
|
2200
|
3080
|
|
3*70+2*35
|
33*1.64
|
-
|
37.0
|
39.2
|
3120
|
3090
|
4100
|
|
3*95+2*50
|
33*1.92
|
-
|
40.00
|
41.8
|
4285
|
4280
|
5500
|
|
3*120+2*70
|
33*2.15
|
-
|
45.5
|
48.5
|
5550
|
5480
|
6910
|
|
3*150+2*70
|
33*2.41
|
-
|
52.0
|
56.2
|
6380
|
6300
|
7910
|
|
3*185+2*95
|
33*2.68
|
-
|
56.0
|
58.0
|
7890
|
7810
|
9600
|
|
3*240+2*120
|
56*2.34
|
-
|
60.0
|
64.5
|
9950
|
9810
|
11725
|
|
4*4
|
1/2.26
|
10.50
|
11.5
|
14.0
|
238
|
250
|
480
|
|
4*6
|
1/2.78
|
12.30
|
14.5
|
15.0
|
333
|
340
|
590
|
|
4*10
|
7/1.35
|
17.00
|
20.0
|
21.3
|
543
|
550
|
868
|
|
4*16
|
7/1.70
|
19.00
|
21.5
|
22.9
|
806
|
810
|
1245
|
|
4*25
|
7/2.15
|
21.50
|
25.0
|
26.5
|
1184
|
1190
|
1680
|
|
4*35
|
7/2.52
|
-
|
26.0
|
27.8
|
1615
|
1600
|
2178
|
|
4*50
|
10/2.52
|
-
|
28.2
|
30.0
|
2170
|
2170
|
2940
|
|
4*70
|
14/2.52 ,
|
-, ,
|
29.7
|
30.7
|
3056
|
3030
|
3960
|
|
4*95
|
19/2.52
|
-
|
32.5
|
33.2
|
4036
|
4000
|
5108
|
|
4*120
|
24/2.52
|
-
|
36.8
|
38.8
|
5120
|
5080
|
6400
|
|
4*150
|
30/2.52
|
-
|
39.4
|
41.4
|
6255
|
6200
|
7775
|
|
4*185
|
37/2.52
|
-
|
43.7
|
45.7
|
7755
|
7700
|
9500
|
|
我公司生產五芯等截面電纜不在此表中。
|
注：鎧裝電纜外徑參照附錄D表1進行計算。

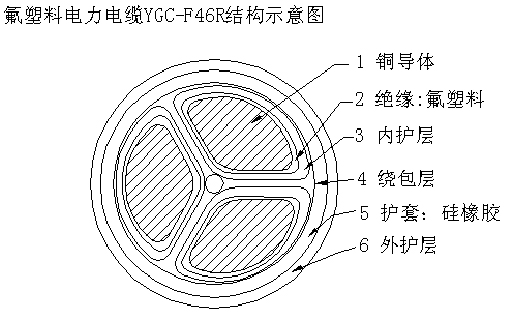

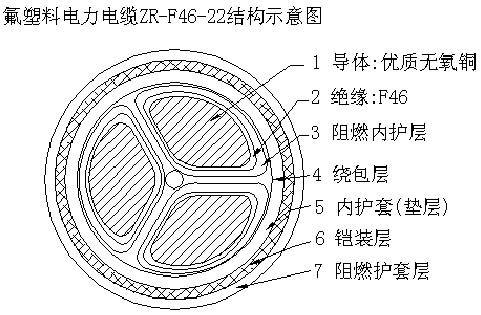

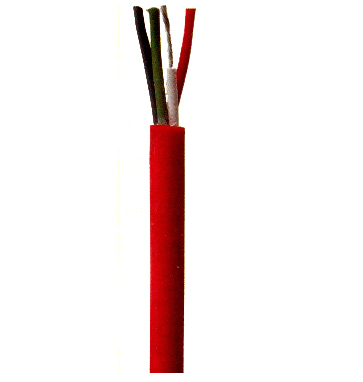

八：部分產品結構示意圖：（附圖1）
八：部分產品結構示意圖：（附圖1）
