F46氟塑料絕緣耐高溫電力電纜

1.執行標準
　　本產品按企業標準Q/ILXDl4-2005
2.用途
　　耐高溫電纜適用于固定敷設在額定電壓Uo/U為0.6/1kv及以下高溫環境的輸配電線路中。
3.型號和名稱

型號	名稱	使用溫度
FF-20	F46絕緣和護套電力電纜	—60℃—200℃
FF22-200	F46絕緣、鋼帶鎧裝、F46護套電力電纜	—60℃-200℃
FV-l05	F46絕緣、105℃聚氯乙烯護套電力電纜	—15℃—105℃
FV22-105	F46絕緣、鋼帶鎧裝、105℃聚氯乙烯護套電力電纜	—15℃—105℃

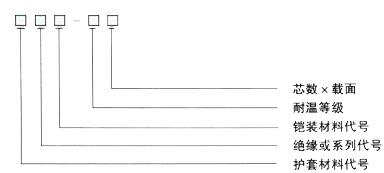

4.型號說明





項目	代號	說明
絕緣系列	F	聚全氟乙丙烯絕緣(F46)電力電纜
護套	F	聚全氟乙丙烯護套(F46)
	V	105℃聚氯乙烯護套
鎧裝	22	鋼帶鎧裝
耐溫系數	200	最高工作溫度200℃
	105	最高工作溫度105℃

　　　　　
舉例：F46絕緣、F46護套鋼帶鎧裝三芯、標稱截面為150mm2表示為：FF22-200 3×150。

5.電纜規格

型號	芯數	標稱截面
FF-200	1，2，3，4，3+1	1．5-240
FV-105	1，2，3，4，3+1	1．5-185
FF22-200	2，3，4，3+1	4-185
FV22-105	2，3，4，3+1	4-185

　3+1芯電纜第四芯(中性線芯)的截面應符合下表　

主線芯	第四芯	主線芯	第四芯	主線芯	第四芯
4	2．5	25	16	95	50
6	4	35	16	120	70
10	6	50	25	150	70
16	10	70	35	185	95

6.使用特性
