執行標準
本產品執行企業標準（等效采用英國B(niǎo)S5308標準）
阻燃特性符合GB/T18380.3（IEC60332-3）規定要求
產品特點及用途
氟塑料絕緣電子計算機屏蔽電纜適用于計算機集散控制系統，傳遞生產裝置過程變量的檢測、控制、連鎖,報警等模擬合數字信號，產品采用氟塑料絕緣分對對絞、對屏、氟塑料隔離、總屏、硅橡膠護套等工藝，因此除具有良好的抗磁場干擾，靜電干擾等性能外，還具有耐高、低溫，乃酸堿，耐油，不燃燒等優異性能
使用特性
1.交流額定電壓：（Uo/U）300/500V
2.電纜導體長期允許工作溫度：200℃
3.最低環境溫度為：阻燃聚氯乙烯護套： 固定敷設：-40℃，非固定敷設：-15℃
硅橡膠護套： 固定敷設：-60℃，非固定敷設：-20℃
4.安裝敷設溫度：阻燃聚氯乙烯護套不低于0℃ 硅橡膠護套不低于-60℃
5.電纜允許最小彎曲半徑：銅帶屏蔽纏繞電纜應不小于電纜外徑的12倍，其余結構的電纜應不小于電纜外徑的6倍
主要技術參數
|
性能項目
|
單位
|
指標
|
||||
|
導體線芯直流電阻20℃
|
Ω/km
|
標稱截面mm2
|
0.75
|
1.0
|
1.5
|
2.5
|
|
A類導體
|
24.5
|
18.0
|
12.1
|
7.41
|
||
|
B類導體
|
24.5
|
18.1
|
12.1
|
7.41
|
||
|
R類導體
|
26.0
|
19.5
|
13.3
|
7.98
|
||
|
工作電容
|
PF/m
|
≤90
|
||||
|
電容不平衡
|
PF/m
|
≤1
|
||||
|
20℃時絕緣電阻
|
MΩ·km
|
≥5000
|
||||
|
試驗電壓
|
V
|
2000/min
|
||||
|
阻燃特性
|
|
A成B類（按GB/T18380.3試驗）
|
||||
|
電感/電阻
|
μH/Ω
|
≤25
|
||||
|
屏蔽抑制系數
|
|
≤0.01
|
||||
產品型號及名稱
|
型號
|
產品名稱
|
| ZR-DJFVP | 銅芯氟塑料絕緣阻燃聚氯乙烯護套銅絲編織屏蔽電子計算機屏蔽電纜 |
| ZR-DJFVRP | 銅芯氟塑料絕緣阻燃聚氯乙烯護套銅絲編織屏蔽電子計算機屏蔽軟電纜 |
| ZR-DJFPVP | 銅芯氟塑料絕緣阻燃聚氯乙烯護套銅絲編織分屏、總屏電子計算機屏蔽電纜 |
| ZR-DJFPVRP | 銅芯氟塑料絕緣阻燃聚氯乙烯護套銅絲編織分屏、總屏電子計算機屏蔽軟電纜 |
| ZR-DJFVP3 | 銅芯氟塑料絕緣阻燃聚氯乙烯護套鋁塑復合帶繞包屏蔽電子計算機屏蔽電纜 |
| ZR-DJFVRP3 | 銅芯氟塑料絕緣阻燃聚氯乙烯護套鋁塑復合帶繞包屏蔽電子計算機屏蔽軟電纜 |
| ZR-DJFP3VP3 | 銅芯氟塑料絕緣阻燃聚氯乙烯護套鋁塑復合帶繞包分屏、總屏電子計算機屏蔽電纜 |
| ZR-DJFP3VRP3 | 銅芯氟塑料絕緣阻燃聚氯乙烯護套鋁塑復合帶繞包分屏、總屏電子計算機屏蔽軟電纜 |
| ZR-DJFVP2 | 銅芯氟塑料絕緣阻燃聚氯乙烯護套銅帶繞包屏蔽電子計算機屏蔽電纜 |
| ZR-DJFVRP2 | 銅芯氟塑料絕緣阻燃聚氯乙烯護套銅帶繞包屏蔽電子計算機屏蔽軟電纜 |
| ZR-DJFP2VP2 | 銅芯氟塑料絕緣阻燃聚氯乙烯護套銅帶繞包分屏、總屏電子計算機屏蔽電纜 |
| ZR-DJFP2VRP2 | 銅芯氟塑料絕緣阻燃聚氯乙烯護套銅帶繞包分屏、總屏電子計算機屏蔽軟電纜 |
| DJFGP | 銅芯氟塑料絕緣硅橡膠護套銅絲編織屏蔽電子計算機屏蔽電纜 |
| DJFGRP | 銅芯氟塑料絕緣硅橡膠護套銅絲編織屏蔽電子計算機屏蔽軟電纜 |
| DJFPGP | 銅芯氟塑料絕緣硅橡膠護套銅絲編織分屏、總屏電子計算機屏蔽電纜 |
| DJFPGRP | 銅芯氟塑料絕緣硅橡膠護套銅絲編織分屏、總屏電子計算機屏蔽軟電纜 |
| IMDJFGP | 銅芯進口氟塑料絕緣硅橡膠護套銅絲編織屏蔽電子計算機屏蔽電纜 |
| IMDJGRP | 銅芯進口氟塑料絕緣硅橡膠護套銅絲編織屏蔽電子計算機屏蔽軟電纜 |
| IMDJFPGP | 銅芯進口氟塑料絕緣硅橡膠護套銅絲編織分屏、總屏電子計算機屏蔽電纜 |
| IMDJFPGRP | 銅芯進口氟塑料絕緣硅橡膠護套銅絲編織分屏、總屏電子計算機屏蔽軟電纜 |
標注舉例
銅芯進口氟塑料絕緣硅橡膠護套，銅絲編織分屏，總屏蔽電子計算機屏蔽軟電纜，導體線芯標稱截面為1.5mm2，有5個2線對，導體線芯由32根銅絲絞合Φ0.25mm.表示為：IMDJFPGRP 5×2×1.5mm2

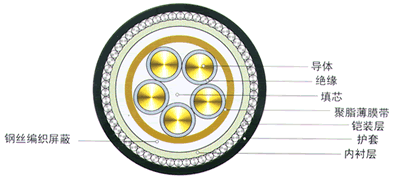

產品結構示意圖
