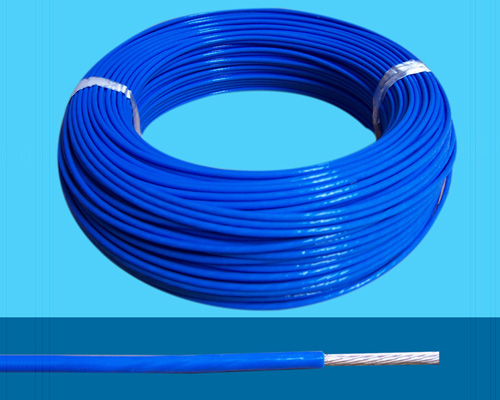

簡要說明:氟塑料絕緣耐高溫電纜
詳細介紹:
產品標準:參照GB9330、GB/T12706、GJB773A等標準。
1、用途:
本產品適用于電廠、航空、鋼鐵、石油、化工等以及其他一些工作溫度在150℃以下,200℃以下以下的控制、監控回路的輸配電以及作電器儀表及自動化控制系統的信號傳輸線。。
2:使用條件:
(1)、額定電壓(U0/U):耐高溫控制電纜為:450/750V,耐高溫電力電纜為0.6/1kV。
(2)、最低環境溫度:固定敷設-40℃,非固定敷設-15℃。
(3)、敷設安裝電纜時的最小彎曲半徑:無鎧裝層的電纜,應不小于電纜外徑的6倍,有鎧裝或銅帶屏蔽結構的電纜,應不小于電纜外徑的12倍,有屏蔽層結構的軟電纜,應不小于電纜外徑的6倍。
3、型號、名稱、使用范圍:見表1
表1
型 號
名 稱
備 注
KFV, ZR-KFV
氟塑料絕緣105℃聚氯乙烯護套(阻燃)控制電纜
1、電纜導體長期工作溫度105℃,
2、敷設在環境溫度為-40~105℃的場合中。
KFVP, ZR-KFVP
氟塑料絕緣105℃聚氯乙烯護套編織屏蔽(阻燃)控制電纜
KFV22,ZR-KFV22
氟塑料絕緣105℃聚氯乙烯護套鋼帶鎧裝(阻燃)控制電纜
FV, ZR-FV
氟塑料絕緣105℃聚氯乙烯護套(阻燃)電力電纜
FV22, ZR-FV22
氟塑料絕緣105℃聚氯乙烯護套鋼帶鎧裝(阻燃)電力電纜
KFF, ZR-KFF
氟塑料絕緣和護套耐高溫(阻燃)控制電纜
1、電纜導體長期工作溫度200℃,
2、敷設在環境溫度為-40~200℃
的場合中。
KFFP, ZR-KFFP
氟塑料絕緣和護套編織屏蔽耐高溫(阻燃)控制電纜
KFF22,ZR-KFF22
氟塑料絕緣和護套鋼帶鎧裝耐高溫(阻燃)控制電纜
FF, ZR-FF
氟塑料絕緣和護套耐高溫(阻燃)電力電纜
FF22, ZR-FF22
氟塑料絕緣和護套鋼帶鎧裝耐高溫(阻燃)電力電纜
注:① 耐高溫控制電纜的導體材料可用銅芯或鍍錫銅芯,屏蔽型式可用鍍錫屏蔽,訂貨時在合同中應注明。
② 根據用戶要求可生產氟塑料絕緣和護套耐高溫計算機屏蔽電纜,具體技術參數另行提供。
4、產品規格:見表2~表3
表2 耐高溫控制電纜
型 號
額定電壓
V
導體標稱截面 mm2
0.5
0.75
1.0
1.5
2.5
4
6
10
芯 數
KFV, ZR-KFV
KFF, ZR-KFF
KFVP, ZR-KFVP
KFFP, ZR-KFFP
450/750
2~61
2~14
2~10
KFV22,ZR-KFV22
FF22, ZR-FF22
7~61
4~61
4~14
4~10
注:推薦的芯數:2、3、4、5、7、8、10、12、14、16、19、24、27、30、37、44、48、52、61等。
表3 耐高溫電力電纜
型 號
額定電壓kV
芯 數
導體標稱截面 mm2
FV, ZR-FV
FF, ZR-FF
FV22,ZR-FV22
FF22,ZR-FF22
0.6/1
1
1.5~300
2,3,4
1.5~240
3+1
4~240
4+1
4~185
3+2
5
1.5~185
