一、執行標準
阻燃耐火特性試驗符合GB12666-90規定
二、產品特點及用途
該耐高溫電纜適用于交流額定電壓450/750V及以下電器儀表的連接線和自動控制系統的傳輸線，具有耐油、防水、耐磨、耐酸堿及各種腐蝕性氣體、耐老化、不燃燒等優異性能，適合冶金、電力、石化等行業。
三、使用特性
⒈交流額定電壓：Uo/U 450/750V
⒉最高工作溫度：聚全氟乙丙烯（F46）絕緣不超過200℃
可溶性聚四氟乙烯（PFA）絕緣不超過260℃
⒊最低環境溫度：
聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃
氟聚合物及硅橡膠護套：固定敷設-60℃，非固定敷設-20℃
4.電纜安裝敷設溫度應不低于-25℃
5.電纜允許彎曲半徑：非鎧裝電纜最小為電纜外徑的6倍
銅帶屏蔽或鋼帶鎧裝電纜最小為電纜外徑的12倍
氟聚合物絕緣和護套電纜最小為電纜外徑的8倍
四、耐高溫控制電纜產品型號及名稱
|
型號 |
名稱 |
|
KFF |
銅芯氟聚合物絕緣和護套控制電纜 |
|
KFFP |
銅芯氟聚合物絕緣和護套銅絲編織屏蔽控制電纜 |
|
KFFR |
銅芯氟聚合物絕緣和護套控制軟電纜 |
|
KFFRP |
銅芯氟聚合物絕緣和護套銅絲編織屏蔽控制軟電纜 |
|
KFV |
銅芯氟聚合物絕緣聚氯乙烯護套控制電纜 |
|
KFG |
銅芯氟聚合物絕緣硅橡膠護套控制電纜 |
|
KFGR |
銅芯氟聚合物絕緣硅橡膠護套控制軟電纜 |
|
KFGP |
銅芯氟聚合物絕緣硅橡膠護套銅絲編織屏蔽控制電纜 |
|
KFGPR |
銅芯氟聚合物絕緣硅橡膠護套銅絲編織屏蔽控制軟電纜 |
五、代號名稱和含義
|
項目 |
代號 |
說明 |
|
系列代號 |
K |
控制電纜 |
|
絕緣材料 |
F |
氟聚合物 |
|
護套材料 |
F |
氟聚合物 |
|
V |
聚氯乙烯 |
|
|
G |
硅橡膠 |
|
|
屏蔽材料 |
P |
銅絲編織屏蔽 |
|
導體結構 |
R |
多股絞合導體 |
標注舉例：
銅芯氟塑料絕緣及護套，銅絲編織屏蔽控制軟電纜,12芯1.5 mm2,導體線芯由30根φ0.25 mm銅絲絞合成，表示為：KFFRP 12×1.5

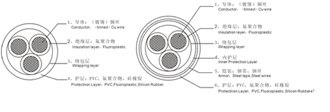

六、產品結構示意圖
