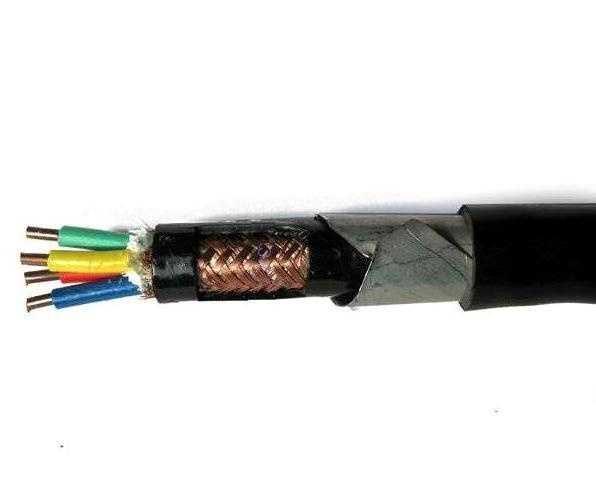

F46/PFA氟塑料絕緣及護套耐高溫控制電纜

型號	名稱	備注
KFF-200	F46絕緣和護套耐高溫電纜	長期工作溫度200℃
KFPF-200	F46絕緣和護套屏蔽耐高溫電纜
KFF22-200	F46絕緣和護套鋼帶鎧裝高溫電纜
KFPF22-200	F46絕緣和護套鋼帶鎧裝屏蔽高溫電纜
KFF-250	PFA絕緣和護套耐高溫電纜	長期工作溫度250℃
KFPF-250	PFA絕緣和護套屏蔽耐高溫電纜
KFF22-250	PFA絕緣和護套鋼帶鎧裝耐高溫電纜
KFPF22-250	PFA絕緣和護套鋼帶鎧裝屏蔽耐高溫電纜

型號用字母、數字代號的含義：

項目	代號	含義
系列代號	K	控制電纜
絕緣材料	F	聚全氟乙丙烯（F46）最高工作溫度200℃
		可熔性聚四氟乙烯（PFA）最高工作溫度250℃
屏蔽材料	P	無屏蔽可省略 鍍錫銅絲屏蔽
護套材料	F	聚全氟乙丙烯（F46）最高工作溫度200℃
		可熔性聚四氟乙烯（PFA）最高工作溫度250℃
鎧裝材料	22	綱帶鎧裝
導體鍍層	X Y	鍍錫 鍍銀
耐熱等級	200 500	最高工作溫度200℃ 最高工作溫度250 ℃
規格		填寫芯數 導體截面（N S） N：2、3、4、5、7、8、10、12、14、16、19、24、27、30、37、44、48、52、61 S：0.2、0.35、0.5、0.75、1.0、1.5、2.5、4、6（mm2）
導體種類 （在括號內填寫）	A B R	單股導體 七股膠合導體 多股軟導體

例1：10芯1.5mm2鍍錫銅線A類導體F46絕緣和護套鋼帶鎧裝鍍錫銅線屏蔽高溫電纜表示
為：KFPF22X-200 10X1.5（A）
例2：10芯1.5mm2鍍銀B類導體，PFA絕緣和護套耐高溫電纜表示為：
KFFY-250 10X1.5（B）
技術指標：

項目

技術指標

導體直流電阻20℃

截面mm 電阻（Ω·Km）導體

0.2

0.35

0.5

0.75

1.0

1.5

2.5

4

6

鍍銀

鍍銀

鍍銀

鍍銀

鍍銀

鍍銀

鍍銀

鍍銀

鍍銀

鍍銀

鍍銀

鍍銀

鍍銀

鍍銀

鍍銀

鍍銀

鍍銀

鍍銀

導體種類

A-B類

R類

試驗電壓

額定電壓450/750V，試驗電壓2500V，1min 額定電壓300/500V及以下，試驗電壓2000V，1min

絕緣電阻

20 ℃時≥1000MΩ·Km

產品主要規格尺寸
參照氟塑料絕緣聚氯乙烯護套耐高溫控制電纜規定。
