產品名稱： 耐高溫電纜,防火電纜,阻燃電纜 | |
| 產品型號： NH-KVV | ||
| 產品價格： 電議 特價：電議 | ||
| 發布時間：2013-6-13 10:12:27 | ||
| 關 注 度：941 | ||

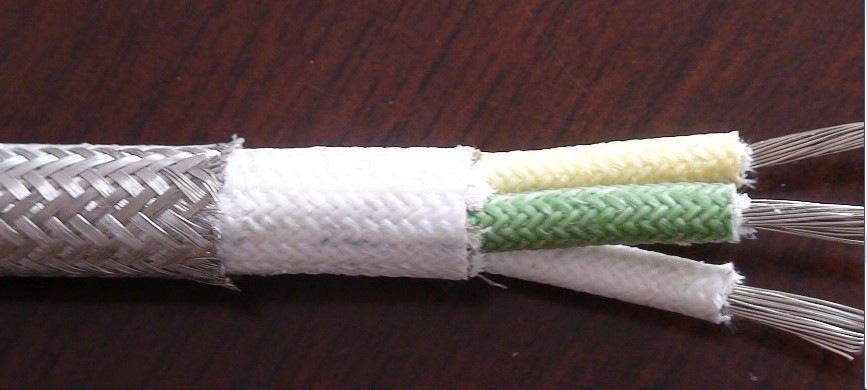

耐高溫電纜,防火電纜,阻燃電纜
一、產品特點及用途
耐高溫防火控制電纜具有較高的耐火性能，經受火焰直接燃燒下，在一定的時間內不發生短路和斷路故障，因此，在火災發生時，有利于減少損失。本產品適用于各種火災危險較大，消防安全重要性較高場所的電氣裝備及控制系統作連接線。
二、產品執行標準
GB9330-88
三、使用特性
1、交流額定電壓：U0/U 450/750V；
2、最高工作溫度：阻燃聚氯乙烯絕緣和護套 70℃和105℃；
氟塑料絕緣和護套 200℃和260℃；
交聯聚乙烯絕緣 90℃；
低煙無鹵阻燃聚烯烴 70℃；
低煙無鹵阻燃交聯聚烯烴90℃和125℃。
3、最低環境溫度：阻燃聚氯乙烯護套 固定敷設-40℃、非固定敷設-15℃；
氟塑料絕緣和護套 固定敷設-60℃、非固定敷設-20℃；
4、耐火特性
|
符合IEC331規定 |
火焰溫度750℃、燃燒時間3h、冷卻時間12h、附加額定電壓、附加3A電流 |
|
符合GB12666.6-A規定 |
火焰溫度950-1000℃、燃燒時間90min、附加額定電壓3A電流 |
|
符合GB12666.6-B規定 |
火焰溫度750-800℃、燃燒時間90min、附加額定電壓3A電流 |
5、電纜安裝敷設溫度不低于0℃；氟塑料護套電纜不低于-25℃；
6、敷設推薦的允許彎曲半徑：非鎧裝電纜不小于電纜外徑的6倍，鎧裝電纜不小于電纜外徑的12倍，氟塑料絕緣和護套材料電纜不小于電纜外徑的8倍。
四、基本型號及名稱
|
型 號 |
產 品 名 稱 |
|
NH-KVV |
阻燃聚氯乙烯絕緣和護套耐火控制電纜 |
|
NH-KVVP |
阻燃聚氯乙烯絕緣和護套銅絲編織屏蔽耐火控制電纜 |
|
NH-KVVP2 |
阻燃聚氯乙烯絕緣和護套銅帶繞包屏蔽耐火控制電纜 |
|
NH-KFF |
氟塑料絕緣和護套耐火控制電纜 |
|
NH-KFFP |
氟塑料絕緣和護套銅絲編織屏蔽耐火控制電纜 |
|
NH-KFFP2 |
氟塑料絕緣和護套銅帶繞包屏蔽耐火控制電纜 |
|
NH-KVDVD |
低煙低鹵阻燃聚氯乙烯絕緣和護套耐火控制電纜 |
|
NH-KVDVDP |
低煙低鹵阻燃聚氯乙烯絕緣和護套銅絲編織屏蔽耐火控制電纜 |
|
NH-KVDVDP2 |
低煙低鹵阻燃聚氯乙烯絕緣和護套銅帶繞包屏蔽耐火控制電纜 |
|
NH-KYDYD |
低煙無鹵阻燃聚烯烴絕緣和護套耐火控制電纜 |
|
NH-KYDYDP |
低煙無鹵阻燃聚烯烴絕緣和護套銅絲編織屏蔽耐火控制電纜 |
|
NH-KYDYDP2 |
低煙無鹵阻燃聚烯烴絕緣和護套銅帶繞包屏蔽耐火控制電纜 |
|
NH-KYJV |
交聯聚乙烯絕緣阻燃聚氯乙烯護套耐火控制電纜 |
|
NH-KYJVP |
交聯聚乙烯絕緣阻燃聚氯乙烯護套銅絲編織屏蔽耐火控制電纜 |
|
NH-KYJVP2 |
交聯聚乙烯絕緣阻燃聚氯乙烯護套銅帶繞包屏蔽耐火控制電纜 |
備注：鎧裝電纜型號后加22，軟結構電纜屏蔽種類可采用P2、P3等形式。
五、代號名稱和含義
|
項 目 |
代 號 |
說 明 |
|
耐火特性 |
NH |
耐火電纜A或B |
|
系列代號 |
K |
控制電纜 |
|
絕緣材料 |
V |
聚氯乙烯、阻燃聚氯乙烯 |
|
Y |
聚乙烯 |
|
|
YD |
低煙無鹵聚烯烴(YDJ低煙無鹵交聯聚烯烴) |
|
|
YJ |
交聯聚乙烯 |
|
|
F |
氟塑料分200℃和260℃ |
|
|
護套材料 |
V |
聚氯乙烯、阻燃聚氯乙烯 |
|
F |
氟塑料分200℃和260℃ |
|
|
YD |
低煙無鹵聚烯烴 |
|
|
屏蔽材料 |
P |
銅絲編織屏蔽 |
|
P2 |
銅帶繞包屏蔽 |
|
|
P3 |
鋁塑繞包屏蔽 |
|
|
鎧裝材料 |
22 |
鋼帶鎧裝聚氯乙烯護套 |
|
32 |
鋼絲鎧裝聚氯乙烯護套 |
|
|
導體結構 |
A |
單股導體 |
|
B |
7股絞合導體 |
|
|
R |
多股絞合導體 |
六、主要技術指標
|
性能項目 |
單位 |
技術指標 |
|||||
|
20℃導體直流電阻≤DC |
Ω/KM |
截面mm2 |
0.5 |
0.75 |
1 |
1.5 |
2.5 |
|
A類 |
36.0 |
24.5 |
18.1 |
12.1 |
7.41 |
||
|
R類 |
39.0 |
26.0 |
19.5 |
13.3 |
7.98 |
||
|
試驗電壓 |
|
2.5KV/5min |
|||||
|
絕緣電阻 |
MΩ/KM |
1000 |
|||||
|
耐火電阻 |
|
GB12666.6A類或B類 |
|||||
|
阻燃特性 |
|
GB12666.5A類或B類 |
|||||
