300/500V 多對編織屏蔽柔性通信線纜
LI-HCH FE180 (PH30) (CU/SR/OSCR/LSZH 300/500V Class 5)
應用
該電纜使用于室內儀表用電纜，控制電纜以及辦公建筑內的電氣噪聲環境和火災警報系統的配線電纜。
標準
符合VDE 0812/EN 50290-2-27標準的設計
防火性能
|
線路完整性 |
IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180); |
|
施加機械沖擊時的線路完整性 |
EN 50200(PH120); CEI 20-36/4-0 |
|
施加機械沖擊和水噴射時的線路完整性 |
EN 50200 附錄 E |
|
系統線路完整性 |
取決于鋪設系統的DIN 4102-12, E30 |
|
阻燃性（單根垂直線纜測試） |
EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; |
|
降低火蔓延（垂直安裝的成束電纜測試） |
EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; |
|
無鹵 |
IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; |
|
無腐蝕性氣體排放 |
IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; |
|
最小煙霧釋放 |
IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; |
|
無有毒氣體 |
NES 02-713; NF C 20-454 |
注：*表示該標準已經被取代
額定電壓
300/500V

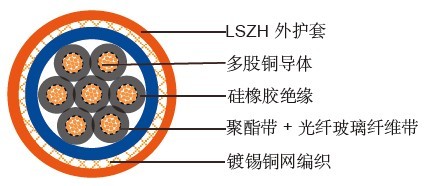

電纜結構
導體：平紋退火銅導線，多股絞合符合IEC(EN) 60228 class 2.
絕緣層;符合標準BS 7655第1.1部分的防火硅橡膠E12類型。
布線：線芯同合適的不吸潮填充物安裝在同一同心層上。
防火層：聚酯帶和玻纖帶
總屏蔽層：含有鍍錫銅編織物（至少85%的覆蓋范圍）的鋁帶或者聚酯帶。
外護套：符合BS 7652標準第6.1部分的熱塑性塑料，低煙無鹵復合物L(fēng)TS3類（符合BS 7655:第2.6 部分指出，塑性塑料，低煙無鹵復合物SW2-SW4類型）
色碼
絕緣層顏色：根據標準VDE 0812
護套顏色: 橘黃色（也可根據要求選擇）
物理性能和熱性能
工作溫度范圍（固定狀態下）：-30°C – +90°C
安裝溫度范圍（運動狀態）：-20°C – +50°C
最小彎曲半徑：7.5×OD
電氣特性
|
介電試驗 |
2000 V r.m.s. x 5’ (芯/芯) |
|
絕緣電阻 |
≥300 MΩ x km ( 20°C時) |
|
短路溫度 |
350°C |
載流容量（A）
|
電纜編碼 |
線芯數量和截面積 |
絕緣層厚度 |
護套厚度 |
標稱直徑 |
標稱重量 |
|
mm2 |
mm2 |
mm |
mm |
mm |
kg/km |
|
2芯 |
|||||
|
LI-HCH FE180(PH30) |
2x0.75 |
0.6 |
0.8 |
6.3 |
55 |
|
LI-HCH FE180(PH30) |
2x1.0 |
0.6 |
0.9 |
6.9 |
62 |
|
LI-HCH FE180(PH30) |
2x1.5 |
0.7 |
1.0 |
7.3 |
79 |
|
3芯 |
|||||
|
LI-HCH FE180(PH30) |
3x0.75 |
0.6 |
0.8 |
6.6 |
67 |
|
LI-HCH FE180(PH30) |
3x1.0 |
0.6 |
0.9 |
7.2 |
77 |
|
LI-HCH FE180(PH30) |
3x1.5 |
0.7 |
1.0 |
7.6 |
101 |
|
4芯 |
|||||
|
LI-HCH FE180(PH30) |
4x0.75 |
0.6 |
0.8 |
7.2 |
85 |
|
LI-HCH FE180(PH30) |
4x1.0 |
0.6 |
0.9 |
7.7 |
98 |
|
LI-HCH FE180(PH30) |
4x1.5 |
0.7 |
1.0 |
8.2 |
112 |
|
5芯 |
|||||
|
LI-HCH FE180(PH30) |
5x0.75 |
0.6 |
0.8 |
7.9 |
105 |
|
LI-HCH FE180(PH30) |
5x1.0 |
0.6 |
0.9 |
7.9 |
117 |
|
LI-HCH FE180(PH30) |
5x1.5 |
0.7 |
1.0 |
9.0 |
127 |
|
6芯 |
|||||
|
LI-HCH FE180(PH30) |
6x0.75 |
0.6 |
0.8 |
8.6 |
121 |
|
LI-HCH FE180(PH30) |
6x1.0 |
0.6 |
0.9 |
9.1 |
138 |
|
LI-HCH FE180(PH30) |
6x1.5 |
0.7 |
1.0 |
10.0 |
161 |
|
7芯 |
|||||
|
LI-HCH FE180(PH30) |
7x0.75 |
0.6 |
0.8 |
8.6 |
131 |
|
LI-HCH FE180(PH30) |
7x1.0 |
0.6 |
0.9 |
9.1 |
152 |
|
LI-HCH FE180(PH30) |
7x1.5 |
0.7 |
1.0 |
10.0 |
193 |
