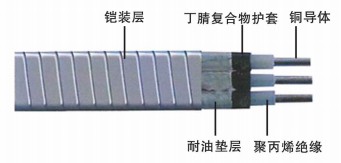

產品型號：聚丙烯絕緣、丁腈聚氯乙烯復合物護套、聚四氟乙烯帶/纖維帶燒包、鍍鋅（不銹鋼、蒙乃爾）鋼帶鎧裝扁形潛油泵電力電纜。
生產范圍：電壓：3KV 4KV 5KV 6KV溫度：導體長期工作溫度90℃（194℉）
執行標準：GB/T16750-2008，APIRP 11S6-2008
應用范圍：本產品適用于額定電壓小于3KV或小于6KV的潛油電泵機組配套供電。
交貨要求：可以最短1000米交貨或成盤交貨，成卷交貨使用全鋼瓦楞盤包裝。
儲運須知：電纜不允許磕碰、打扭，電纜兩端須防潮。


芯數	標稱截面 mm2	導體根數/單數 標稱直徑 mm	導體直流電阻20℃是不大 于≤Ω/km	絕緣標稱厚度mm		護套標稱厚度   mm		外形尺寸及重量（扁電纜）
								3kV		6kV
			Tinned	3kV	6kV	3kV	6kV	mm×mm	kg/km	mm×mm	kg/km
3	16	1/4.62	1.160	1.9	2.3	1.3	1.3	14×37	1278	18×42	1390
3	20	1/5.19	0.856	1.9	2.3	1.3	1.3	15×39	1449	19×44	1580
3	33.5	1/6.54	0.538	1.9	2.3	1.3	1.3	16×44	1643	21×50	1760
3	42.5	1/7.35	0.44	1.9	2.3	1.3	1.3	17×47	2158	22×54	2270




標稱截面		導體標稱直徑mm	1.9mm 絕緣電阻MΩ·km	1.9mm 泄漏電流 μA/km/kV 15.6℃	2.3mm 絕緣電阻MΩ·km	2.3mm 泄漏電流μA/km/kV	直流耐壓5分鐘
mm2	AWG						3kV	6kV
16	5	4.62	4500	0.278	5400	0.246	27kV	35kV
20	4	5.19	3380	0.295	3869	0.262	27kV	35kV
33.5	2	6.54	2530	0.394	2922	0.328	27kV	35kV
42.5	1	7.35	2300	0.427	2658	0.361	27kV	35kV
