600/1000V 高級柔性控制電纜
應用
該電纜主要被用作電源和信號傳播的配線線纜，不僅適用于戶內，戶外，甚至適用于潮濕的環境。電纜需要牢固鋪設于自由空氣，管道，砌石工程，金屬結構體，或者懸浮結構中，然而這些地方，萬一發生火災，人們將處于含有高密度煙霧，有毒氣體，腐蝕性氣體等的高危
險環境中。該電纜補充了緊急出口，警報信號，煙霧提示，自動扶梯，同時該電纜還可以直接或者間接鋪設于地下。
險環境中。該電纜補充了緊急出口，警報信號，煙霧提示，自動扶梯，同時該電纜還可以直接或者間接鋪設于地下。
標準
符合BS7629-1標準的設計
防火性能
|
線路完整性
|
IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180);
BS 8434-2 (120mins); BS 5839-1 Clause 26 2e; CEI 20-36/2-1; SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1) |
|
施加機械沖擊時的線路完整性
|
EN 50200(PH120); CEI 20-36/4-0
|
|
施加機械沖擊和水噴射時的線路完整性
|
EN 50200 附錄 E
|
|
系統線路完整性
|
取決于鋪設系統的DIN 4102-12, E30
|
|
阻燃性（單根垂直線纜測試）
|
EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2;
VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1* |
|
降低火蔓延（垂直安裝的成束電纜測試）
|
EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;
VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1); CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4 |
|
無鹵
|
IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;
CEI 20-37/2-1 ; BS 6425-1* |
|
無腐蝕性氣體排放
|
IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;
CEI 20-37/2-2 ; BS 6425-2* |
|
最小煙霧釋放
|
IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;
CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2* |
|
無有毒氣體
|
NES 02-713; NF C 20-454
|
注：*表示該標準已經被取代
額定電壓
600/1000V

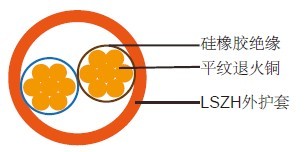

電纜結構
導體：平紋退火銅導線，多股絞合符合IEC(EN) 60228 class 2.
絕緣層; 覆合于交聯聚乙烯復合物的云母帶。
布線：線芯同合適的不吸潮填充物安裝在同一同心層上。
外護套：符合BS 7652標準第6.1部分的熱塑性塑料，低煙無鹵復合物L(fēng)TS3類（符合BS 7655:第2.6 部分指出，塑性塑料，低煙無鹵復合物SW2-SW4類型）
絕緣層; 覆合于交聯聚乙烯復合物的云母帶。
布線：線芯同合適的不吸潮填充物安裝在同一同心層上。
外護套：符合BS 7652標準第6.1部分的熱塑性塑料，低煙無鹵復合物L(fēng)TS3類（符合BS 7655:第2.6 部分指出，塑性塑料，低煙無鹵復合物SW2-SW4類型）
色碼
絕緣層顏色:
無地線時
2芯：藍色&棕色
3芯：棕色，黑色&灰色
4芯：棕色，黑色，灰色&藍色
5芯：藍色，棕色，灰色，黑色
有地線時
3芯：黃色/綠色，藍色，棕色
4芯：黃色/綠色，棕色，黑色，灰色
5芯：黃色/綠色，藍色，棕色，黑色，灰色
護套顏色：
紅色（也可根據要求選擇）
無地線時
2芯：藍色&棕色
3芯：棕色，黑色&灰色
4芯：棕色，黑色，灰色&藍色
5芯：藍色，棕色，灰色，黑色
有地線時
3芯：黃色/綠色，藍色，棕色
4芯：黃色/綠色，棕色，黑色，灰色
5芯：黃色/綠色，藍色，棕色，黑色，灰色
護套顏色：
紅色（也可根據要求選擇）
物理性能和熱性能
工作溫度范圍（固定狀態下）：-30°C – +90°C
安裝溫度范圍（運動狀態）：-20°C – +50°C
最小彎曲半徑：6×OD
工作溫度范圍（固定狀態下）：-30°C – +90°C
安裝溫度范圍（運動狀態）：-20°C – +50°C
最小彎曲半徑：6×OD
電氣特性
|
介電試驗
|
3500 V r.m.s. x 5’ (芯/芯)
|
|
絕緣電阻
|
≥300 MΩ x km ( 20°C時)
|
|
短路溫度
|
350°C
|
載流容量（A）
|
線芯數量和截面積
|
絕緣厚度
|
護套厚度
|
標稱外徑
|
標稱重量
|
|
mm2
|
mm
|
mm
|
mm
|
kg/km
|
|
2芯
|
||||
|
2x1.5 絞合 FFX400 1SZ1-R(PH60)
|
1.0
|
1.0
|
9.2
|
124
|
|
2x2.5 絞合 FFX400 1SZ1-R(PH60)
|
1.1
|
1.0
|
10.0
|
155
|
|
2x4 絞合 FFX400 1SZ1-R(PH60)
|
1.1
|
1.0
|
11.2
|
207
|
|
2x6 絞合 FFX400 1SZ1-R(PH60)
|
1.1
|
1.2
|
13.1
|
298
|
|
2x10 柔性 FFX400 1SZ1-F(PH60)
|
1.1
|
1.2
|
15.9
|
441
|
|
2x16 柔性 FFX400 1SZ1-F(PH60)
|
1.1
|
1.4
|
17.4
|
602
|
|
3芯
|
||||
|
3x1.5 柔性 FFX400 1SZ1-F(PH60)
|
1.0
|
1.0
|
9.8
|
148
|
|
3x1.5 柔性 FFX400 1SZ1-F(PH60)
|
1.1
|
1.0
|
10.6
|
188
|
|
3x1.5 柔性 FFX400 1SZ1-F(PH60)
|
1.1
|
1.0
|
12.1
|
263
|
|
3x1.5 柔性 FFX400 1SZ1-F(PH60)
|
1.1
|
1.2
|
14.4
|
372
|
|
3x10 柔性 FFX400 1SZ1-F(PH60)
|
1.1
|
1.4
|
16.8
|
541
|
|
3x16 柔性 FFX400 1SZ1-F(PH60)
|
1.1
|
1.4
|
19.4
|
777
|
|
4芯
|
||||
|
4x1.5 柔性 FFX400 1SZ1-F(PH60)
|
1.0
|
1.0
|
10.6
|
176
|
|
4x2.5 柔性 FFX400 1SZ1-F(PH60)
|
1.1
|
1.0
|
11.5
|
228
|
|
4x4 柔性 FFX400 1SZ1-F(PH60)
|
1.1
|
1.2
|
13.6
|
332
|
|
4x6柔性 FFX400 1SZ1-F(PH60)
|
1.1
|
1.0
|
11.5
|
214
|
|
4x10 柔性 FFX400 1SZ1-F(PH60)
|
1.1
|
1.4
|
18.5
|
680
|
|
4x16 柔性 FFX400 1SZ1-F(PH60)
|
1.1
|
1.4
|
21.2
|
973
|
|
5芯
|
||||
|
5x2,5 柔性 FFX400 1SZ1-F(PH60)
|
1.1
|
1.0
|
12.6
|
266
|
|
5x4 柔性 FFX400 1SZ1-F(PH60)
|
1.1
|
1.2
|
14.5
|
399
|
|
5x6 柔性 FFX400 1SZ1-F(PH60)
|
1.1
|
1.2
|
17.6
|
576
|
|
5x10 柔性 FFX400 1SZ1-F(PH60)
|
1.1
|
1.4
|
20.5
|
850
|
|
5x16 柔性 FFX400 1SZ1-F(PH60)
|
1.1
|
1.6
|
23.3
|
1202
|
電氣性能
導體運轉溫度: 90°C
周?chē)鷾囟? 30°C
導體運轉溫度: 90°C
周?chē)鷾囟? 30°C
載流容量（A）
|
導體截面積
|
參考方法4
（附在熱絕緣墻上的導管上） |
參考方法3（附在線槽或者墻上等的導管上）
|
參考方法1
（直接用夾子夾住） |
參考方法11（在一個有孔徑的電纜匣中，垂直或者水平）或者參考方法13（暴露于空氣中）
|
|||
|
一個3芯電纜或者一個4芯電纜
三相交流電 |
一個2芯電纜
單相交流電或者直流電 |
一個3芯電纜或者一個4芯電纜
三相交流電 |
一個2芯電纜
單相交流電或者直流電 |
一個3芯電纜或者一個4芯電纜
三相交流電 |
一個2芯電纜
單相交流電或者直流電 |
一個3芯電纜或者一個4芯電纜
三相交流電 |
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
|
mm2
|
A
|
A
|
A
|
A
|
A
|
A
|
A
|
|
1.5
|
16.5
|
22
|
19.5
|
24
|
22
|
26
|
23
|
|
2.5
|
22
|
30
|
26
|
33
|
30
|
36
|
32
|
|
4
|
30
|
40
|
35
|
45
|
40
|
49
|
42
|
|
6
|
38
|
51
|
44
|
58
|
52
|
63
|
54
|
|
10
|
51
|
69
|
60
|
80
|
71
|
86
|
75
|
|
16
|
68
|
91
|
80
|
107
|
96
|
115
|
100
|
電壓降落（/A/m）
|
標稱截面積
|
2芯電纜直流電
|
2芯電纜單相交流
|
3芯電纜或者4芯電纜三相交流
|
|
1
|
2
|
3
|
4
|
|
mm2
|
mV/A/m
|
mV/A/m
|
mV/A/m
|
|
1.5
|
31
|
31
|
27
|
|
2.5
|
19
|
19
|
16
|
|
4
|
12
|
12
|
10
|
|
6
|
7.9
|
7.9
|
6.8
|
|
10
|
4.7
|
4.7
|
4
|
|
16
|
2.9
|
2.9
|
2.5
|
