一、執行標準
MT818.5—1999   煤礦用阻燃電纜
第1單元：煤礦用移動類阻燃軟電纜
第5部分：額定電壓0.66/1.14 kV及以下移動軟電纜
二、產品型號名稱及用途見表1
表  1

型號	名稱	用途
MY-0.38/0.66	煤礦用移動類橡套軟電纜	各種井下移動采煤設備的電源連接
MYP-0.38/0.66	煤礦用移動類屏蔽橡套軟電纜	各種井下移動采煤設備的電源連接
MYP-0.66/1.14	煤礦用移動類屏蔽橡套軟電纜	各種井下移動采煤設備的電源連接

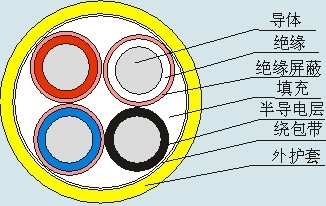

三、產品結構示意圖
MY-0.38/0.66
MYP-0.38/0.66
MYP-0.66/1.14
四、電纜的主要技術性能見表5
表  5

序號	項目		技術指標
1	20℃時導體直流電阻		見表5-1
2	20℃時絕緣電阻		見表5-2
3	5min工頻電壓試驗	0.38/0.66kV	3.0 kV絕緣不擊穿
		0.66/1.14kV	3.7 kV絕緣不擊穿
4	阻燃性能		符合MT386-1995要求

表  5-1

型號	標稱截面 mm2	20℃時導體直流電阻（≤Ω/km）
		不鍍錫	鍍錫
MY-0.38/0.66 MYP-0.38/0.66 MYP-0.0.66/1.14	4	4.95	5.09
	6	3.30	3.39
	10	1.91	1.95
	16	1.21	1.24
	25	0.780	0.795
	35	0.554	0.565
	50	0.386	0.393

續 表  5-1

型號	標稱截面 mm2	20℃時導體直流電阻（≤Ω/km）
		不鍍錫	鍍錫
MY-0.38/0.66 MYP-0.38/0.66 MYP-0.0.66/1.14	70	0.272	0.277
	95	0.206	0.210
	120	0.161	0.164
	150	0.129	0.132
	185	0.106	0.108
	240	0.0801	0.0817
	300	0.0641	0.0654
	400	0.0486	0.0495

表  5-2

型號	標稱截面 mm2	20℃時絕緣電阻（≥MΩ·km）
MY-0.38/0.66 MYP-0.38/0.66 MYP-0.0.66/1.14	4	200
	6	180
	10	160
	16	120
	25	120
	35	100
	50	100
	70～95	80
	≥120	50

 五、產品表示方法
1、煤礦用移動屏蔽橡套軟電纜,額定電壓為0.66/1.14kV,動力線芯3×50,地線芯1×16，
MYP-0.66/1.14  3×50+1×16
2、煤礦用移動橡套軟電纜,額定電壓為0.38/0.66kV,動力線芯3×35,地線芯1×16
MY-0.38/0.66  3×35+1×16
六、產品的工作條件
1、電纜的導體的最高額定工作溫度為65℃。
2、短路時（最長持續時間不超過5s）電纜導體的最高溫度不超過160℃。
3、電纜的最小彎曲半徑為電纜直徑的6倍。
4、系統的工作電壓應不大于系統額定電壓的1.1倍。
5、當電壓使用交流系統時，電纜的額定電壓至少應等于該系統的標準電壓。當使用于直流系統時，該系統的標稱電壓應不大于電纜額定電壓的1.5倍。
七、電纜的吊運和保管
1、在運輸過程中，不應使電纜及電纜盤受到損傷。嚴禁將電纜盤直接由車上推下。電纜盤不應平放運輸、平放貯存。
2、請勿從高處仍下裝有電纜的電纜盤或電纜圈，在運輸過程中，電纜盤必須放穩，并用合適的方法固定，防止互相沖撞或翻倒。
3、運輸或滾動電纜盤前，必須保證電纜盤牢固，電纜繞緊。滾動時必須順著電纜盤上的箭頭指示或電纜的纏緊方向進行。
4、電纜應集中分類存放，并應標明型號、電壓、規格、長度。電纜存放處不得積水。
5、電纜在保管期間，電纜盤及包裝應完成，標志應齊全，封端應嚴密。當有缺陷時應及時處理。
八、電纜的安裝敷設
1、電纜在放線時，張力應均勻，以免電纜扭曲，使絕緣線芯產生裂絞，導致事故發生。
2、做電纜頭時，要嚴格按國家電力施工規范使用專用工具。
3、電纜在安裝過程中一旦發現機械損傷，在條件允許的情況下，請務必對電纜進行相應的檢查，以確認電纜絕緣是否損壞。
4、電纜敷設前應按下列要求進行檢查：
4.1電纜型號、規格、電壓應符合設計。
4.2電纜外觀應無損傷，絕緣良好，電纜應經試驗合格。
4.3應根據設計和實際路徑，計算每根電纜長度，合理安排每盤電纜，減少電纜接頭。
4.4在帶電區域內，安裝敷設電纜，應有可靠的安全措施。
