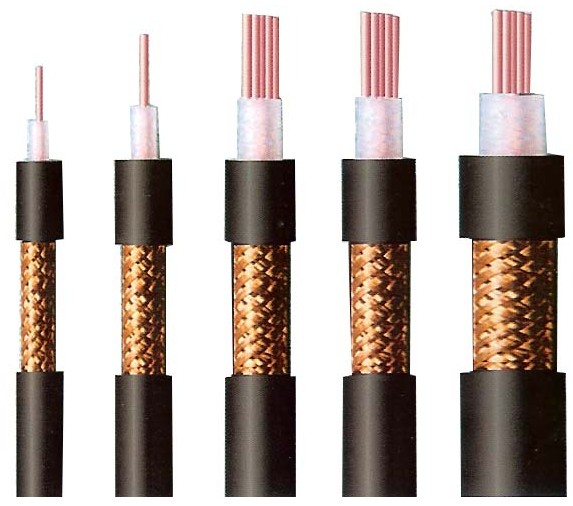

通信電纜-同軸射頻電纜
1、察絕緣介質的整度
標準同軸電纜的截面很圓整，電纜外導體、鋁泊貼于絕緣介質的外表面。介質的外表面越圓整，鋁箔與它外表的間隙越小，越不圓整間隙就越大。實踐證明，間隙越小電纜的性能越好，另外，大間隙空氣容易侵入屏蔽層而影響電纜的使用壽命。
2、測同軸電纜絕緣介質的一致性
同軸電纜緣介質直徑波動主要影響電纜的回波系數，此項檢查可剖出一段電纜的絕緣介質，用千分尺仔細栓查各點外徑，看其是否一致。
3、測同軸電纜的編織網
同軸電纜的紡織網線對同軸電旨的屏蔽性能起著重要作用，而且在集中供電有線電視線路中還是電源的回路線，因此同軸電纜質量檢測必須對紡織網是否嚴密平整進行察看，方法是剖開同軸電纜外護套，剪一小段同軸電纜編織網，對編織網數量進行鑒定，如果與所給指標數值相符為合格，另外對單根紡織網線用螺旋測微器進行測量，在同等價格下，線徑越粗質量越好。
4、查鋁箔的質量
同軸電纜中起重要屏蔽作用的是鋁箔，它在防止外來開路信號干擾與有線電視信號匯露方面具有重要作用，因此對新進同軸電旨應檢查鋁箔的質量。首先，剖開護套層，觀察編織網線和鋁箔層表面是否保持良好光澤;其次是取一段電纜，緊緊繞在金屬小軸上，拉直向反向轉繞，反復幾次，再割開電纜護套層觀看鋁箔有無折裂現象，也可剖出一小段鋁箔在手中反復揉搓和拉伸，經多次揉搓和拉伸仍未斷裂，具有一定韌性的為合作嘔，否則為次品。
5、查外護層的擠包緊度
高質量的同軸電纜外護層都包得很緊，這樣可縮小屏蔽層內間隙，防止空氣進入造成氧化，防止屏蔽層的相對滑動引起電性能飄移，但擠包太緊會(huì )造成剝頭不便，增加施工難度。檢查方法是取1m長的電纜，在端部肅去護層，以用力不能拉出線芯為合適。
6、察電纜成圈形狀
電纜成圈不僅是個美觀問題。而且也是質量問題。電纜成圈平整，各條電纜保持在同一同心平面上，電纜與電纜之間成圓弧平行地整體接觸，可減少電纜相互受力，堆放不易變形損傷，因此在驗收電纜質量時對此不可掉以輕心。
|
SYV
|
實芯聚乙烯絕緣—聚氯乙烯護套同軸射頻電纜
|
|||||
|
SEYV
|
實芯聚乙烯絕緣—聚氯乙烯護套對稱射頻電纜
|
|||||
|
SWY
|
穩定聚乙烯絕緣—耐光熱聚乙烯護套同軸射頻電纜
|
|||||
|
SEWY
|
穩定聚乙烯絕緣—耐光熱聚乙烯護套對稱射頻電纜
|
|||||
|
型號
|
內導體
|
絕緣外徑
|
電纜外徑
|
計算重量
|
||
|
根數/直徑
|
外徑
|
|||||
|
SYV-50-1
|
7/0.09
|
0.27
|
0.87±0.05
|
1.9±0.10
|
7.56
|
|
|
SYV-
|
7/0.15
|
0.45
|
1.5±0.10
|
2.9±0.10
|
15.45
|
|
|
SYV-
|
1/0.68
|
0.68
|
2.2±0.10
|
4.0±0.20
|
30.92
|
|
|
SYV-50-3
|
1/0.9
|
0.9
|
3.0±0.15
|
5.0±0.25
|
45.48
|
|
|
SYV-
|
1/1.37
|
1.37
|
4.6±0.20
|
7.0±0.30
|
83.18
|
|
|
SYV-
|
1/1.37
|
1.37
|
4.6±0.20
|
7.6±0.30
|
120.19
|
|
|
SYV-
|
7/0.76
|
2.28
|
7.3±0.25
|
10.2±0.30
|
167.99
|
|
|
SYV-
|
7/0.76
|
2.28
|
7.3±0.25
|
11.2±0.30
|
244.17
|
|
|
SYV-50-9
|
7/0.95
|
2.85
|
9.0±0.30
|
12.4±0.40
|
237.85
|
|
|
SYV-50-12
|
7/1.2
|
3.6
|
12.5±0.40
|
15±0.50
|
337.1
|
|
|
SYV-50-15
|
7/1.54
|
4.52
|
15±0.50
|
19±0.50
|
517.75
|
|
|
SYV-50-17
|
19/1.04
|
5.2
|
17.3±0.70
|
22.2±0.60
|
730.14
|
|
|
SYV-50-23-1
|
19/1.37
|
6.85
|
23±1.0
|
28.8±0.70
|
1181.78
|
|
|
SYV-50-28-1
|
19/1.65
|
8.25
|
28±1.0
|
34.5±0.80
|
1387.34
|
|
|
SYV-75-2
|
7/0.08
|
0.24
|
1.5±0.10
|
3.9±0.10
|
15.77
|
|
|
SYV-75-3
|
7/0.17
|
0.51
|
3.0±0.15
|
3.0±0.25
|
11.79
|
|
|
SYV-
|
1/0.72
|
0.27
|
4.6±0.20
|
7.1±0.30
|
76.56
|
|
|
SYV-
|
7/0.26
|
0.73
|
4.6±0.20
|
7.1±0.30
|
76.37
|
|
|
SYV-75-7
|
7/0.4
|
1.2
|
7.3±0.25
|
10.2±0.30
|
150.72
|
|
|
SYV-75-9
|
7/1.37
|
1.37
|
9.0±0.30
|
12.4±0.40
|
212.59
|
|
|
SYV-75-12
|
7/0.64
|
1.92
|
11.5±0.40
|
15.0±0.50
|
301.36
|
|
|
SYV-75-15
|
7/0.82
|
2.46
|
15±0.50
|
19.0±0.50
|
444.99
|
|
|
SYV-75-17
|
7/0.95
|
2.85
|
17.3±0.70
|
22.2±0.60
|
645.12
|
|
|
SYV-75-23-1
|
7/1.27
|
3.81
|
23±1.0
|
28.8±0.70
|
1038.2
|
|
|
SYV-75-28-1
|
7/1.5
|
4.5
|
28±1.0
|
34.5±0.80
|
1450.57
|
|
|
SYV-100-7
|
1/0.6
|
0.6
|
7.3±0.25
|
10.2±0.30
|
143.52
|
|
|
SWY-50-1
|
1/0.09
|
0.27
|
0.87±0.05
|
1.9±0.10
|
7.01
|
|
|
SWY-
|
7/0.15
|
0.45
|
1.5±0.10
|
2.9±0.10
|
14.11
|
|
|
SWY-
|
7/0.68
|
0.68
|
2.2±0.10
|
4.0±0.20
|
28.58
|
|
|
SWY-50-3
|
1/0.90
|
0.9
|
3.0±0.15
|
5.0±0.25
|
41.94
|
|
|
SWY-
|
1/1.37
|
1.37
|
4.0±0.2
|
7.0±0.30
|
76.54
|
|
|
SWY-
|
1/1.37
|
1.37
|
4.6±0.2
|
7.8±0.30
|
112.3
|
|
|
SWY-
|
7/0.76
|
2.28
|
7.3±0.25
|
10.2±0.30
|
157.05
|
|
