同軸射頻電纜主要適用于固定或移動無線電通信和采用類似技術的電子裝置中射頻信號傳輸，適用于1GHz以下模擬信號和高速率數字信號的傳輸。
【詳細說明】

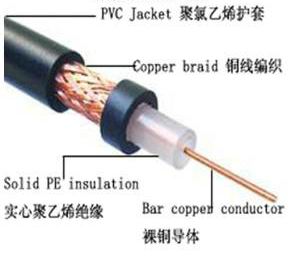

SYV型系列同軸射頻電纜
一、產品標準
同軸射頻電纜按GB/T14864-93《實芯聚乙烯絕緣射頻電纜》生產。同時可根據用戶需要按國際電工委員會(huì )推薦標準IEC及美國標準生產。
二、使用特性
同軸射頻電纜主要適用于固定或移動無線電通信和采用類似技術的電子裝置中射頻信號傳輸，適用于1GHz以下模擬信號和高速率數字信號的傳輸。
使用溫度 -40℃～ +70℃。
相對濕度：40℃時98%。
彎曲半徑：室內使用不小于電纜外徑的5倍；室外使用不小于電纜外徑的10倍
三、結構尺寸 mm
|
型 號
|
內導體
|
絕緣
外徑
|
外導體
|
護 套
|
||||
|
材料
|
根數／直徑
|
標稱外徑
|
型式
|
密度
|
標稱厚度
|
外徑
|
||
|
SYV-50-2-1
|
軟銅線
|
7×0.16
|
0.48
|
1.50
|
單層編織
|
≥91%
|
0.43
|
2.8
|
|
SYV-50-2-41
|
軟銅線
|
1×0.68
|
0.68
|
2.20
|
單層編織
|
≥91%
|
0.56
|
4.0
|
|
SYV-50-3-1
|
軟銅線
|
7×0.32
|
0.96
|
2.95
|
單層編織
|
≥91%
|
0.75
|
5.0
|
|
SYV-50-3-4
|
軟銅線
|
1×0.90
|
0.90
|
2.95
|
單層編織
|
≥91%
|
0.75
|
5.0
|
|
SYV-50-3-41
|
軟銅線
|
1×0.90
|
0.90
|
2.95
|
雙層編織
|
≥91%
|
0.80
|
5.8
|
|
SYV-50-5-1
|
軟銅線
|
1×1.40
|
1.40
|
4.80
|
單層編織
|
≥91%
|
0.88
|
7.2
|
|
SYV-50-5-41
|
軟銅線
|
1×1.40
|
1.40
|
4.80
|
雙層編織
|
≥91%
|
0.92
|
7.9
|
|
SYV-50-7-2
|
軟銅線
|
7×0.75
|
2.25
|
7.25
|
單層編織
|
≥91%
|
1.05
|
10.3
|
|
SYV-50-7-41
|
軟銅線
|
7×0.75
|
2.25
|
7.25
|
雙層編織
|
≥91%
|
1.10
|
11.0
|
|
SYV-50-9-41
|
軟銅線
|
7×0.95
|
2.85
|
9.0
|
單層編織
|
≥91%
|
1.18
|
12.2
|
|
SYV-50-12-41
|
軟銅線
|
7×1.15
|
3.45
|
11.5
|
單層編織
|
≥91%
|
1.30
|
15.0
|
|
SYV-75-3-41
|
軟銅線
|
7×0.17
|
0.51
|
3.00
|
單層編織
|
≥91%
|
0.66
|
5.0
|
|
SYV-75-4-1
|
軟銅線
|
7×0.41
|
0.63
|
3.70
|
單層編織
|
≥91%
|
0.80
|
6.0
|
|
SYV-75-4-4
|
軟銅線
|
1×0.59
|
0.59
|
3.70
|
單層編織
|
≥91%
|
0.80
|
6.0
|
|
SYV-75-5-41
|
軟銅線
|
1×0.75
|
0.75
|
4.80
|
單層編織
|
≥91%
|
0.88
|
7.2
|
|
SYV-75-5-42
|
軟銅線
|
1×0.75
|
0.75
|
4.80
|
雙層編織
|
≥91%
|
0.92
|
7.9
|
|
SYV-75-7-2
|
軟銅線
|
7×0.40
|
1.20
|
7.25
|
單層編織
|
≥91%
|
1.05
|
10.3
|
|
SYV-75-7-8
|
軟銅線
|
1×1.15
|
1.15
|
7.25
|
單層編織
|
≥91%
|
1.05
|
10.3
|
|
SYV-75-7-41
|
軟銅線
|
7×0.40
|
1.20
|
7.25
|
雙層編織
|
≥91%
|
1.10
|
11.0
|
|
SYV-75-9-41
|
軟銅線
|
1×0.37
|
1.37
|
9.00
|
單層編織
|
≥91%
|
1.18
|
12.2
|
|
SYV-75-12-41
|
軟銅線
|
7×0.63
|
1.89
|
11.5
|
單層編織
|
≥91%
|
1.30
|
15.0
|
|
SYV-100-7-41
|
軟銅線
|
1×0.60
|
0.60
|
7.25
|
單層編織
|
≥91%
|
1.05
|
10.3
|
四、主要性能
|
型 號
|
纜芯介電強度
kV |
絕緣電阻
（MΩ·km） 不大于 |
特性阻抗
Ω |
額定電容
pF／m |
額定速比
|
質量近似值
kg／km |
最小彎曲半徑 cm
|
|
|
室 內
|
室 外
|
|||||||
|
SYV-50-2-1
|
2.0
|
5000
|
50±2
|
100
|
0.66
|
15
|
1.5
|
3
|
|
SYV-50-2-41
|
3.0
|
50±2
|
100
|
0.66
|
31
|
2.0
|
4
|
|
|
SYV-50-3-1
|
4.0
|
50±2
|
100
|
0.66
|
40
|
2.5
|
5
|
|
|
SYV-50-3-4
|
4.0
|
50±2
|
100
|
0.66
|
40
|
2.5
|
5
|
|
|
SYV-50-3-41
|
4.2
|
50±2
|
100
|
0.66
|
60
|
3.0
|
6
|
|
|
SYV-50-5-1
|
6.5
|
50±2
|
100
|
0.66
|
72
|
3.5
|
7
|
|
|
SYV-50-5-41
|
6.5
|
50±2
|
100
|
0.66
|
104
|
4.0
|
8
|
|
|
SYV-50-7-2
|
10
|
50±2
|
100
|
0.66
|
160
|
5
|
10
|
|
|
SYV-50-7-41
|
10
|
50±2
|
100
|
0.66
|
160
|
5
|
10
|
|
|
SYV-50-9-41
|
12
|
50±2
|
100
|
0.66
|
237
|
6
|
12
|
|
|
SYV-50-12-41
|
15
|
50±2
|
100
|
0.66
|
280
|
7
|
14
|
|
|
SYV-75-3-41
|
2.0
|
5000
|
75±3.0
|
67
|
0.66
|
42
|
2.5
|
5
|
|
SYV-75-4-1
|
4.2
|
75±3.0
|
67
|
0.66
|
60
|
3.0
|
6
|
|
|
SYV-75-4-4
|
4.2
|
75±3.0
|
67
|
0.66
|
66
|
3.0
|
6
|
|
|
SYV-75-5-41
|
5.5
|
75±3.0
|
67
|
0.66
|
68
|
3.5
|
7
|
|
|
SYV-75-5-42
|
5.5
|
75±3.0
|
67
|
0.66
|
95
|
4.0
|
8
|
|
|
SYV-75-7-2
|
8.0
|
75±3.0
|
67
|
0.66
|
150
|
5.0
|
10
|
|
|
SYV-75-7-8
|
8.0
|
75±3.0
|
67
|
0.66
|
150
|
5.0
|
10
|
|
|
SYV-75-7-41
|
8.0
|
75±3.0
|
67
|
0.66
|
150
|
5.0
|
10
|
|
|
SYV-75-9-41
|
10.0
|
75±3.0
|
67
|
0.66
|
213
|
5.0
|
10
|
|
|
SYV-75-12-41
|
12.5
|
75±3.0
|
67
|
0.66
|
240
|
7.0
|
14
|
|
|
SYV-100-7-41
|
5.5
|
100±5
|
57
|
0.66
|
144
|
5.0
|
10
|
|
五、衰減 （dB／100m）
|
型 號
|
最大衰減 dB/100m
|
|||||
|
1MHZ
|
20MHz
|
150MHz
|
200MHz
|
400MHz
|
900MHz
|
|
|
SYV-50-2-1
|
3.08
|
13.83
|
38.18
|
44.17
|
62.82
|
95.13
|
|
SYV-50-2-41
|
1.91
|
8.59
|
23.82
|
27.59
|
39.38
|
59.98
|
|
SYV-50-3-1
|
1.64
|
7.38
|
20.48
|
23.74
|
33.93
|
51.80
|
|
SYV-50-3-4
|
1.44
|
6.47
|
18.01
|
20.88
|
29.89
|
45.74
|
|
SYV-50-3-41
|
1.44
|
6.47
|
18.01
|
20.88
|
29.89
|
45.74
|
|
SYV-50-5-1
|
0.90
|
4.08
|
11.48
|
13.33
|
19.21
|
29.72
|
|
SYV-50-5-41
|
0.90
|
4.08
|
11.48
|
13.33
|
19.21
|
29.72
|
|
SYV-50-7-2
|
0.71
|
3.20
|
9.06
|
10.54
|
15.26
|
23.81
|
|
SYV-50-7-41
|
0.71
|
3.20
|
9.06
|
10.54
|
15.26
|
23.81
|
|
SYV-50-9-41
|
0.59
|
2.66
|
7.58
|
8.83
|
12.84
|
20.18
|
|
SYV-50-12-41
|
0.47
|
2.13
|
6.11
|
7.13
|
10.44
|
16.57
|
|
SYV-75-3-41
|
1.71
|
7.68
|
21.34
|
24.72
|
35.31
|
53.87
|
|
SYV-75-4-1
|
1.39
|
6.27
|
17.47
|
20.25
|
28.99
|
33.40
|
|
SYV-75-4-4
|
1.19
|
5.37
|
14.99
|
17.39
|
24.94
|
38.33
|
|
SYV-75-5-41
|
0.93
|
4.22
|
11.85
|
13.76
|
19.82
|
30.64
|
|
SYV-75-5-42
|
0.93
|
4.22
|
11.85
|
13.76
|
19.82
|
30.64
|
|
SYV-75-7-2
|
0.74
|
3.36
|
9.48
|
11.02
|
15.94
|
24.82
|
|
SYV-75-7-8
|
0.63
|
2.87
|
8.16
|
9.50
|
13.79
|
21.60
|
|
SYV-75-7-41
|
0.74
|
3.36
|
9.48
|
11.02
|
15.94
|
24.82
|
|
SYV-75-9-41
|
0.52
|
2.39
|
6.82
|
7.96
|
11.61
|
18.31
|
|
SYV-75-12-41
|
0.49
|
2.22
|
6.38
|
7.45
|
10.89
|
17.24
|
|
SYV-100-7-41
|
0.79
|
3.57
|
10.06
|
11.70
|
16.89
|
26.25
|
