CHAIN-HiFLEX高柔性耐磨拖鏈電纜

專業生產高柔性拖鏈電纜、超柔性拖鏈電纜、移動環境用伺服電纜、現場總線電纜、機器人電纜、扁電纜、螺旋電纜、卷筒電纜等，產品擁有耐油、耐腐、抗拉、耐磨、耐酸、防水解、抗菌、防臭氧、抗輕微撞擊等特點，并具有超強的耐彎曲性能。廣泛應用于數控機床、加工中心、機器人、雕刻機、貼片機、噴繪機、輸送線、組裝線等設備，及機場、港口、醫藥、化工、冶金、造紙、物流、汽車、建筑領域。

絕緣電阻   > 20 GOhm x cm

導體絞合細導線，符合VDE 0295 第 5 類/ IEC 60228 第 5 類   最小彎曲半徑

用于移動應用： 自承式非滑動布置拖鏈： 10 x 外徑 滑動布置拖鏈： 12 x 外徑

固定安裝: 4 x 外部直徑

額定電壓  U0/U: 300/500 V

測試電壓   芯線 / 芯線：4000 V

接地保護芯線    含黃/綠雙色接地保護芯線

X = 無黃/綠雙色接地保護芯線

溫度范圍        移動安裝：-5°C 到 +70°C

固定安裝：-40°C 到 +80°C


電氣裝備用電纜：

1、RV/H05/07V-K 電氣連接用軟線

2、RVV/H05VV-F 電氣連接用輕型軟電纜

3、RVVP 電氣連接用輕型屏蔽軟電纜

4、RVVY/H05VV5-F 電氣連接用耐油型軟電纜

5、RVVYP/H05VVC4V5-K 電氣連接用耐油型屏蔽軟電纜

6、KVVR 通用控制軟電纜

7、KVVRP 通用控制屏蔽軟電纜

8、2YSLCY 0.6/1kV 變頻電機軟電力電纜

9、WDZ-RE 低煙無鹵阻燃軟連接導線

10、WDZ-REE 低煙無鹵阻燃電氣連接軟電纜

11、WDZ-REEP 低煙無鹵阻燃電氣連接屏蔽軟電纜

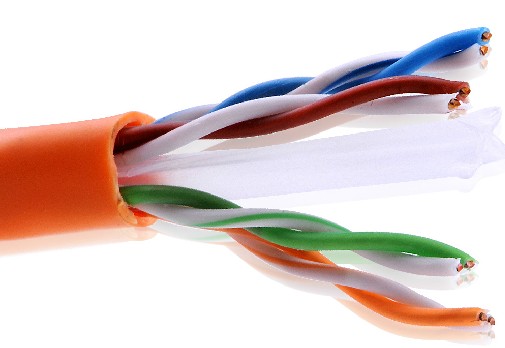

數據傳輸用電纜：

1、LiYY 數據傳輸用軟電纜

2、LiYCY 數據傳輸用屏蔽軟電纜

3、LiYY TP 數據傳輸用對絞軟電纜

4、LiYCY TP 數據傳輸用對絞屏蔽軟電纜

5、Li2YCY TP 數據傳輸用雙絞屏蔽軟電纜

6、Li2YCY PiMF 數據傳輸用雙絞雙屏蔽軟電纜

7、LiYC11Y TP 數據傳輸用聚氨酯彈性體護套雙絞屏蔽軟電纜

8、LiHH 低煙無鹵數據傳輸用軟電纜

9、LiHCH 低煙無鹵數據傳輸用屏蔽軟電纜

高柔性拖鏈電纜：

1、CHAIN-HiFLEX 610 拖鏈用高柔型軟電纜

2、CHAIN-HiFLEX 615 拖鏈用高柔型屏蔽軟電纜

3、CHAIN-HiFLEX 620 高速拖鏈用高柔型軟電纜

4、CHAIN-HiFLEX 625 拖鏈用高柔型屏蔽軟電纜

5、CHAIN-HiFLEX 630 高速拖鏈用高柔型耐磨軟電纜

6、CHAIN-HiFLEX 635 高速拖鏈用高柔型耐磨屏蔽軟電纜

7、CHAIN-HiFLEX 650 拖鏈用高柔型數據傳輸軟電纜

8、CHAIN-HiFLEX 655 拖鏈用高柔型數據傳輸屏蔽軟電纜

9、CHAIN-HiFLEX 659 拖鏈用高柔型耐磨數據傳輸屏蔽軟電纜


伺服電機及編碼器專用電纜：

1、SERVO-FLEX 751 高柔性聚氨酯電機電纜

2、SERVO-FLEX 752 高柔性聚氨酯電機電纜（含剎車線）

3、SERVO-FLEX 753 高柔性聚氨酯電機編碼器、反饋、傳感電纜

總線電纜：

1、PROFIBUS 總線電纜

2、INTERBUS 總線電纜

3、EIB 總線電纜

4、RS485 通訊電纜

5、CC-Link BUS BUS-總線電纜

6、I-BUS  BUS-總線電纜

7、Device Net PVC BUS-總線電纜

8、Device Net PUR BUS-總線電纜

起重機電纜：

1、CRANE-HiFLEX 900 起重機械用托令單芯電纜

2、CRANE-HiFLEX 905 起重機械用托令單芯屏蔽電纜

3、CRANE-HiFLEX 910 起重機械用托令電纜

4、CRANE-HiFLEX 915 起重機械用托令屏蔽電纜

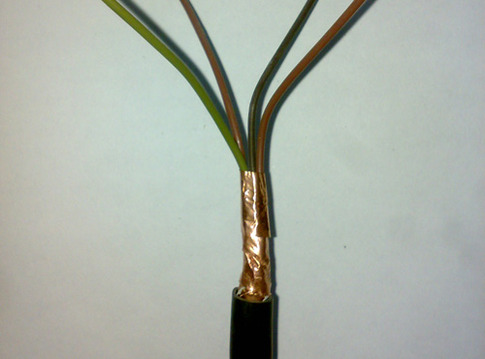

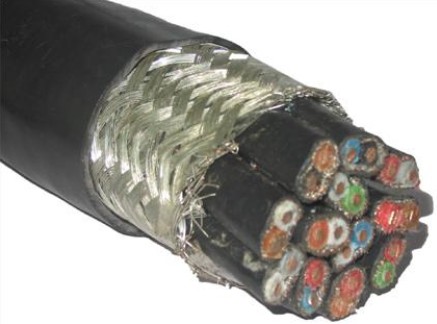

電纜結構

1.多股細裸銅絲束合軟導體

2.芯線絕緣：PVC

3.芯線絞合成纜

4.無紡布繞包

5.鍍錫銅絲編織

6.無紡布繞包

7.聚氨酯護套（PUR），灰色（RAL 7001）

技術認證

傳輸距離 ≤ 10 m   用于動力拖鏈時：請遵循附表 T3 中的安裝準則

產品特征   低粘性表面耐油

專為動力拖鏈中最高可達1百萬次彎曲循環而設計





文章標簽：拖鏈電纜
