TVV,TCVV,TVVP,TCVVP,TVU,TCVU,TVUP,TCVUP耐彎曲拖鏈電纜
1.使用特性

拖鏈電纜使用在垂直的或水平的拖鏈系統和往復頻率次高的系統。拖鏈電纜具有高柔性。該電纜還有承重型，并可以根據客戶的使用環境進行設計和生產。

2.產品型號及說明

TVV,TCVV,TVVP,TCVVP,TVU,TCVU,TVUP,TCVUP

T - 拖鏈電纜的系列代號

C - 承重型

V - 聚氯乙烯

U - 聚氨酯

P - 銅絲編織屏蔽

注：對承重型拖鏈電纜，需要在型號后面說明具體承重多少。若需要電纜具有耐油性能，則也應在型號后面說明。

3.電纜結構示意圖

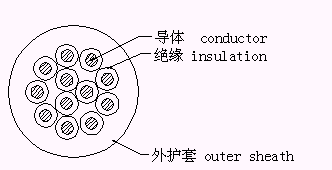

TVV,TCVV, TVU,TCVU

(注：承重線芯在內，承重線的根數可根據具體承重來調節)

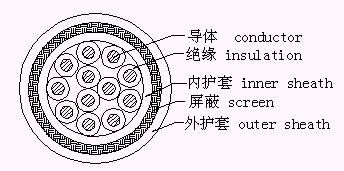

TVVP,TCVVP,TVUP,TCVUP

(注：承重線芯在內，承重線的根數可根據具體承重來調節)

4.電纜數據

（1）電纜結構數據

a.導體采用高質量的裸銅束線。

b.絕緣采用優質的聚氯乙烯。

c.線芯的標識(常規)：最外層有一根黃綠色線芯，其余均為黑色線芯印白色數字。

d.屏蔽采用銅絲編織屏蔽，單向覆蓋率為70%~90%。可以根據不同的需要選擇不同的單向覆蓋率。若不說明，則按照70%生產制作。

e.護套顏色為灰色或其他。

（2）電纜技術數據

a.最小彎曲半徑為10倍的電纜外徑。

b.適用溫度：-5℃~+70℃。

c.標稱電壓：300/500V。

d.20℃時絕緣電阻：≥20MΩ·km。

e.20℃導體直流電阻滿足IEC60228。

f.成品試驗電壓工頻50Hz，1.0KV，1分鐘絕緣不擊穿。

5.電纜規格

我公司可生產的拖鏈電纜芯數：1~37芯；

我公司可生產的拖鏈電纜截面：0.12~16mm2

注：當電纜芯數少的時候，電纜截面可以做的更大。
