應用
適用于電纜車、龍門吊、移動吊車、臺架式運送器、運輸設備和機床。電纜還是用于較高機械強度和較高彎曲頻率的場所及軟電機鏈接線。
型號：Cur-flex-FC

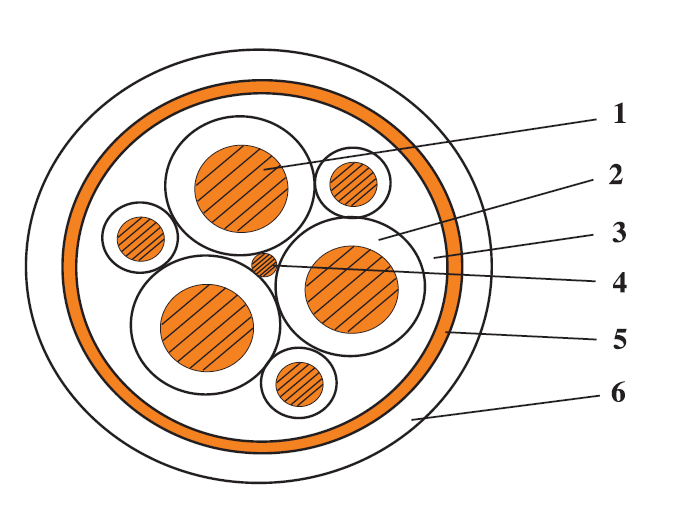

截 面 圖
結構 Construction
1.鍍錫銅導體
2.絕緣層 3G13型橡膠 絕緣線芯黑色；接地線芯為黃/綠色。
3.內護套 特種橡膠混合物
4.填充
5.銅絲編織屏蔽層 銅絲編織屏蔽覆蓋率達到90%以上。
6.外護套 特種CR橡膠混合物
技 術 參 數
電 壓： 0.6/1kV
測試電壓：3500V/5min （AC） 耐油性：很好
最小彎曲半徑 耐化學物質：耐酸、堿、溶劑和各種液壓油的性能優異
固定敷設：5×電纜外徑 耐候性：耐UV,日光老化性能優異，適合戶外使用
移動安裝：10×電纜外徑 阻燃特性：符合IEC60332-1
溫度范圍
固定敷設：-40℃～90℃
移動安裝： -35℃～90℃
規格 Specification
|
標稱截面mm2 Cross Section |
結構組成mm（不鍍錫銅絲） Conductor construction （non tinned copper） |
電纜近似外徑mm Approx overall diameter |
電纜近似重量 kg/km Approx weight |
電纜最大 承受力N Max.Load |
| 3*4+3*1.5 | 3*56/0.30+3*48/0.20 | 21.8 | 751 | 180 |
| 3*25+3*6 | 3*196/0.40+3*84/0.30 | 35.7 | 2214 | 1125 |
| 3*50+3*10 | 3*396/0.40+3*84/0.40 | 44.8 | 3601 | 2250 |
| 3*95+3*16 | 3*513/0.49+3*126/0.40 | 54.0 | 5250 | 4275 |
