一、執行標準
Q/XYT 17.3-2009  船用電力、控制和儀表回路電纜
第4部分：額定電壓0.15/0.25kV船用控制電纜
IEC 60092-376  船用控制電纜

二、產品型號名稱及用途
表  1  產品型號名稱

產品型號	燃燒特性	名          稱
CKEPJ	SC	銅芯乙丙橡膠絕緣無鹵低煙阻燃熱固性護套船用控制電纜
CKEPJ86	SC	銅芯乙丙橡膠絕緣銅絲編織鎧裝無鹵低煙阻燃熱塑性護套船用控制電纜
CKEPJ96	SC	銅芯乙丙橡膠絕緣鋼絲編織鎧裝無鹵低煙阻燃熱塑性護套船用控制電纜
CKJPJ	SC/NSC	銅芯交聯聚乙烯絕緣無鹵低煙阻燃熱固性護套船用控制電纜
CKJPJ85	SC/NSC	銅芯交聯聚乙烯絕緣銅絲編織鎧裝無鹵低煙阻燃熱固性護套船用控制電纜
CKJPJ95	SC/NSC	銅芯交聯聚乙烯絕緣鋼絲編織鎧裝無鹵低煙阻燃熱固性護套船用控制電纜
CKJPF	SC/NSC	銅芯交聯聚乙烯絕緣無鹵低煙阻燃熱塑性護套船用控制電纜
CKJPF86	SC/NSC	銅芯交聯聚乙烯絕緣銅絲編織鎧裝無鹵低煙阻燃熱塑性護套船用控制電纜
CKJPF96	SC/NSC	銅芯交聯聚乙烯絕緣鋼絲編織鎧裝無鹵低煙阻燃熱塑性護套船用控制電纜

用途：船用控制電纜用于河海各種船舶及海上石油平臺等水上建筑一般控制之用。

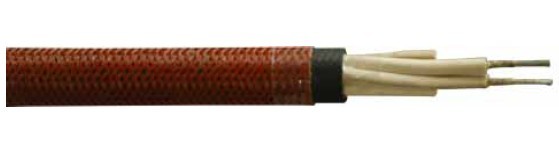

三、產品結構示意圖

序號	項目	技術指標
1	20℃時導體直流電阻	見表8-1
2	工頻交流耐壓試驗	見表8-2
3	成品電纜在工作溫度下，交聯聚乙烯絕緣電阻	應不小于1MΩ·km。
4	熱固性護套電纜的耐油性	符合Q/XYT 17.1-2009中5.8.6規定的耐油試驗

標稱截面 mm2	20℃時導體直流電阻（≤Ω/km）
	第2類銅導體		第5類銅導體
	不鍍錫	鍍錫	不鍍錫	鍍錫
0.75	24.5	24.8	26.0	26.7
1.0	18.1	18.2	19.5	20.0
1.5	12.1	12.2	13.3	13.7
2.5	7.41	7.56	7.98	8.21

表8-1   20℃時導體直流電阻

表8-2  工頻交流耐電壓試驗

試驗條件	單位	試驗要求
試驗電壓 施加時間   最少 試樣長度 試驗溫度 試驗結果	V min m ℃ -	1500 5 交貨長度 環境溫度 不擊穿

五、使用特性
1、電纜導體的長期允許最高工作溫度為90℃。
2、電纜敷設溫度應不低于0℃。
3、推薦允許彎曲半徑：金屬編織鎧裝電纜不小于電纜外徑的6倍；外徑大于25mm的非鎧裝電纜不小于電纜外徑的6倍；外徑不大于25mm的非鎧裝電纜不小于電纜外徑的4倍。
六、電纜的吊運和保管
1、在運輸過程中，不應使電纜及電纜盤受到損傷。嚴禁將電纜盤直接由車上推下。電纜盤不應平放運輸、平放貯存。
2、請勿從高處仍下裝有電纜的電纜盤或電纜圈，在運輸過程中，電纜盤必須放穩，并用合適的方法固定，防止互相沖撞或翻倒。
3、運輸或滾動電纜盤前，必須保證電纜盤牢固，電纜繞緊。滾動時必須順著電纜盤上的箭頭指示或電纜的纏緊方向進行。
4、電纜在保管期間，電纜盤及包裝應完整，標志應齊全，封端應嚴密。當有缺陷時應及時處理。電纜存放處不得積水。
七、電纜的安裝敷設
1、電纜在放線時，張力應均勻，以免電纜扭曲，使絕緣線芯產生裂絞，導致事故發生。
2、做電纜頭時，要嚴格按國家電力施工規范使用專用工具。
3、電纜在安裝過程中一旦發現機械損傷，在條件允許的情況下，請務必對電纜進行相應的檢查，以確認電纜絕緣是否損壞。
4、電纜敷設前應按下列要求進行檢查：
4.1電纜型號、規格、電壓應符合設計。
4.2電纜外觀應無損傷，絕緣良好，電纜應經試驗合格。
4.3應根據設計和實際路徑，計算每根電纜長度，合理安排每盤電纜，減少電纜接頭。
4.4在帶電區域內，安裝敷設電纜，應有可靠的安全措施。
如在安裝或使用過程中發現任何問題，請及時與我公司聯系，我公司將會(huì )盡力為您排憂解難。
