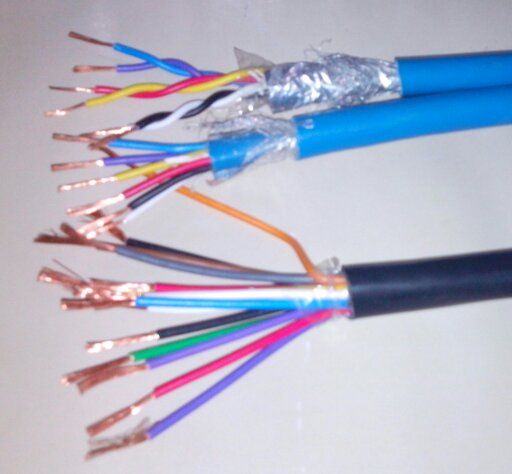

JVVP YVVP DJVVP儀表信號電纜
電纜結構
-
標準 : BS 6231, UL 83, CSA C22.2, UL Flame test UL 1581/VW1 FT1 FT2
-
導體材料 : 普通退火銅
-
絕緣材料 : 柔軟的 PVC
-
額定溫度 : 0 °C -105 °C
-
額定電壓 : 0.6 / 1kV
-
最小彎曲半徑 : 3倍電纜外徑
-
絕緣顏色 : 0.5mm2到 25 mm2紅色，黑色，白色，灰色，棕色，橙色，黃色，藍色，綠色和綠色/黃色.
35mm2到120 mm2紅色，黑色和綠色/黃色 . 也可以根據客戶需要的其他顏色.
用途 :
該線纜多用于機械業和控制面板上等。
參考標準 : -
同 BS6231UL 型 1015, 1028, 1283, 1284CSA TEW 105oCUL VW-1 測試。
額定電流
下表列出了在環境溫度為45攝氏度時架空安裝的電纜使導體溫度升高到85度的電流參數。這些電流數值是安裝時的參數，安裝時務必保證操作電流不大于電纜的正常持續電流的1.45 倍。保護措施是憑借半封閉的符合BS3036標準保險絲來達到的。
注: 大小為 150.0mm2, 185.0mm2and 240.0mm2, 300.0mm2& 400mm2的參數被歸類為雙重額定參數，其所屬電纜生產標準嚴格按照UL或BS6231。
|
截面積
mm² |
20℃時每1000m導體的電阻
OHM |
額定電流
AMP |
大致電壓降
MV/A/M |
|
0.5
|
39
|
11
|
46
|
|
0.75
|
26
|
14
|
31
|
|
1
|
19.5
|
17
|
22
|
|
1.5
|
13.3
|
21
|
15
|
|
2.5
|
7.98
|
30
|
9.1
|
|
4
|
4.95
|
41
|
5.7
|
|
6
|
3.3
|
53
|
3.8
|
|
10
|
1.91
|
75
|
2.2
|
|
16
|
1.21
|
100
|
1.4
|
|
25
|
0.78
|
136
|
0.89
|
|
35
|
0.554
|
167
|
0.64
|
|
50
|
0.386
|
204
|
0.45
|
|
70
|
0.272
|
259
|
0.32
|
|
95
|
0.206
|
321
|
0.24
|
|
120
|
0.161
|
374
|
0.19
|
|
150
|
0.129
|
429
|
0.15
|
|
185
|
0.106
|
496
|
0.13
|
|
240
|
0.0801
|
595
|
0.092
|
|
300
|
0.0641
|
680
|
0.073
|
|
400
|
0.06
|
868
|
@70 C 0.145
|
此處提供的電壓降的數值是相對于僅含一根電纜的電路而言的. 其他的電路類型的數值調整如下:
|
單相 50Hz 交流電電路中或兩根電纜的直流電路中
|
x2
|
|
三相 50Hz交流電路中
|
x1.732
|
規格參數
|
編號
|
截面積
mm² |
股數/每股直徑
mm |
線規
|
UL類型
|
絕緣厚度
mm |
最大外徑
mm |
標稱重量
kg/km |
|
CCL-IC-BS6231-0.50SQ
|
0.5
|
16/0.20
|
22
|
1015
|
0.8
|
2.6
|
12
|
|
CCL-IC-BS6231-0.75SQ
|
0.75
|
24/0.20
|
20
|
1015
|
0.8
|
2.8
|
15
|
|
CCL-IC-BS6231-1.00SQ
|
1
|
32/0.20
|
18
|
1015
|
0.8
|
3
|
18
|
|
CCL-IC-BS6231-1.50SQ
|
1.5
|
30/0.25
|
16
|
1015
|
0.9
|
3.3
|
23
|
|
CCL-IC-BS6231-2.50SQ
|
2.5
|
50/0.25
|
14
|
1015
|
1.0
|
3.7
|
34
|
|
CCL-IC-BS6231-4.00SQ
|
4
|
56/0.30
|
12
|
1015
|
1.0
|
4.4
|
50
|
|
CCL-IC-BS6231-6.00SQ
|
6
|
84/0.30
|
10
|
1015
|
1.3
|
5.1
|
71
|
|
CCL-IC-BS6231-10.0SQ
|
10
|
80/0.40
|
8
|
1028
|
1.5
|
6.9
|
123
|
|
CCL-IC-BS6231-16.0SQ
|
16
|
126/0.40
|
6
|
1283
|
1.5
|
8.6
|
209
|
|
CCL-IC-BS6231-25.0SQ
|
25
|
196/0.40
|
4
|
1283
|
1.6
|
10.5
|
296
|
|
CCL-IC-BS6231-35.0SQ
|
35
|
276/0.40
|
2
|
1283
|
2.0
|
11.9
|
400
|
|
CCL-IC-BS6231-50.0SQ
|
50
|
396/0.40
|
1
|
1284
|
2.0
|
14.4
|
582
|
|
CCL-IC-BS6231-70.0SQ
|
70
|
360/0.50
|
2/0
|
1284
|
2.0
|
16.7
|
796
|
|
CCL-IC-BS6231-95.0SQ
|
95
|
475/0.50
|
3/0
|
1284
|
2.3
|
19
|
1025
|
|
CCL-IC-BS6231-120SQ
|
120
|
608/0.50
|
4/0
|
1284
|
2.4
|
20.5
|
1282
|
|
CCL-IC-BS6231-150SQ
|
150
|
756/0.50
|
MCM300
|
104
|
2.4
|
23.14
|
1627
|
|
CCL-IC-BS6231-185SQ
|
185
|
925/0.50
|
MCM350
|
104
|
2.4
|
25.4
|
1959
|
|
CCL-IC-BS6231-240SQ
|
240
|
1221/0.50
|
MCM500
|
104
|
2.8
|
28.66
|
2254
|
|
CCL-IC-BS6231-300SQ
|
300
|
1525/0.50
|
MCM600
|
1015
|
-
|
31.5
|
3157
|
|
CCL-IC-BS6231-400SQ
|
400
|
2013/0.50
|
MCM800
|
1284
|
-
|
36
|
4051
|
