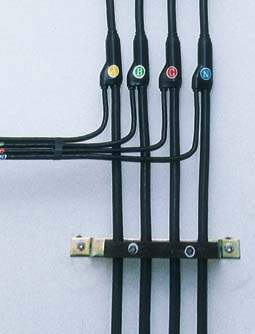

預分支電纜
YFD系列預制分支電纜的主要特征
·絕緣電纜≥200MΩ;
·工頻耐壓≥3.5KV/5min;
·良好的氣密性與防水性，即將分支接頭浸入水中，在水與電纜芯間測絕緣電阻和工頻耐壓均符合前兩個要求；
·分支接頭的接觸電阻小，接觸電阻與等長的分支線的基準電阻之比值≤1.2；
·接頭短路強度大，短路后接觸電阻比率的變化率≤0.2；
·ZR-YJV型阻燃預制分支電纜，護套的自熄時間≤12S；
·NH耐火型除了能在正常的工作條件下供電外，也能在燃燒的情況下，保持90min的正常運行；
·VV型電纜的銅芯的最高工作溫度可達70攝氏度，YJV型電纜的銅芯的最高工作溫度可達90攝氏度；
·YJV型預制分支電纜具有優良的熱穩定性和抗老化性。
預制組裝式分支電纜的用途
·高層建筑用；
·防災設備用；
·隧道照明及防災設備用；
·可在各種場所替代中、小容量銅母線。
預制組裝式分支電纜的標準
IEC60502額定電壓1~30KV擠包絕緣電力電纜及附件（國際電工委員會(huì )標準）
GB/T 12706額定電壓1KV~35KV擠包絕緣電力電纜及附件（中華人民共和國國家標準）
JCS376分支電纜（日本電纜工業會(huì )標準）
JISC2810室內配線用電線連接管通則（日本工業標準）
YFD系列預制分支電纜的優點
具有優良的供電可靠性
·主干電纜導體無接頭，連續性好，減少了故障點；
·分支接頭有嚴格的技術標準和檢驗要求，以及嚴密的質保體系；
·分支接頭采用工廠全程機械化制作，大大降低了人為因素造成的質量不良現象；
·分支接頭結構合理并采用先進的LYZ工藝制作，接觸電阻極小，不受熱脹冷縮影響；
·短時間內完成護套，避免了接頭接觸鋼芯長時間裸露在空氣中產生氧化而導致接觸電阻變化。
可明顯降低配電成本
·品種規格多，選用靈活，任意組合；
·分支接頭可根據樓層需要任意設定分支位置；
·與母線槽比，可降低工程造價。且技術經濟指標高，綜合經濟效益顯著；
·主電纜從10mm2到1200mm2,分支電纜從10mm到95mm任意組合選用；
·電纜品種多，有VV,ZR-VV,NH-VV,YJV,ZR-YJV,NH-YJV等，可根據需要選用。
安裝環境要求低，施工方便
·使用環境要求低，安裝精度要求低；
·由于它的彎曲半徑小。大大地降低了安裝難度，縮小了空間尺寸；
·占用建筑面積小，有利于建筑面積的有效使用，對土建的空間尺寸無要求；
·安裝簡單方便，安裝技術要求不高，安裝設備僅需一臺普通卷場機即可，且安裝周期短，
僅有母線槽安裝工時的1/10和1/20，安裝勞動強度小。
優良的抗震性，密氣性，防水性和耐火性
·良好的氣密性和防水性，能在潮濕的環境中正常供電，也能在露天及埋地放設；
·采用“NH”型的預制分支電纜，可在燃燒情況下，保持90min的正常供電運行；
·優良的抗震性，一般機械連接母線槽接頭，在墻體受震動后會(huì )發生接頭松動，而
YFD系列預制分支電纜不會(huì )受到影響，特別在通過建筑沉降縫時不需要任何措施。
·預制分支電纜按規定方法安裝后，一次性開通率高；
·正常運行的預制分支電纜系統平時不需要作任何維護保養。
預制分支電路
YFD系列預制分支電纜品種、型號
預制電纜的型號、名稱
|
型號 |
名稱 |
|
YFD-YJV |
交聯聚乙烯絕緣聚氧乙烯護套預制分支電纜 |
|
YFD-ZR-YJV |
交聯聚乙烯絕緣聚氧乙烯護套阻燃預制分支電纜 |
|
YFD-NH-YJV |
交聯聚乙烯絕緣聚氧乙烯護套耐火預制分支電纜 |
|
YFD-VV |
聚氧聚乙烯絕緣聚氧乙烯護套預制分支電纜 |
|
YFD-ZR-VV |
聚氧聚乙烯絕緣聚氧乙烯護套燃預制分支電纜 |
|
YFD-WDN-YJV |
交聯聚乙烯絕緣無鹵低煙聚烯烴護套耐火預制分支電纜 |
1.未做特別說明，電纜均為額定電壓（U。/U）0.6/1KV銅芯低壓電力電纜;
2.主干電纜均采用黑色護套電力電纜;
3.分支電纜無特別說明均采用主干電纜同品種電力電纜；
4.分支機構若要求采用色標（黃、紅、綠、淺藍、黃綠）BV-500型電纜，應在訂貨時詳細說明。
