直流牽引電纜(含交聯以及低煙無鹵電纜)
一、產品名稱
一、產品名稱
直流牽引電纜
二、直流牽引電纜的產品用途
主要適用于城市軌道地鐵交通線路傳輸動力電源及直流供電系統的電力傳輸
三、產品型號名稱
| 型號 | 名稱 | 芯數 | 標稱截面（mm2） |
|
D.CYJV WDZ—D.CYJY D.CEF WDZ—D.CEF |
交聯聚乙烯絕緣直流牽引電纜 交聯聚乙烯絕緣無鹵低煙阻燃直流牽引電纜 乙丙橡膠絕緣彈性體護套直流牽引電纜 乙丙橡膠絕緣無鹵低煙阻燃直流牽引電纜 |
單芯 | 10~1000 |
四、主要電氣性能
1、交聯聚乙烯電纜導體長期允許最高工作溫度為90℃。
2、乙丙橡膠電纜導體長期允許最高工作溫度為85℃。
3、短路時（最長持續時間不超過5S），電纜導體最高工作溫度不超過250℃。
4、交聯聚乙烯電纜敷設的彎曲半徑不小于電纜外徑的12倍，乙丙橡膠電纜敷設的彎曲半徑不小于電纜外徑的7倍。

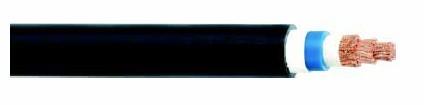

五、結構示意圖
1-導體 2-絕緣 3-護套
六、產品特性
1、重量輕、柔軟性好，適用于空間狹窄、彎道多的應用場合
2、無鹵、低煙、阻燃，在火災環境中不但自已不會(huì )燃燒，而且不會(huì )釋放出濃煙及有毒氣體，消滅"二次災害"。
3、防水、防油浸，適于環境惡劣場所
4、電能輸送效率高，線路損耗小
5、可作不同頻率電網的聯接線。
