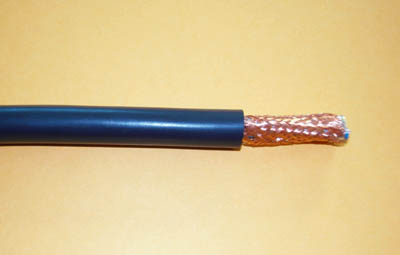

交聯聚乙烯/聚氯乙烯絕緣控制電纜（含阻燃控制電纜）
一、產品特點及用途
本產品適用于交流額定電壓450/750V及以下自動控制或監測系統、電器儀表連接等場合用傳輸線。
二、產品執行標準
GB9330-88 阻燃性能試驗執行GB12666-90標準
三、使用特性
1、交流額定電壓：U0/U 450/750V；
2、最高工作溫度：聚氯乙烯(聚乙烯)絕緣不超過70℃、交聯聚乙烯絕緣90℃；
3、最低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃；
4、電纜安裝敷設溫度不底于0℃；
5、電纜允許彎曲半徑：非鎧裝電纜最小為電纜外徑的6倍；銅帶屏蔽或鋼帶鎧裝電纜最小為電纜外徑的12倍。
四、基本型號及名稱
|
型 號
|
名 稱
|
主 要 使 用 范 圍
|
|
KVV
|
銅芯聚氯乙烯絕緣聚氯乙烯護套控制電纜
|
敷設在室內、電纜溝、管道等要求屏蔽的固定場合
|
|
KVVP
|
銅芯聚氯乙烯絕緣，聚氯乙烯護套銅絲編織屏蔽控制電纜
|
敷設在室內、電纜溝、管道等要求屏蔽的固定場合
|
|
KVVP2
|
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽控制電纜
|
敷設在室內、電纜溝、管道等要求屏蔽的固定場合
|
|
KVV22
|
銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜
|
敷設在室內、電纜溝、管道、直埋等承受較大機械外力的固定場合
|
|
KVVR
|
銅芯聚氯乙烯聚氯乙烯護套控制軟電纜
|
敷設在室內移動要求柔軟等場合
|
|
KYJV
|
交聯聚乙烯絕緣聚氯乙烯護套控制電纜
|
產品適用于固定敷設額定電壓為0.6/1KV及以下的配電裝置中電器儀表的接線
|
|
KYJV22
|
交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套控制電纜
|
產品適用于固定敷設額定電壓為0.6/1KV及以下的配電裝置中電器儀表的接線
|
|
KYJVP
|
交聯聚乙烯絕緣銅絲屏蔽聚氯乙烯控制電纜
|
產品適用于固定敷設額定電壓為0.6/1KV及以下的配電裝置中電器儀表的接線
|
|
ZR-KVVRP
|
銅芯聚氯乙烯絕緣，聚氯乙烯護套銅絲編織屏蔽控制軟電纜
|
敷設在室內移動要求柔軟屏蔽等場合
|
|
ZR-KVV
|
銅芯聚氯乙烯絕緣聚氯乙烯護套阻燃控制電纜
|
敷設在有阻燃要求的室內、電纜溝、管道等固定場合
|
|
ZR-KVVP2
|
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽阻燃控制電纜
|
敷設在有阻燃要求的室內、電纜溝、管道等固定場合
|
|
ZR-KVV2
|
銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝阻燃控制電纜
|
敷設在有阻燃要求的室內、電纜溝、管道、直埋等能承受較大機械外力固定場合
|
|
ZR-KVVR
|
銅芯聚氯乙烯絕緣聚氯乙烯護套阻燃控制軟電纜
|
敷設在有阻燃要求的室內可移動柔軟等場合
|
|
ZR-KYJV
|
交聯聚乙烯絕緣聚氯乙烯護套阻燃控制電纜
|
產品適用于固定敷設額定電壓為0.6/1KV及以下的配電裝置中電器儀表的接線
|
|
ZR-KVJV22
|
交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套阻燃控制電纜
|
產品適用于固定敷設額定電壓為0.6/1KV及以下的配電裝置中電器儀表的接線
|
|
ZR-KYJVP
|
交聯聚乙烯絕緣銅絲屏蔽聚氯乙烯護套阻燃控制電纜
|
產品適用于固定敷設額定電壓為0.6/1KV及以下的配電裝置中電器儀表的接線
|
備注：1、需要阻燃護套型號前加ZR；導體線芯中銅絲可以采用鍍錫；
2、如需鍍錫銅絲編織屏蔽或鋁塑復合帶繞包屏蔽，只需將型號中的P 改為P2或P3即可。
五、代號名稱和含義
2、如需鍍錫銅絲編織屏蔽或鋁塑復合帶繞包屏蔽，只需將型號中的P 改為P2或P3即可。
五、代號名稱和含義
|
項 目
|
代 號
|
說 明
|
|
阻燃特性
|
ZR
|
分A、B、C級阻燃
|
|
系列代號
|
K
|
控制電纜
|
|
絕緣材料
|
V
|
聚氯乙烯、阻燃聚氯乙烯
|
|
Y
|
聚乙烯PE
|
|
|
YJ
|
交聯聚乙烯
|
|
|
護套材料
|
V
|
聚氯乙烯、阻燃聚氯乙烯
|
|
屏蔽材料
|
P
|
銅絲編織屏蔽
|
|
P1
|
鍍錫銅絲屏蔽
|
|
|
P2
|
銅帶繞包屏蔽
|
|
|
P3
|
鋁塑繞包屏蔽
|
|
|
鎧裝材料
|
22
|
鋼帶鎧裝聚氯乙烯護套
|
|
23
|
鋼帶鎧裝聚乙烯護套
|
|
|
32
|
鋼絲鎧裝聚氯乙烯護套
|
|
|
33
|
鋼絲鎧裝聚乙烯護套
|
|
|
導體結構
|
A
|
單股導體
|
|
B
|
7股絞合導體
|
|
|
R
|
多股絞合導體
|
六、主要技術指標
1、成品電纜導體直流電阻(Ω/KM，20℃)；
1、成品電纜導體直流電阻(Ω/KM，20℃)；
|
截面
|
0.5
|
0.75
|
1.0
|
1.5
|
2.5
|
4
|
6
|
|||||||
|
鍍層
|
TR
|
TRX
|
TR
|
TRX
|
TR
|
TRX
|
TR
|
TRX
|
TR
|
TRX
|
TR
|
TRX
|
TR
|
TRX
|
|
A/B類
|
36.0
|
36.7
|
24.5
|
24.7
|
18.1
|
18.2
|
12.1
|
12.2
|
7.41
|
7.56
|
4.61
|
4.7
|
3.08
|
3.11
|
|
R類
|
39.0
|
40.1
|
26.0
|
26.7
|
19.5
|
20.0
|
13.3
|
13.7
|
7.98
|
8.21
|
4.95
|
5.09
|
3.3
|
3.39
|
2、絕緣電阻及絕緣標稱厚度符合下表規定；
|
標稱截面(mm2)
|
絕緣標稱厚度(㎜)
|
絕緣電阻(≥MΩ/KM)
|
|
|
20℃
|
70℃
|
||
|
0.5
|
0.6
|
13
|
0.013
|
|
0.75
|
0.6
|
12
|
0.012
|
|
1.0
|
0.6
|
11
|
0.011
|
|
1.5
|
0.7
|
11
|
0.011
|
|
2.5
|
0.8
|
10
|
0.010
|
|
4
|
0.8
|
8.5
|
0.0085
|
|
6
|
0.8
|
7
|
0.0070
|
|
10
|
1.0
|
6.5
|
0.0065
|
3、成品電纜經受交流50HZ 2.5KV/5min不擊穿。
